摘要
RPC Photonics公司有高品質的的工程漫射體BSDF測試數據，但它對于FRED幫助甚少，下面這個步驟描述了如何利用FRED腳本轉換RPC Photonics提供的TXT文件，并将數據直接應用到FRED的Tabulated scatter 散射模型。
背景
Thorlabs和RPC Photonics聯手共同推出的新型漫射體及光束整形技術，可以解決其他技術的不足，大大改善了諸如光刻系統、有效固态照明，顯示，背光，顯示亮度增強和投影屏等大多數應用的性能。這項我們稱之為工程漫射體（Engineered DiffusersTM）的新概念，與其他技術有許多不同。與諸如磨砂玻璃、乳色玻璃和全息元件等随機漫射體截然不同，工程漫射體要求對于每個散射中心，通常為微透鏡單元，都進行控制。例如全息漫射體可以視為一組随機排列的透鏡，但是通過全息曝光形成的類透鏡效果隻能通過靜态方式進行控制：而無法單獨操控每個微透鏡單元，這也幫助解釋了全息漫射體無法控制光的分布和輪廓。另一方面，在工程漫射體中，每個微透鏡單元形成漫射體，由其凹形縱斷面和在陣列中的位置所确定。同時，為了确保漫射體不受輸入光束變化的影響，并且不産生衍射效果，微透鏡單元的分布是随機的，根據産生相應的光束形狀函數所選取的概率分布函數來确定。因此，工程漫射體同時保留了随機與确定性漫射體的優點，從而實現高性能的光束整形功能。
FRED是美國Photon Engineering 公司開發的光學工程仿真軟件，其在雜散光分析中獨特的算法、高效的準确性，使其與其它同類産品相比更具優勢。本案例我們重點講述如何由RPC Photonics的BSDF數據轉為FRED可識别的散射數據。
圖1. RPC Photonics工程漫射體結構及光束投射形狀
步驟
1、 在http://www.rpcphotonics.com/bsdf-data-optical-diffusers/下載并解壓BSDF數據到某一文件夾下，選擇“Raw data”文件。

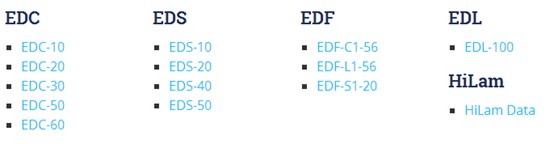

圖2. RPC Photonics工程漫射體不同類型的散射數據
2、 打開FRED并運行腳本文件
3、 生成了FRED可識别的文件後，将散射模型導入到FRED裏面

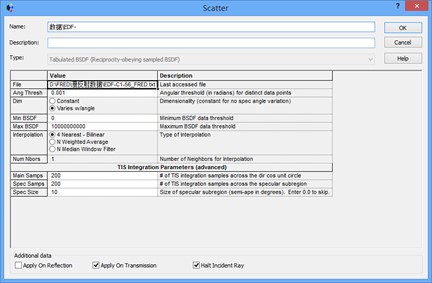

a. 創建一個新的散射庫
b. 散射模型命名
c. 改變散射模型為“Tabulated BSDF”.
d. 在File框出右鍵選擇“Replace With Data From a File”, 選擇步驟三生成的數據文件（如EDF-C1-56_FRED.txt ）
e. 切換為“Varies w/angle” 選項（假定所有的RPC Photonics datasets 數據有多個測試角度。
f. 在底部的對話框中，選擇透射散射、反射停并且你需要終止入射光線，
g. 點擊OK

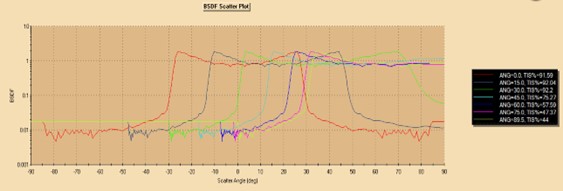

4、 數據輸入後，可點擊“Plot”按鈕驗證BSDF模型及總的散射值
|
