混合透鏡結合了經典折射元件和衍射結構的優點，因此在不同光學應用中成為一種很有前景的方法，例如用于治療白內障的人工晶狀體植入。特别是，折射率和衍射表面的相反色散符号使色差的校正成為可能。
為了精确地建模和設計這種混合元件，有必要通過系統對衍射效應進行深入分析。這包括評估實際結構的衍射效率與點擴散函數(PSF)的快速精确計算相結合。VirtualLab Fusion在單一平台上高度靈活的可互操作建模技術方法是實現經典透鏡精确快速建模和衍射透鏡不同級次衍射效率計算的關鍵。
為了說明該軟件在這方面的能力，在實例中分析了所設計混合透鏡的近場和遠場視圖。此外，為了進一步優化光學函數，還研究了改變二元元件高度對衍射效率的影響。為了評估産生的PSF類似于人眼的感知，使用了光度量，如光照度和光通量，這可以很容易在VirtualLab靈活探測器概念的幫助下設定。
眼內衍射透鏡的設計與分析
我們展示了如何從Zemax OpticStudio®導入一個眼內衍射透鏡設計到VirtualLab Fusion中，用實際的二元結構對其進行建模，并優化結構高度以獲得更好的性能。

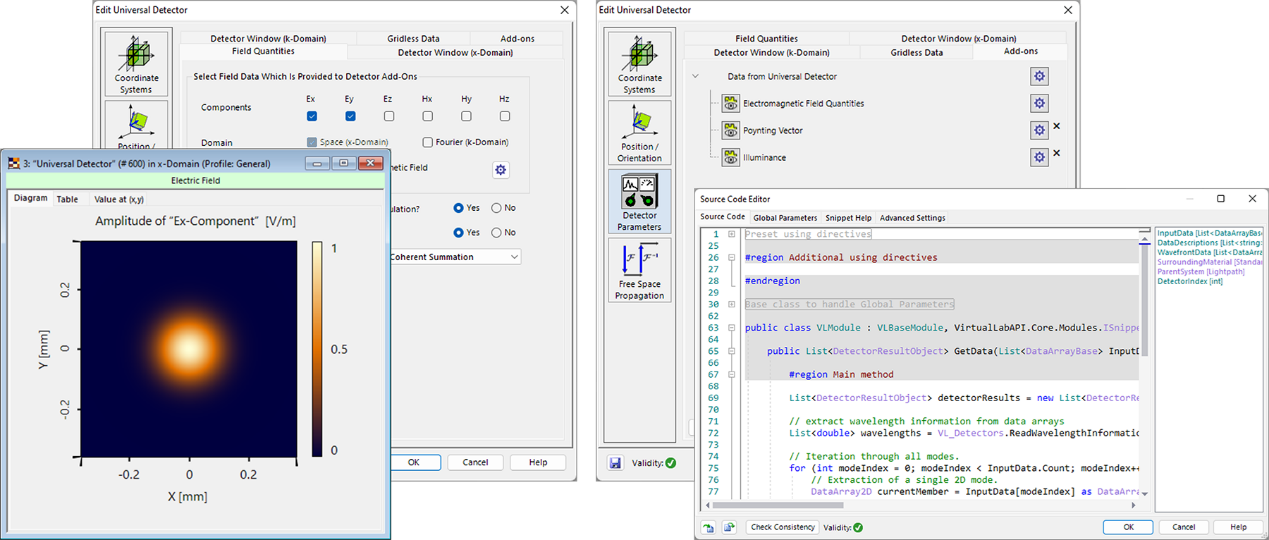

通用探測器
本用例介紹了通用探測器，它允許在VirtualLab Fusion中評估和輸出電磁場的任何信息。此外，通過使用非常靈活的內置或定制附加組件，它可以進一步評估入射光的信息，以計算任何物理量，例如輻射度量或光度量。
|
