回到DOE設計的未來（1）

第一部分：衍射分束器的設計與嚴格優化

在我們關于衍射光學元件（DOES）系列的第一部分中，我們想把注意力轉向衍射光束分束器，與光束整形器和勻光片等其他DOE不同，衍射光束分束器希望産生統一的離散模式。由于這些部件的工作原理是基于這些圖案表面對入射光的衍射，因此DOE光束整形器和光束分束器的設計可以比其折射對應物更薄、更輕，但所需的小結構尺寸使它們更難模拟，而且資源密集。

在這一領域，VirtualLab Fusion的快速、準确和靈活的模拟和設計算法發揮了它們的優勢：不同的求解器的優勢，如薄元件近似（TEA）、嚴格耦合波分析（RCWA）和自由空間傳播的傅立葉技術相結合，使光學工程師不僅可以設計元件，還可以分析它們在複雜系統中的行為。

例如，我們想介紹一種非傍軸分束器的設計，該分束器通過應用嚴格的技術進一步優化。該案例深入研究了我們的衍射光學元件和微結構組件。

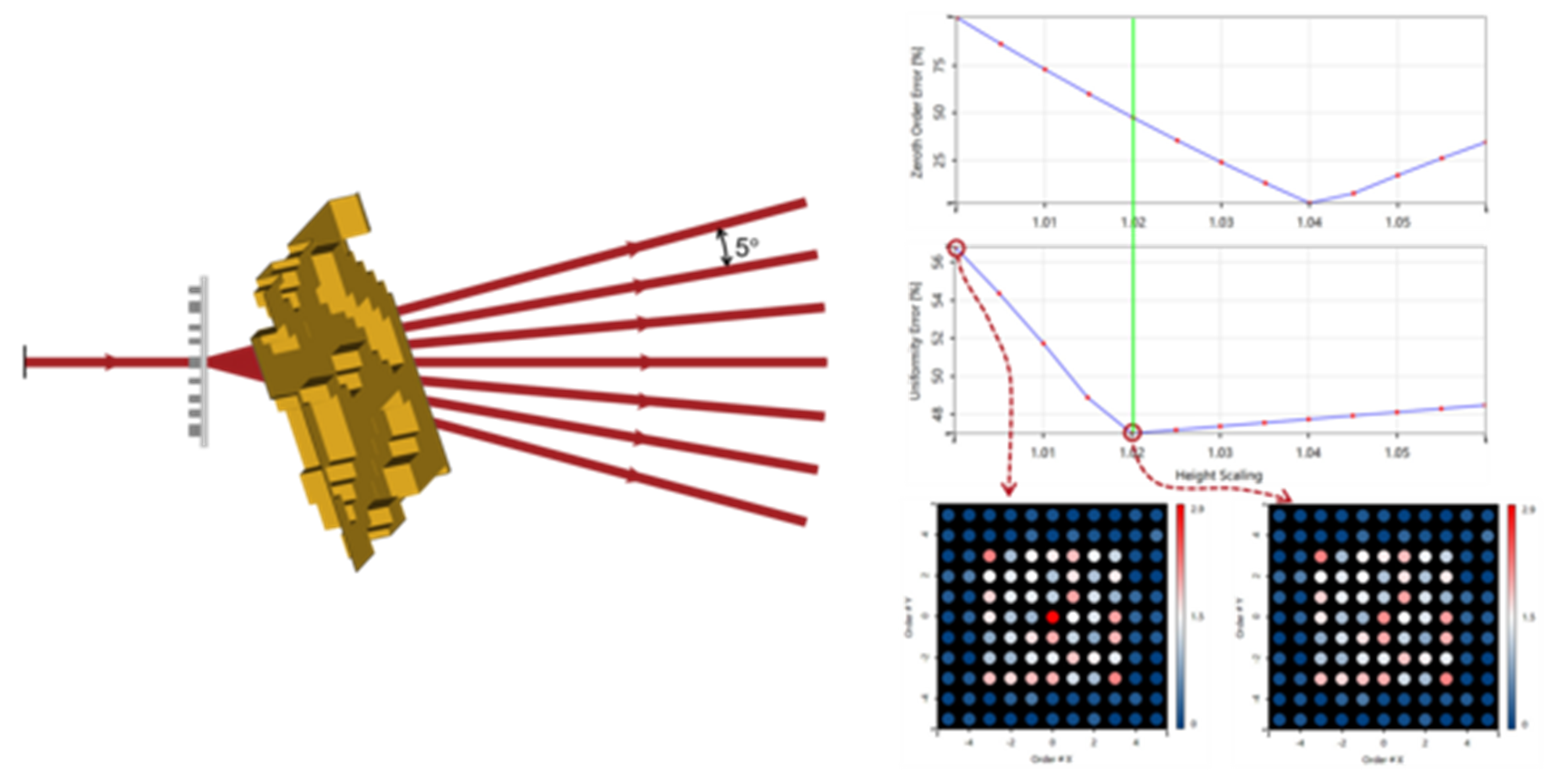

非傍軸衍射分束器的設計與嚴格分析

傅裏葉模态法（FMM）應用于非傍軸衍射分束器的嚴格評估，該分束器最初是使用叠代傅裏葉變換算法（IFTA）和薄元件近似（TEA）設計的。
