具有非常高數值孔徑的反射顯微鏡系統

摘要



在單分子顯微鏡成像應用中，定位精度是一個關鍵問題。由于在某一方向上的定位精度與圖像在同一方向上的點擴散函數(point spread function, PSF)的寬度成正比，因此具有較高數值孔徑(NA)的顯微鏡可以減小點擴散函數的寬度，從而提高定位精度。在這個案例中，我們演示了NA為0.99 (Inagawa等人，2015) 非常緊湊的反射顯微鏡系統的建模，并将使用VirtualLab Fusion的快速物理光學技術獲得的結果與參考文獻進行比較。

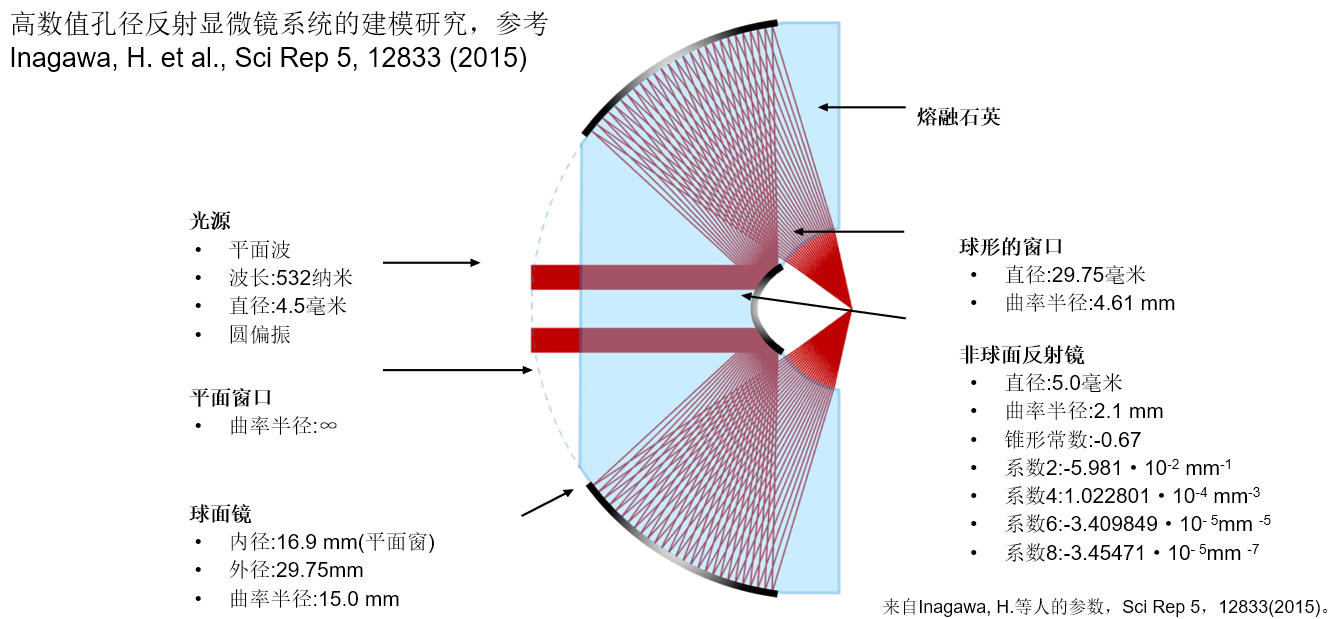

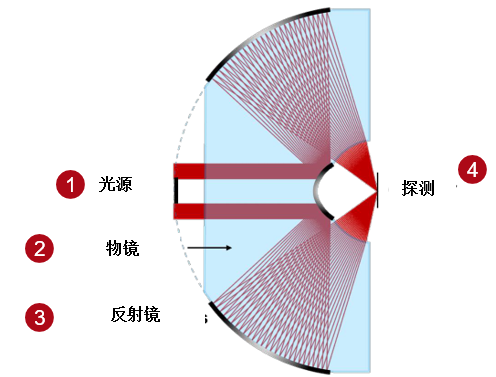

任務描述







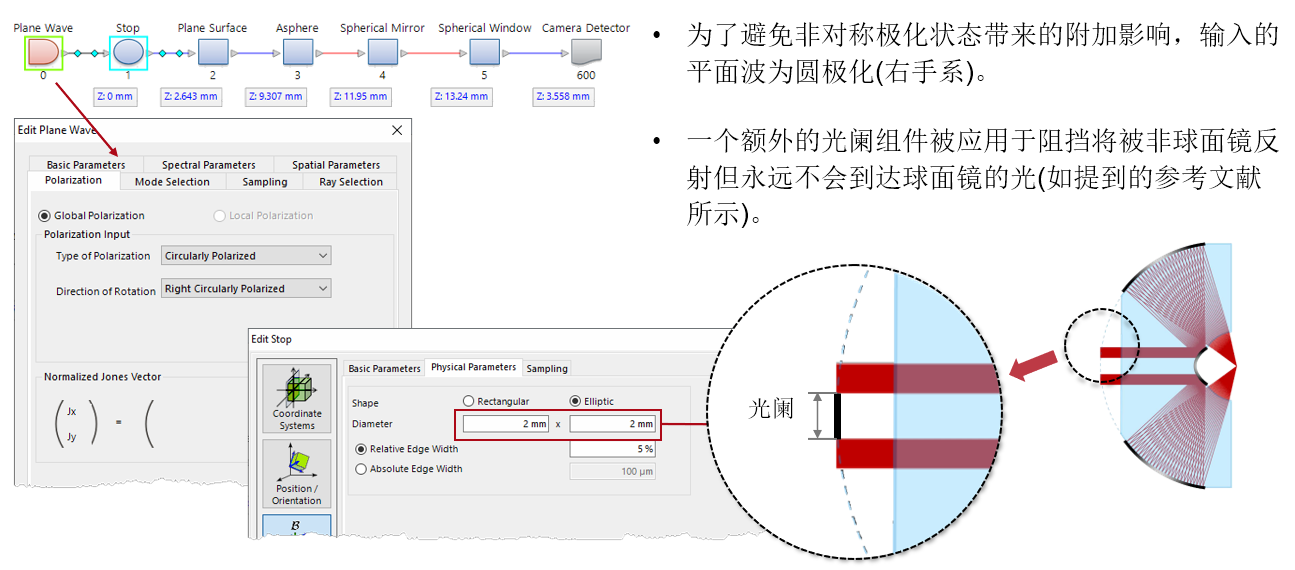

系統構建模塊-光源

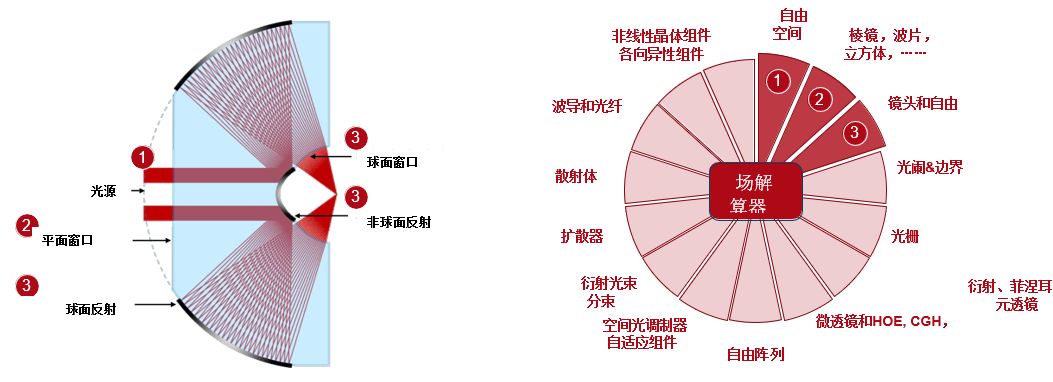

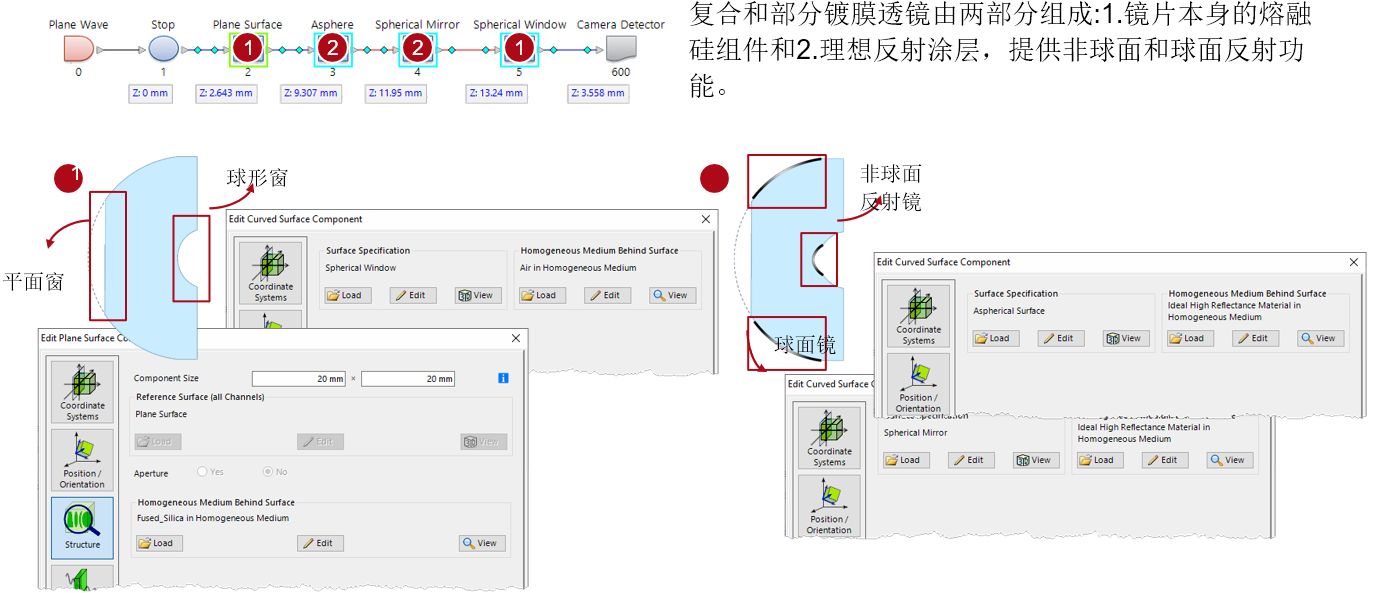

系統構建模塊-物鏡

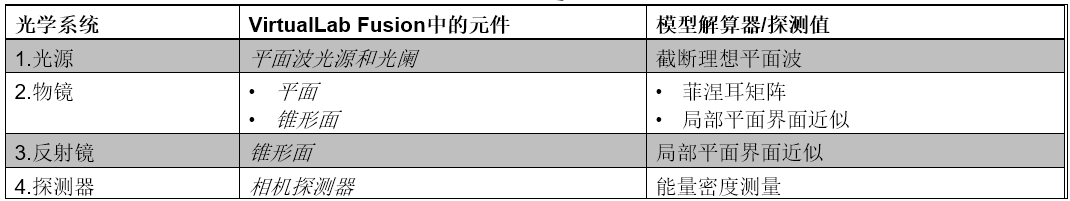

建模總結

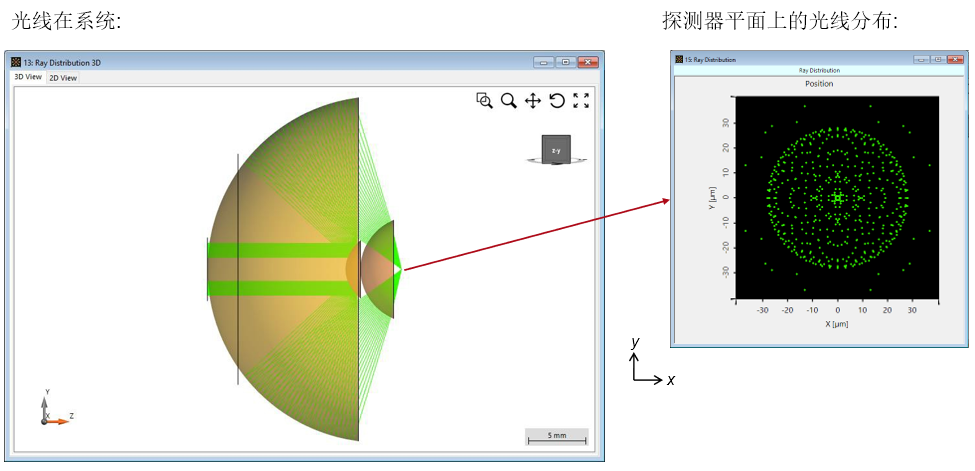

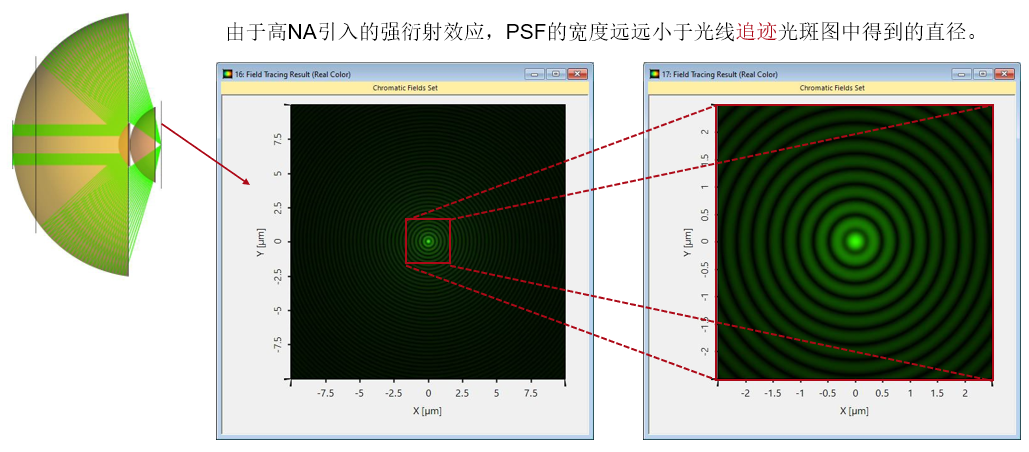

光線追迹結果





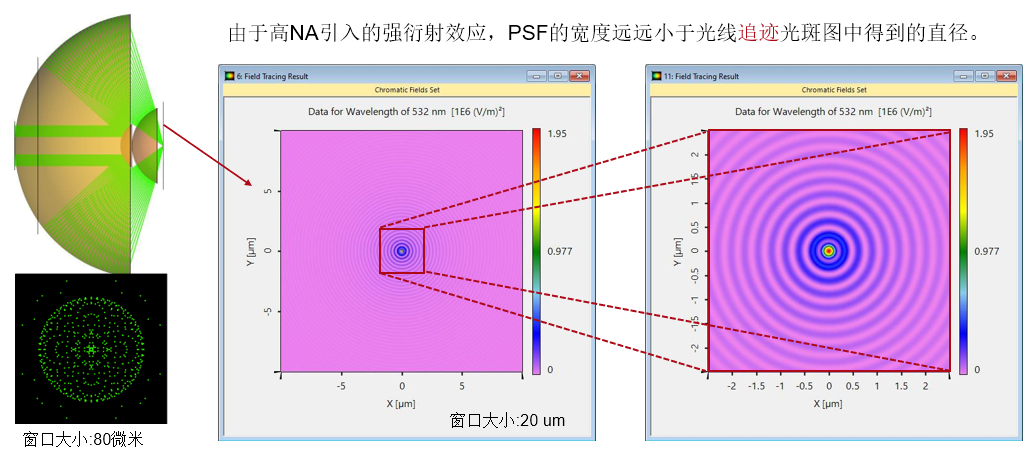

結果:場追迹(僞彩色)





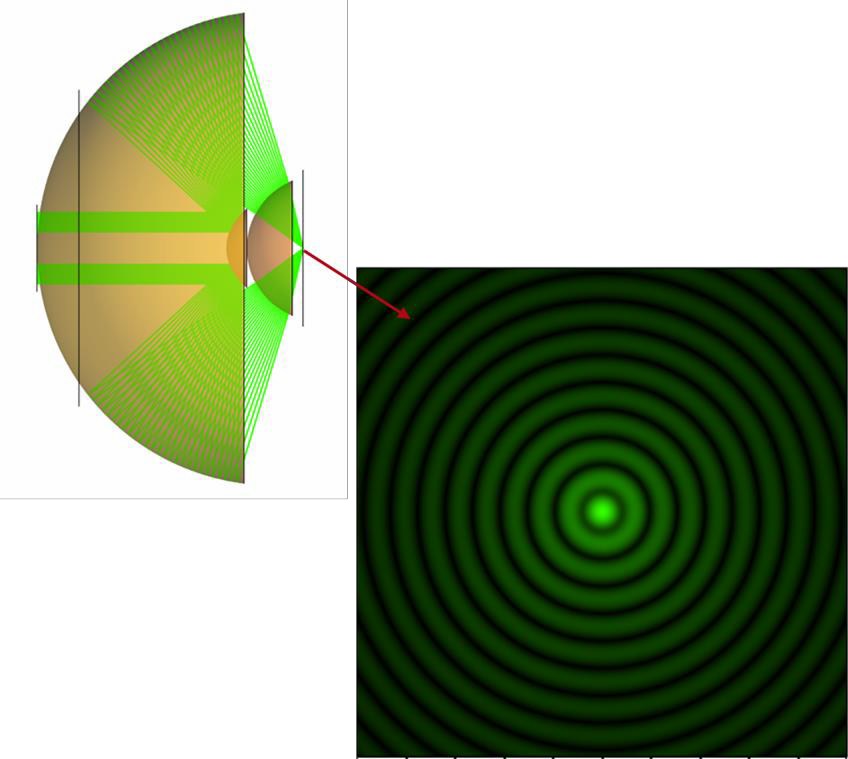

結果:場追迹(真彩色)

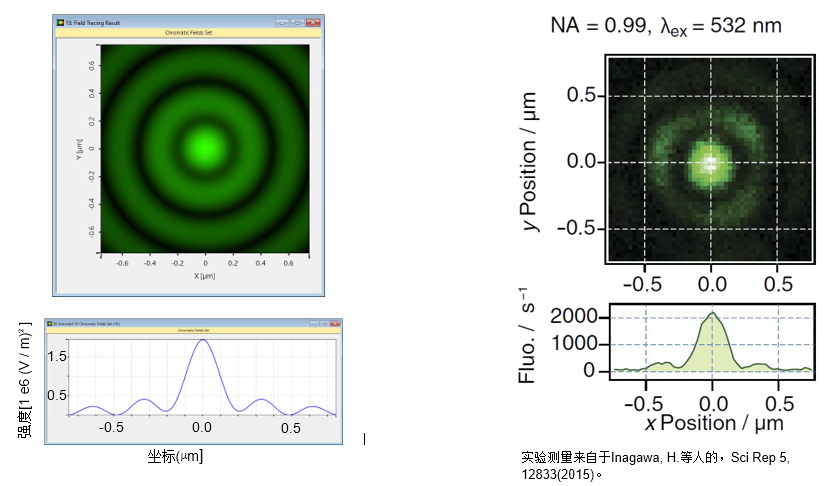

與實驗結果比較





VirtualLab Fusion技術
