示例取自Gregersen等人[1]。幾何形狀為非理想微柱結構:
單光子柱發射器(旋轉對稱)

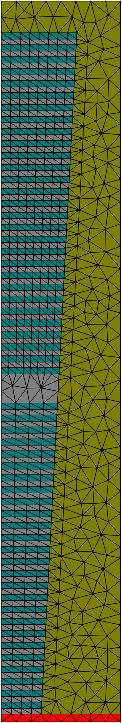

多層膜是在布局文件layout.jcm中由外部形狀為梯形的特殊原始多層創建的(見下文)。
參數掃描
Matlab®腳本data_analysis/run_scan_wavelength.m對偶極子源的波長進行掃描并産生以下曲線,顯示了該設備的效率和Purcell因子(此處為直柱):

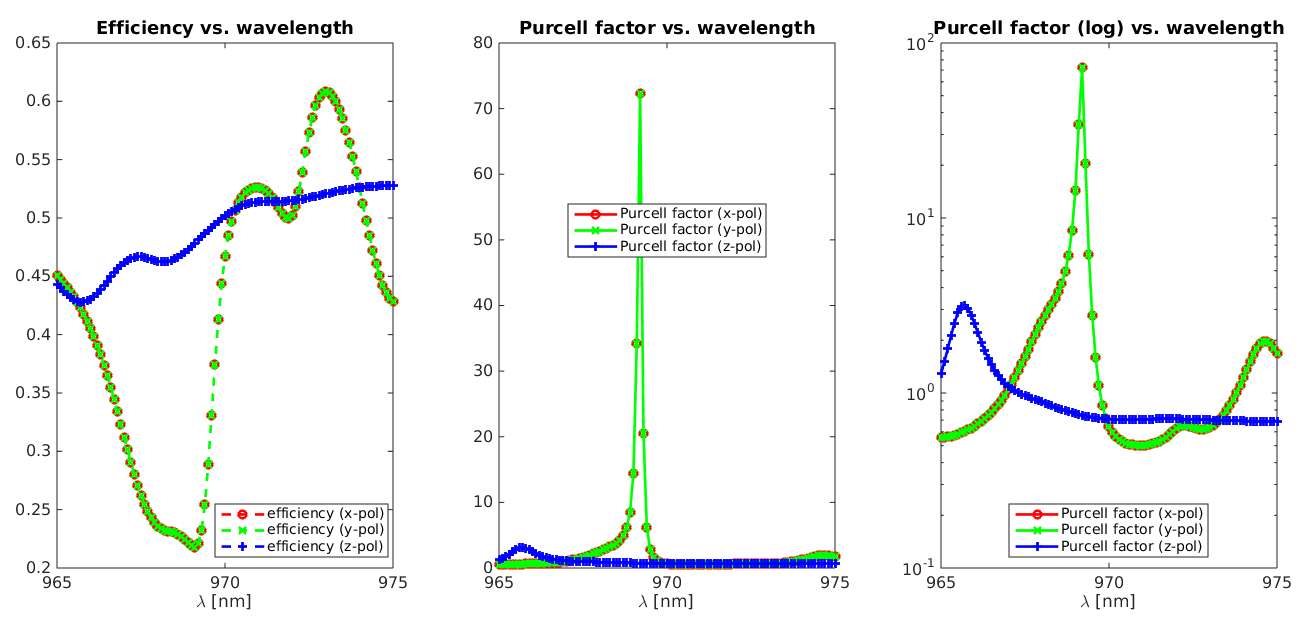

效率vs波長 Purcell因子vs波長 Purcell因子vs波長
左:微柱發射器相對于波長的效率。 右:Purcell因子
警告
由于波長掃描的采樣率為0.1nm,Purcell因子的最大值丢失(遠高于80)
近場和遠場圖@969nm
下圖顯示了直柱和上述非理想柱的三個偶極子的近場和遠場強度
(垂直偶極子極化的僞彩色圖與水平偶極子的比例不同)。

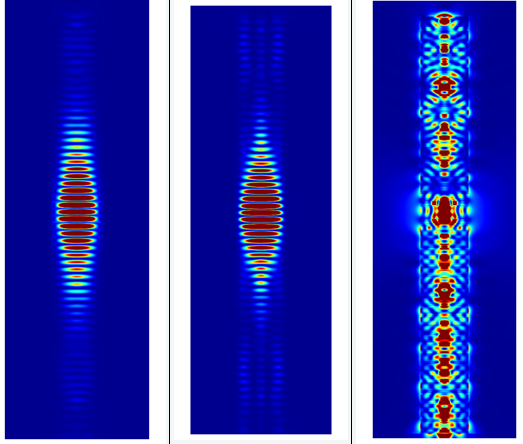

x,y,z極化偶極子強度(@969nm),直柱

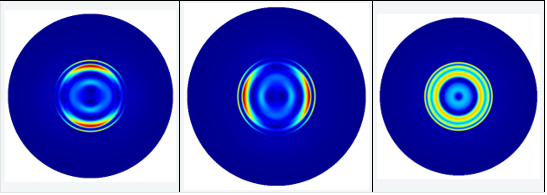

x,y,z極化偶極子(@969nm)的上遠場(在空氣中), 直柱

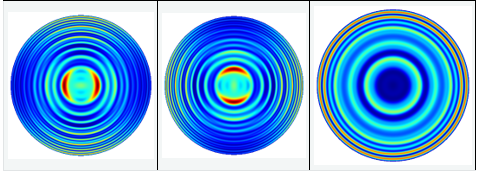

x,y,z極化偶極子(@969nm)的低遠場(在基質中), 直柱
喇叭形支柱
x,y,z極化偶極子的強度(@969nm),斜柱)

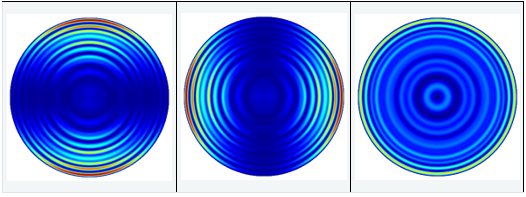

x,y,z極化偶極子(@969nm)的上遠場(在空氣中), 斜柱
x,y,z極化偶極子(@969nm)的低遠場(在基質中), 斜柱
參考文獻
[1]N. Gregersen, T. R. Nielsen, et al., Quality factors of nonideal micro pillars, APPLIED PHYSICS LETTERS 91, 011116 (2007)
|
