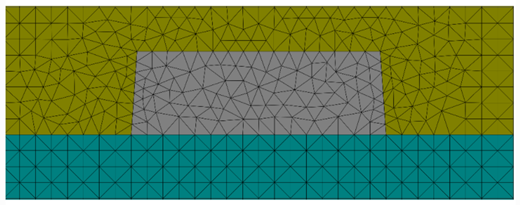

這是一個一維孤立線光栅的簡單案例。設置與周期線光栅的案例相同，但代替周期性排列的線，現在使用單線。因此，二維計算域不再采用水平方向上的周期性邊界條件，而是采用水平和垂直方向上的透明邊界。
光栅被斜入射S和P偏振平面波照亮。JCMsuite計算近場分布。下圖顯示了當波長為193nm時，平面波從襯底側垂直入射到結構內的近場強度

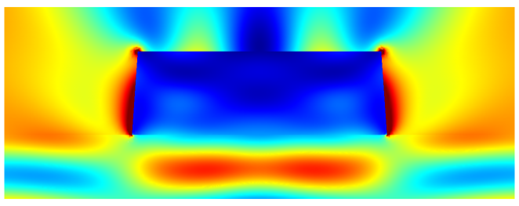

S偏振光照明的近場強度

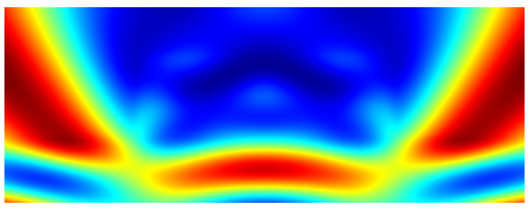

P偏振光照明的近場強度
後處理傅裏葉變換計算散射場在上半空間的傅裏葉變換。
在實驗中，遠場通常由成像的光學裝置來收集。後處理光學成像允許描述一個通用光學成像系統。我們通過一個沒有像差的簡單2X放大工具來演示這一點。
PostProcess {
OpticalImaging {
InputFileName = "project_results/transmitted_fourier_transform.jcm"
OutputFileName = "project_results/image_fourier_transform.jcm"
OpticalSystem {
SpotMagnification = 2.0
}
}
輸出文件fourier_transform_image.jcm包含經過光學系統後的場的傅裏葉變換。可以使用笛卡爾輸出後處理來計算相幹圖像。下圖顯示了不同z方向切片的圖像(圖像平面沿z方向放置)，用于S偏振照明。

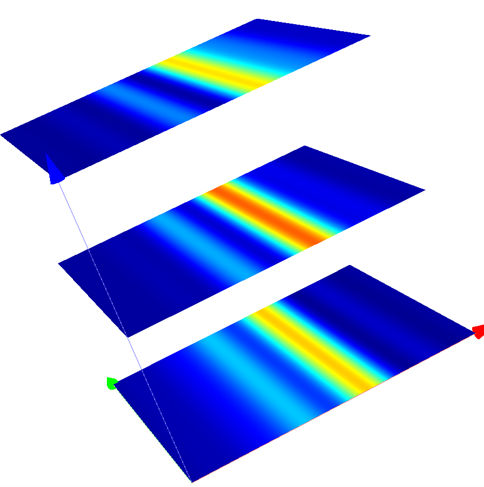

線光栅通過光學系統後的相幹圖像(s偏振入射平面波)

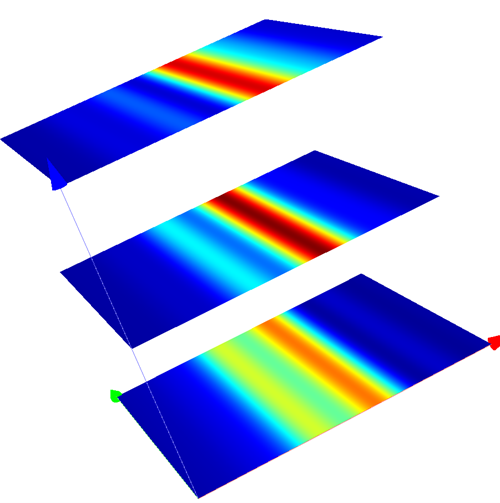

線光栅通過光學系統後的相幹圖像(p偏振入射平面波)
|
