基于光栅的光譜學單色儀

光譜學--對光的光譜（波長）組成的研究--仍然是光學的一個重要研究領域。采用衍射元件的色散行為來分離不同方向的入射光的不同光譜成分的多色器或單色器由于其易于使用和可調整性，經常被選擇用于這項任務，。。



在高速物理光學建模和設計軟件VirtualLab Fusion中實現的 "連接場求解器 "方法可以模拟由各種元件組成的複雜系統，在這個領域就是如此：光栅和折射元件（如抛物面鏡）都是光譜系統中不可避免的部分。VirtualLab Fusion通過其完全矢量的、快速的物理光學引擎來模拟現實的、複雜的系統，這種能力為光學工程師提供了設計和分析這種設置的寶貴工具。作為一個例子，本周我們将介紹一個經典的Czerny-Turner單色器，并詳細介紹我們的光栅組件的特性。



Czerny-Turner設置




Czerny-Turner的設置--一個著名的單色儀的傳統例子--在這個案例中被演示，包括應用該設置來觀察鈉雙線的D線。

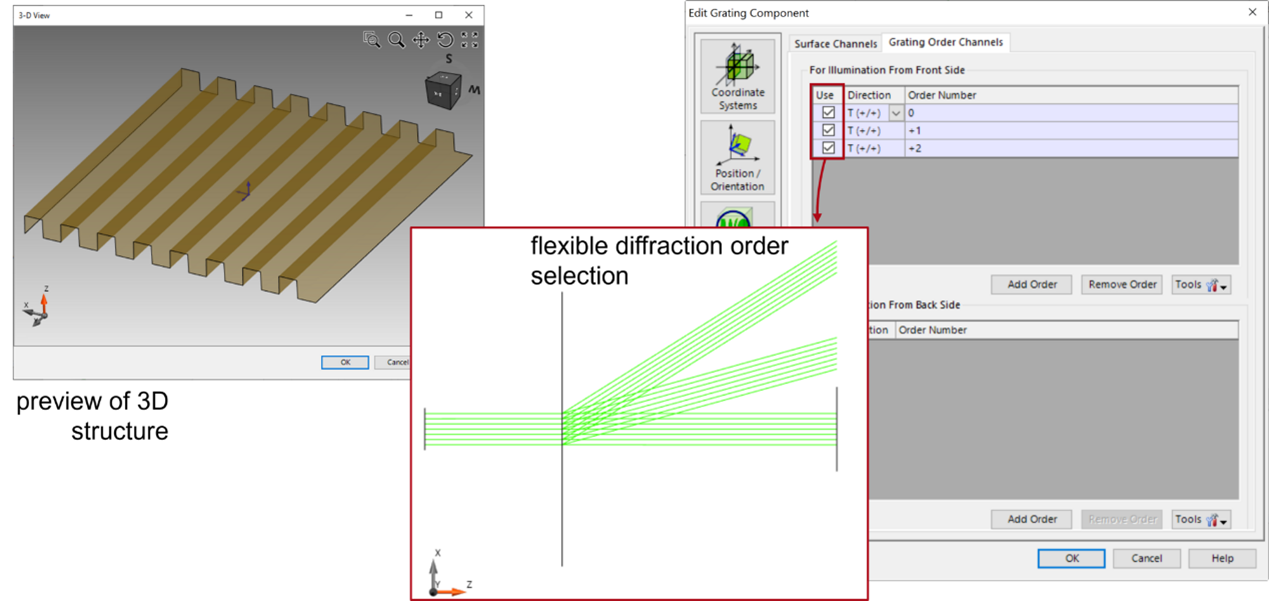

普通光學系統的光栅組件





本用例介紹了一般光學設置中的光栅組件，它允許在複雜的光學系統中包含各種不同的光栅。
