光纖耦合裝置的容差分析

摘要

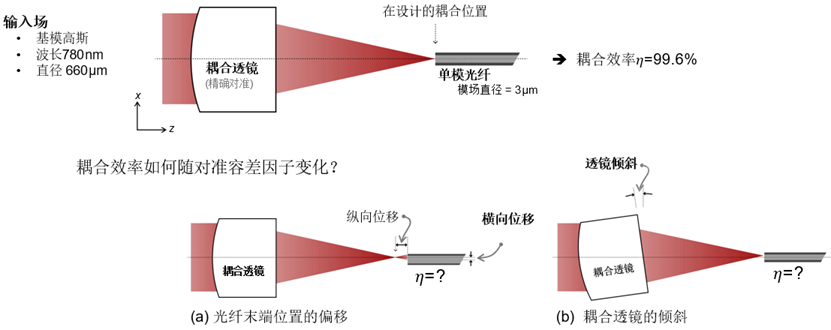

光纖可以沒有損耗地長距離傳輸光的能力，是使它們成為如此受歡迎元件的特點之一。然而，光纖的耦合效率通常對系統對準極為敏感，尤其是對于纖芯直徑相對較小的單模光纖。這個例子選擇了一個設計良好的光纖耦合透鏡，并根據不同的容差因素來評估耦合效率，例如光纖末端位置的偏移和耦合透鏡的傾斜。

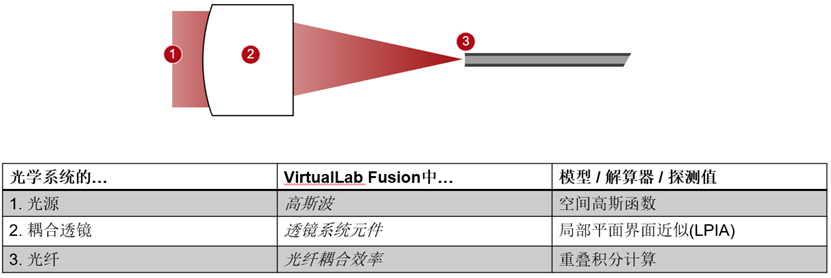

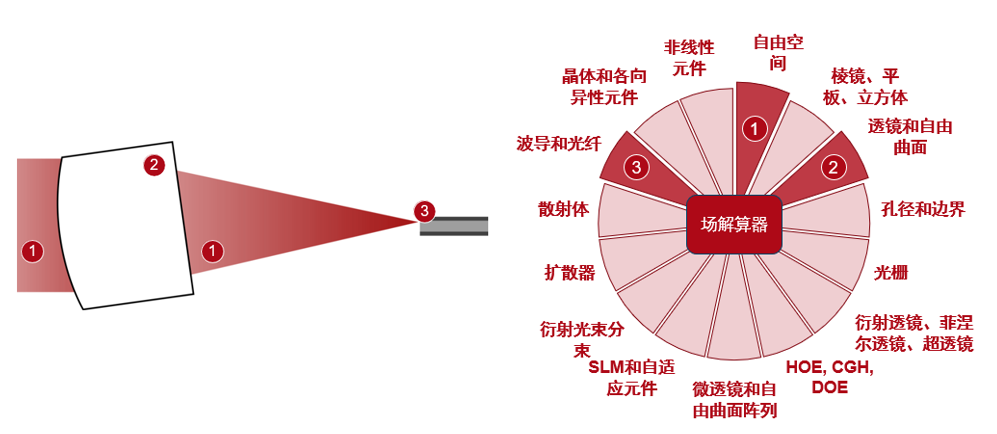

建模任務

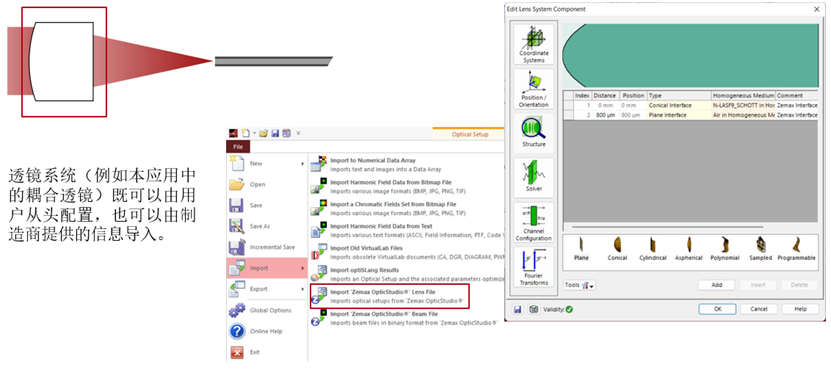

導入透鏡文件

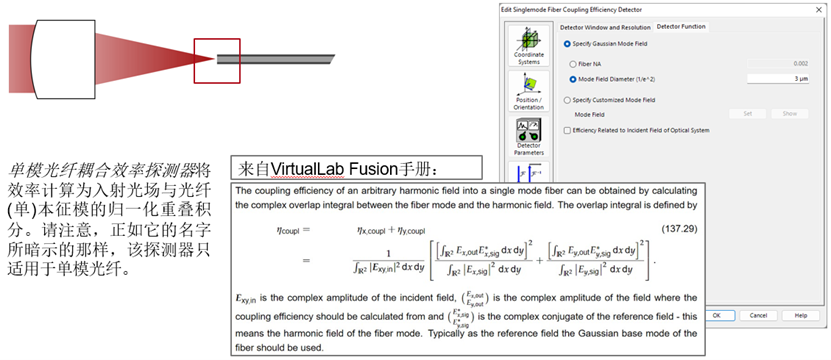

光纖耦合效率探測器



參數運行



總結 – 元件…

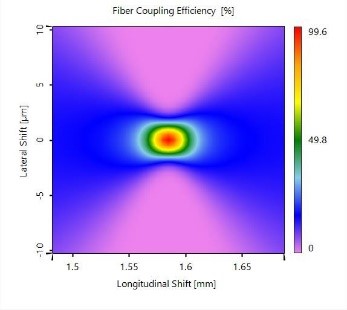

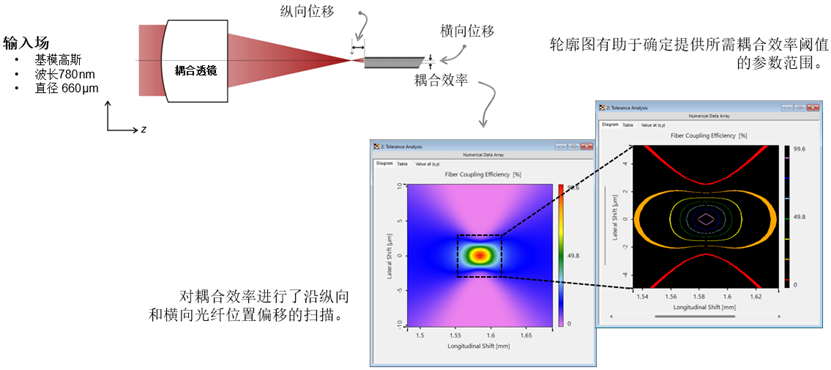

耦合效率與光纖末端位置偏移



耦合效率與耦合透鏡傾斜



VirtualLab Fusion技術

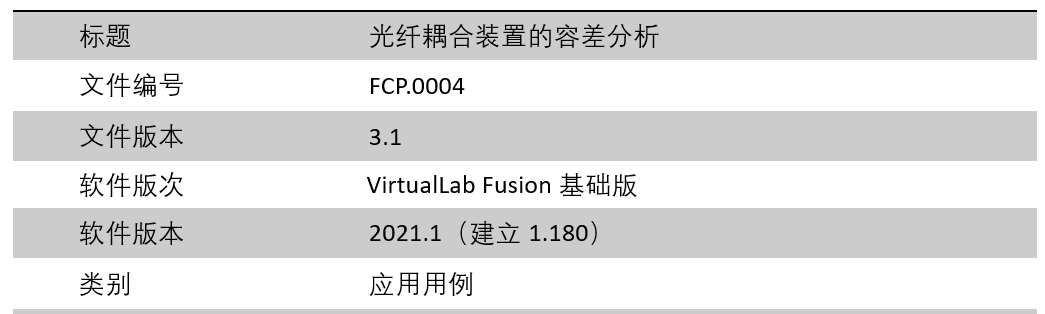

文件信息



延伸閱讀
- 用于光纖耦合的不同透鏡對比

- 光纖耦合透鏡的參數優化

- 參數運行的掃描模式
