LP光纖模式計算器

摘要



光纖模式計算器可用于計算在圓柱對稱光纖中傳播的線偏振 (LP) 模式，可以是單芯的階躍折射率，也可以是無限抛物線剖面的漸變折射率。 描述這些模式的相應多項式是用于階梯折射率光纖的 Bessel 和用于漸變折射率光纖的 Laguerre。 此用例展示了如何使用計算器以及如何配置模式的采樣參數。

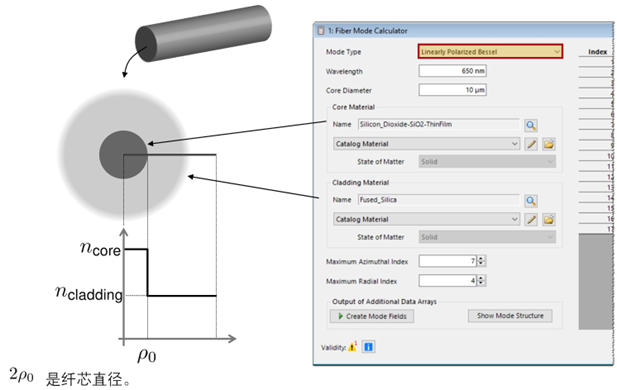

配置光纖結構：Step-Index Fiber（階躍折射率光纖）

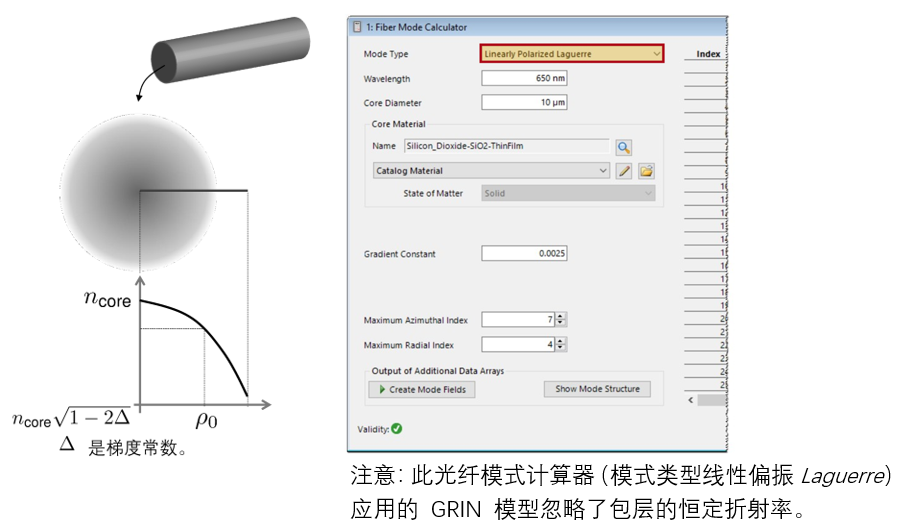

配置光纖結構：漸變折射率 (GRIN) 光纖



光纖模式計算器允許定義線性偏振貝塞爾模式和線性偏振拉蓋爾模式。 對于 GRIN 光纖，定義了梯度常數。 然後通過下式計算折射率



與前一種情況一樣，需要定義所需傳播模式的數量。



傳播常數的計算

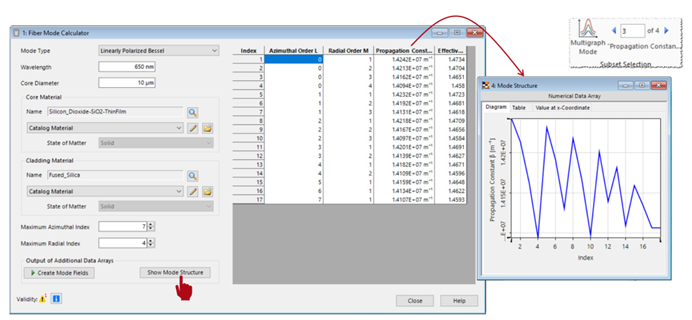

繪制級次索引、傳播常數和 neff

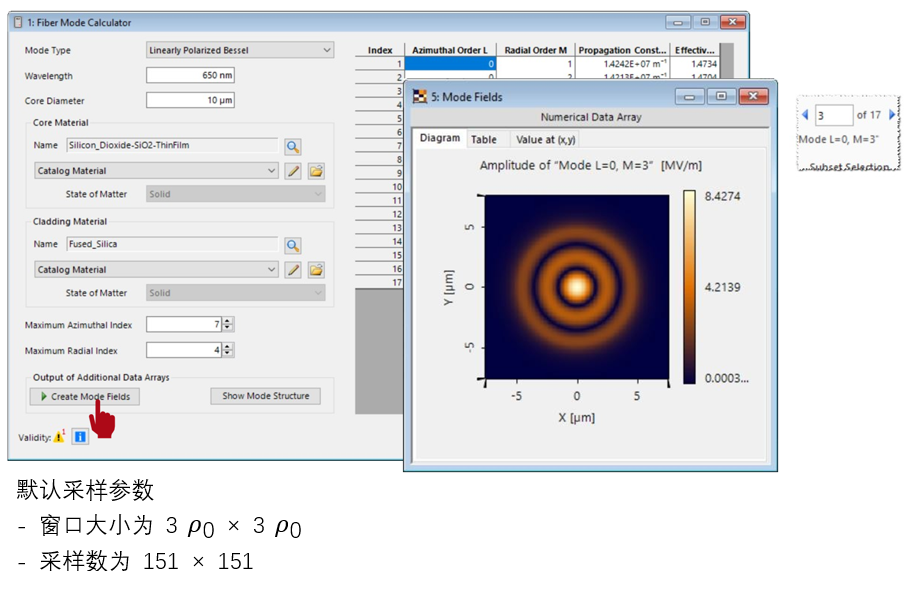

傳播模式的計算和顯示

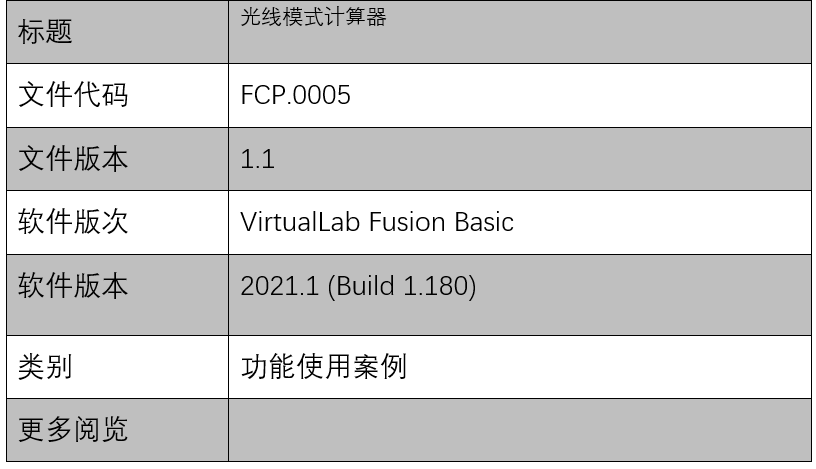

文件信息
