平面和曲面标準具的建模

摘要




光學标準具的基本結構是一個具有平行表面的透明闆。這樣的結構形成了一個諧振腔，其中透過率和反射率随标準具的厚度而變化。除了這個簡單的配置，更複雜的标準具，如非平行表面和曲面，被設計和用于不同的應用。利用VirtualLab Fusion的非序列場追迹技術，分析了多種結構的标準具，研究了輸出幹涉條紋的差異，包括偏振效應。

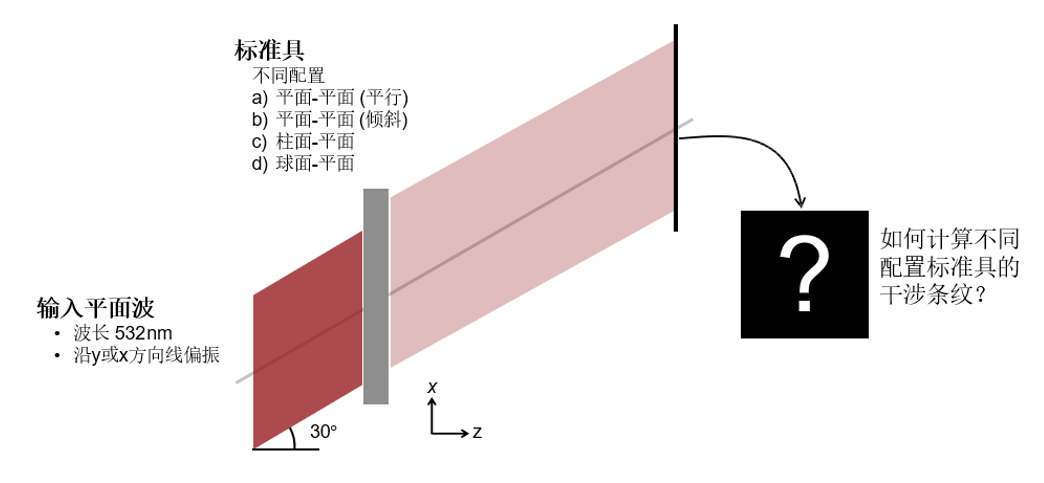

建模任務




标準具

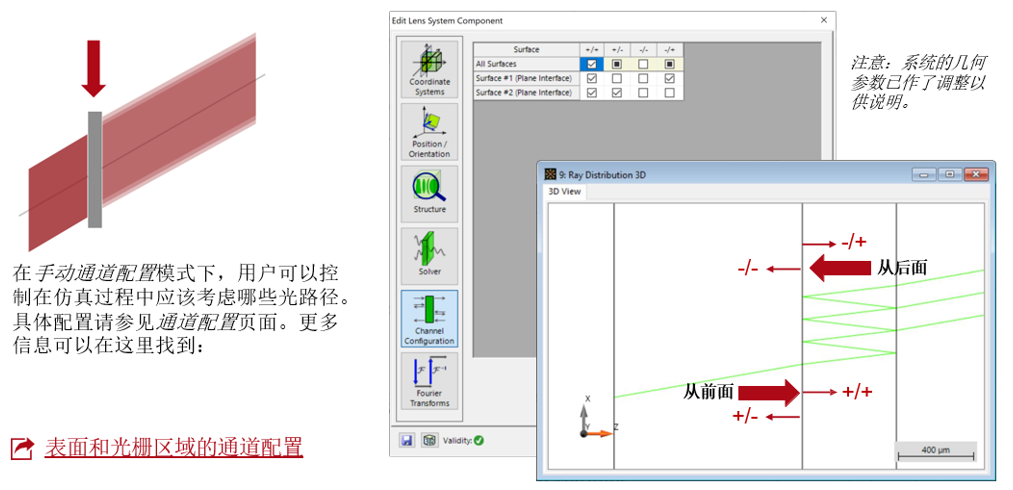

非序列建模的通道系統

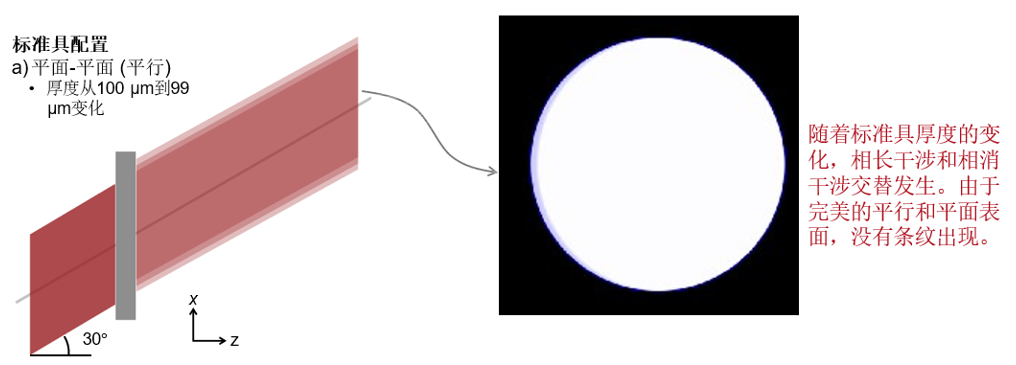

a）平行平面 - 平面表面

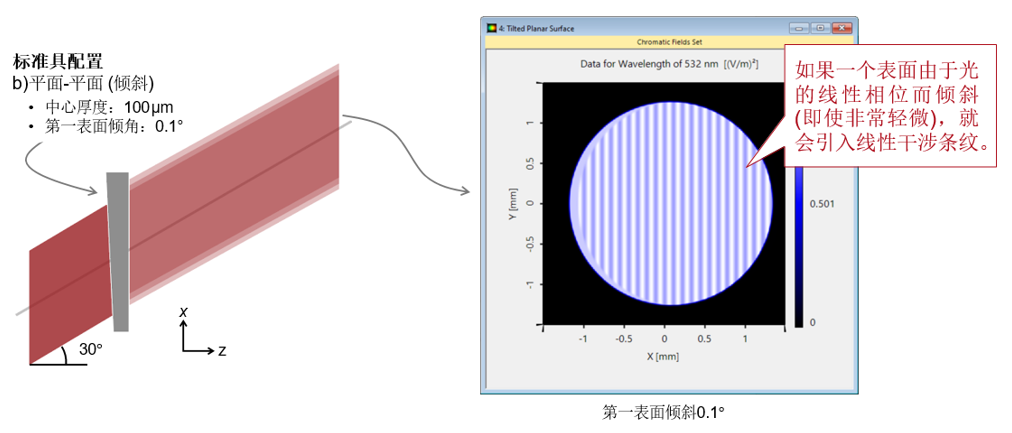

b）傾斜平面 - 平面表面

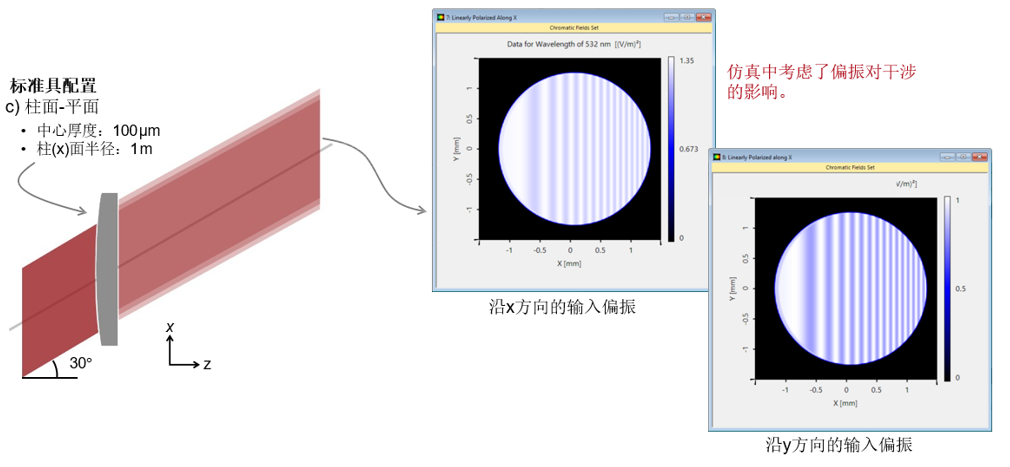

c）柱面 - 平面表面

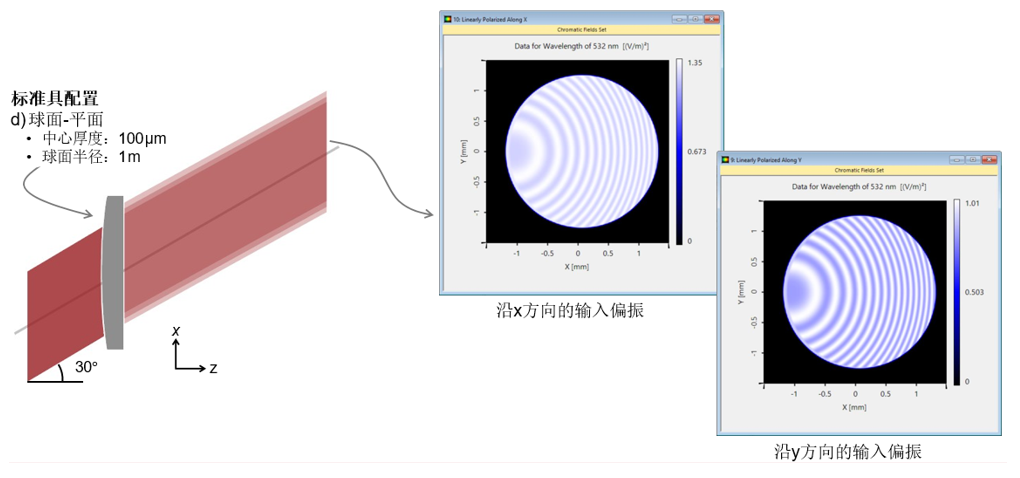

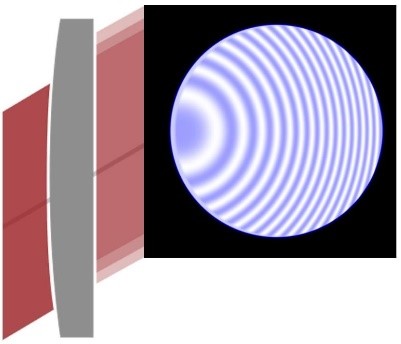

d）球面 - 平面表面

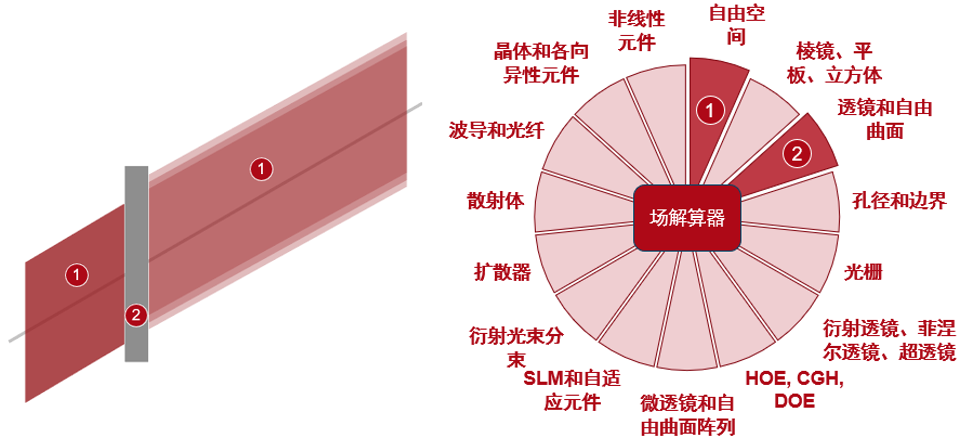

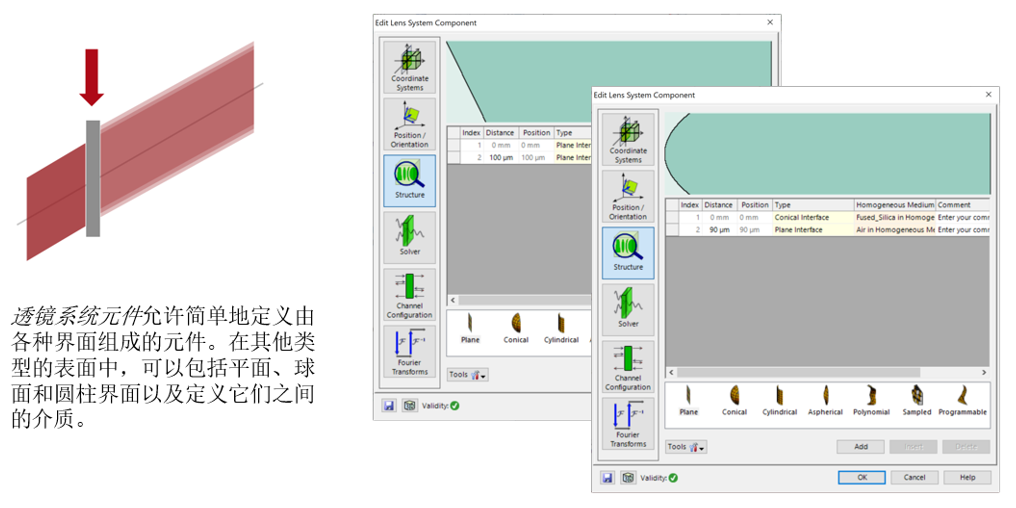

VirtualLab Fusion技術

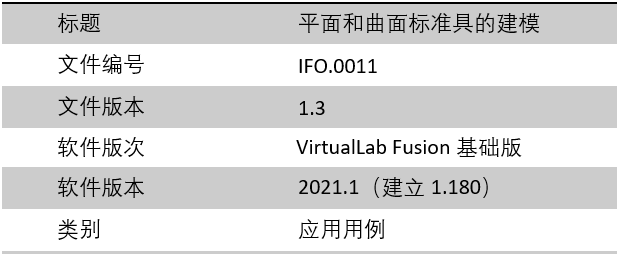

文件信息




延伸閱讀
- 用标準具檢查鈉D線

- 用邁克爾遜幹涉儀和傅裏葉變換光譜測量相幹性

- 表面和光栅區域的通道配置
