摘要
如今，衍射透鏡在現代光學的各種應用中得到廣泛的使用。微結構表面被用來取代笨重的光學元件，與傳統鏡頭相比，得益于尺寸和重量的減小。在快速物理光學軟件VirtualLab Fusion中，這些結構既可以以理想化的形式建模，具有預定義的階次和效率，也可以更現實地建模，包括對實際微觀結構表面的精确分析。本文介紹了VirtualLab Fusion的衍射透鏡組件、可用的選項和應用的建模方法。
在哪裏可以找到組件?

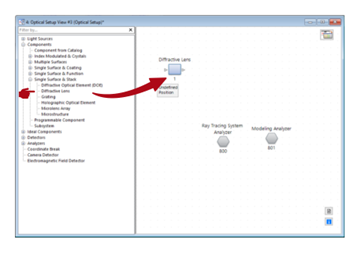

衍射透鏡組件可以在Components > Single Surface & Stack下找到。
波前相位響應

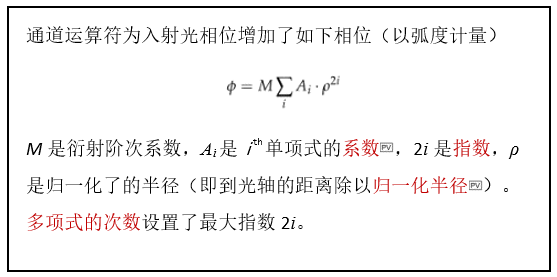

衍射透鏡組件由單一曲面組成，其透射函數用多項式波前響應來描述。
衍射透鏡引入的波前相位響應在通道運算符（Channel Operator）選項卡中定義。如果衍射透鏡是從Zemax OpticStudio®導入的，數據将自動填寫(模型與Zemax OpticStudio®的Binary 2曲面一緻)。
（來自VirtualLab Fusion手冊）
理想衍射透鏡的參數設置
然後，用戶可以在衍射結構建模（Diffractive Structure Model）選項卡中選擇将衍射透鏡模型定義為理想化的或具有真實曲面的，主要區别在于如何計算階次的效率。在理想函數的情況下，所需的衍射級數和它們的效率必須手動定義。
總結:理想衍射透鏡的計算方法
采用帶理想光栅函數的局部線性光栅近似法（LLGA）計算衍射透鏡的理想曲面。具體步驟如下:
1. 曲面上的輸入場被看作是局部平面波(LPWs)的組成。
2. 每個LPW看到的曲面部分被認為是一個線性光栅(局部)。
3. 用理想光栅函數建模了LPW與局部線性光栅的相互作用。
4. 理想光栅函數是由衍射階數、各階次衍射和衍射透鏡的波前相位響應決定的。它的工作不提供關于透鏡(理想衍射透鏡)的實際形狀的信息。
更多的信息：Local Linear Grating Approximation (LLGA) Idealized Grating Functions
實衍射透鏡的參數設置
對于衍射透鏡的真實結構，VirtualLab Fusion通過應用薄元近似(TEA)計算透鏡的高度。此外，通過使用薄元近似(TEA)和傅裏葉模态法 (FMM)算法的組合自動評估階次的效率。此外，用戶可以指定衍射元件的特征，如設計波長和所需的分層。
也可以通過使用Export Structure按鈕導出設計的高度剖面。
可用結構的高度計算(TEA)

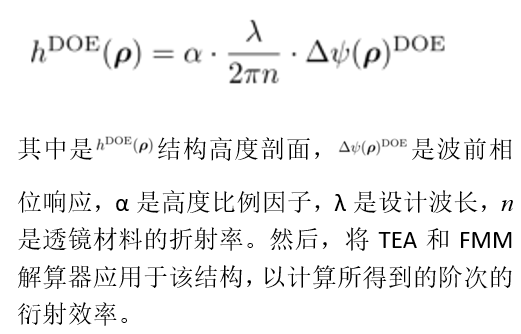

衍射曲面高度結構定義為：
可選參數-分層水平
總結：真實衍射透鏡計算方法
用傅裏葉模态法/嚴格耦合波分析(FMM/RCWA)或薄元近似(TEA)的局部線性光栅近似(LLGA)來計算真實的衍射透鏡表面。其步驟是：
1. 将曲面上的輸入場處理為局部平面波(LPWs)的合成。
2. 每個LPW所看到的表面部分被認為是線性光栅 (局部)。
3. 用FMM/RCWA或TEA模拟了LPW與局域線性光栅的相互作用。
4. 對于真實的衍射透鏡，VirtualLab Fusion會自動在FMM/RCWA和TEA之間進行選擇。如果本地光栅周期大于波長的5倍，則使用TEA。否則，将使用FMM/RCWA對實際結構進行建模。
更多的信息：Local Linear Grating Approximation (LLGA) FMM/RCWA
