真實結構光栅效應的研究

光栅是許多不同的現代應用和技術中使用的一種基本光學元件。這種元件有時可以通過函數方法進行足夠精确的建模。然而，為了徹底研究光栅對光學系統的影響，需要一個考慮到實際結構的建模策略。



VirtualLab Fusion為這一任務提供了大量不同的專門求解器，從近似但快速的方法，如薄元近似法（TEA），到嚴格的方法，如傅裏葉模态法（FMM）/嚴格耦合波分析（RCWA）。



在本周的簡訊中，我們展示了兩個例子，說明這些求解器的作用，在不同領域的應用中發揮它們的作用。

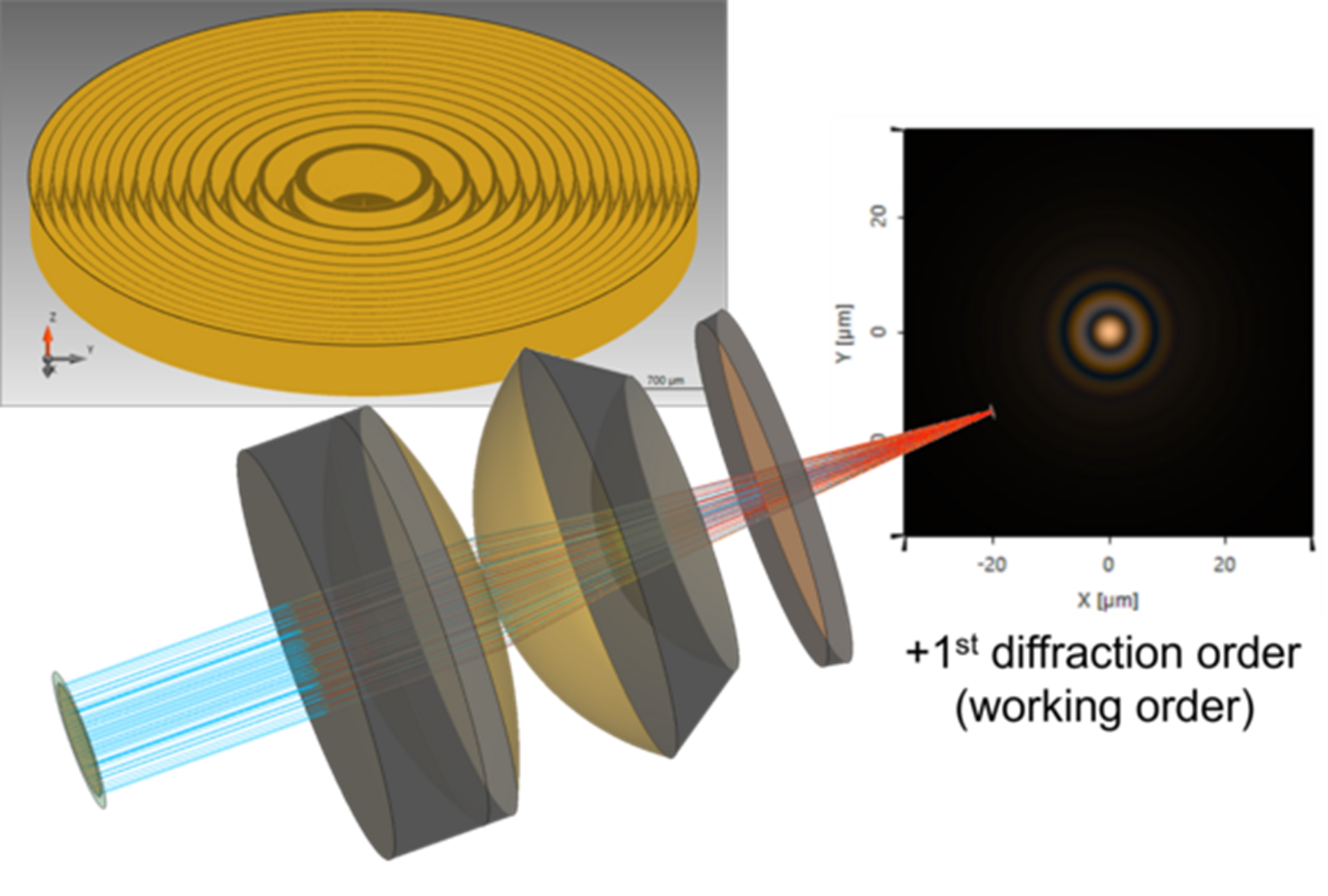

對混合目鏡中衍射透鏡的真實結構引入的影響進行建模




從Zemax OpticStudio®導入一個具有真實衍射透鏡表面的混合目鏡，并在VirtualLab Fusion中進一步分析，特别是包括不同量化方案的建模。

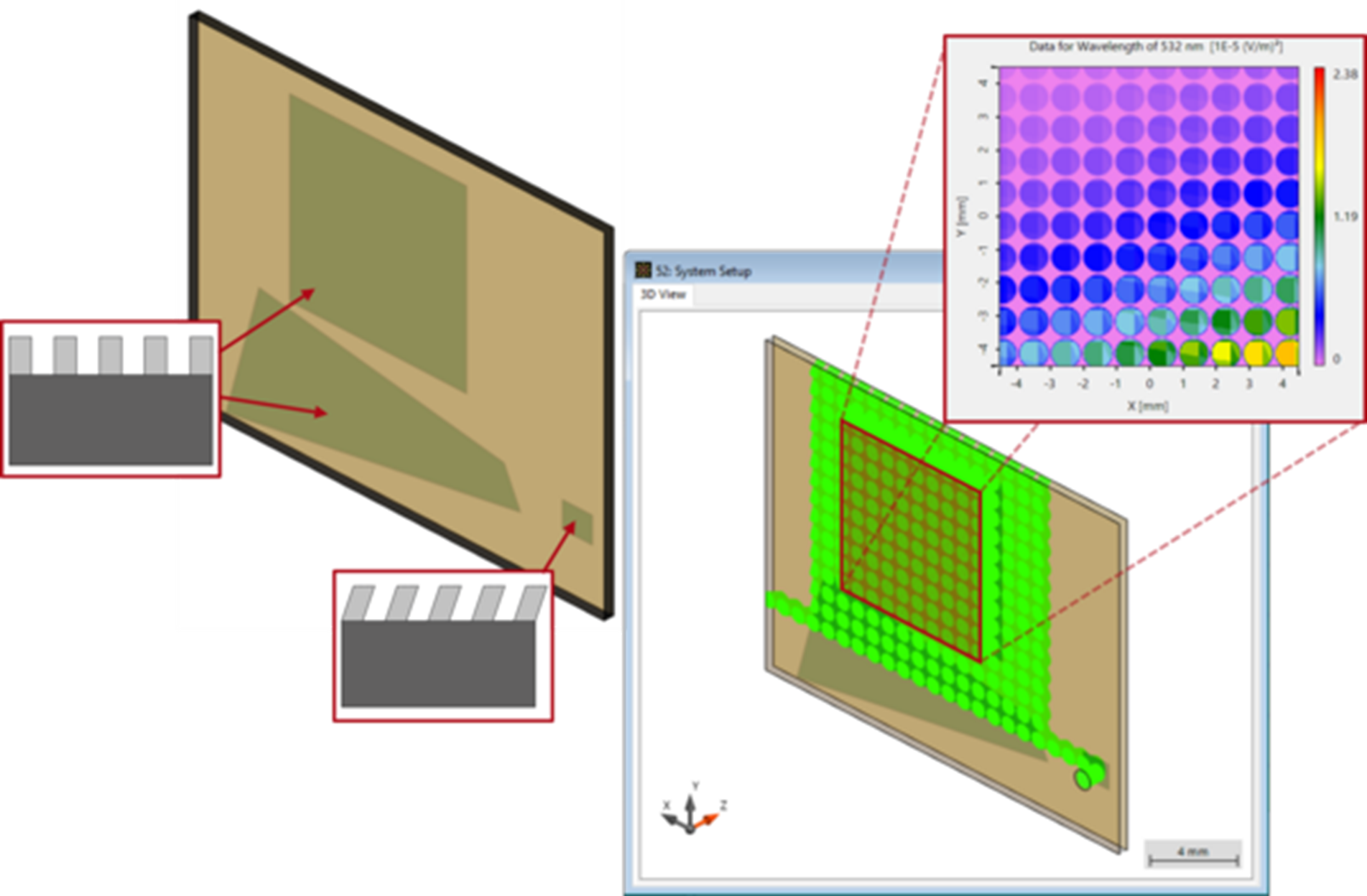

帶有1D-1D擴展光瞳器和真實光栅的光波導模拟





研究真實光栅對光導的效率和均勻性的影響是非常重要的。本案例展示了一個以斜面光栅為耦入器，以二元表面刻蝕光栅為EPE和耦出器的例子。
