帶有1D-1D出瞳擴展和真實光栅的光波導模拟

摘要

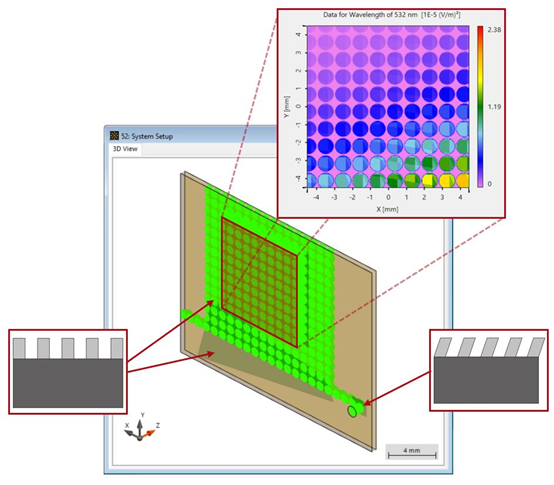

随着增強與混合現實(AR&MR)領域新應用的發展，導光系統的應用越來越受到人們的關注。為了将光從光源引導到預定的眼箱，采用了分離的1D-1D擴展光瞳的結構，并結合了不同類型的表面刻蝕光栅。因此，在AR/MR器件的設計過程中，關于效率和均勻性的設計是主要挑戰之一。在本案例中，我們将演示如何在VirtualLab Fusion中包含真實的光栅結構，從最初的光栅設計到在光導表面上的應用。

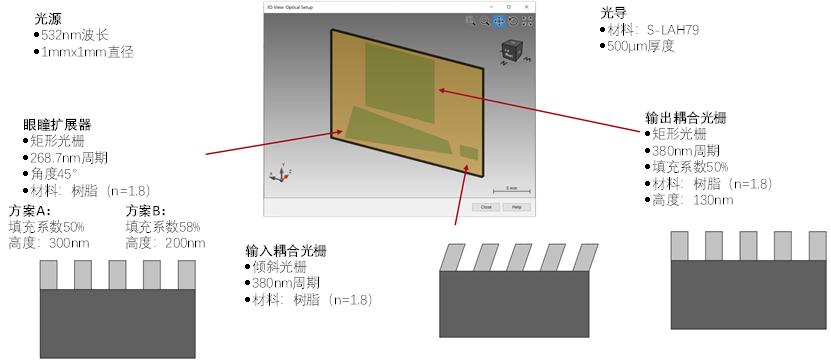

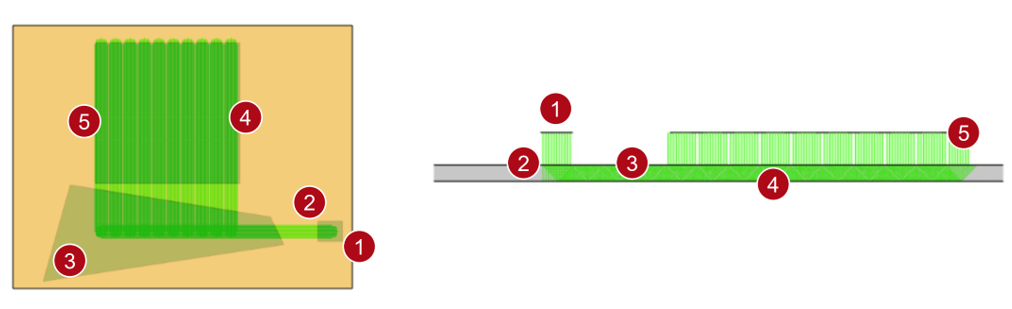

任務描述

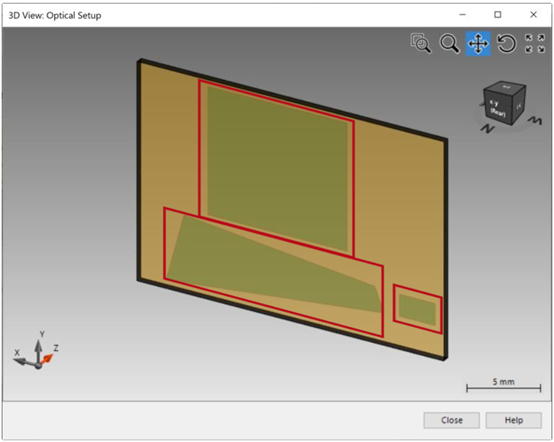

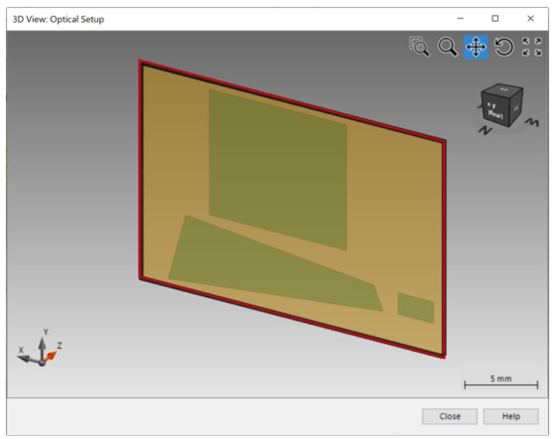

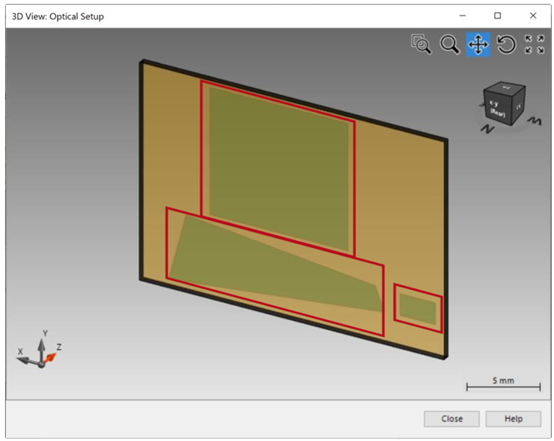

系統構建-Light Guide Component

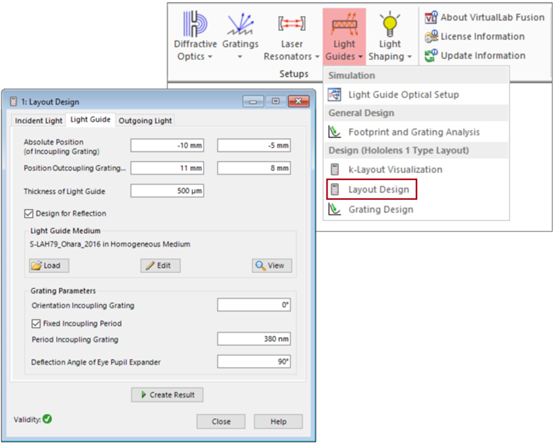

所顯示的帶有Light Guide Component的配置可以用布局設計工具生成，非常方便。關于這個主題的更多信息可以在（需要Light Guide Toolbox Gold）下找到：


Light Guide Layout Design Tool

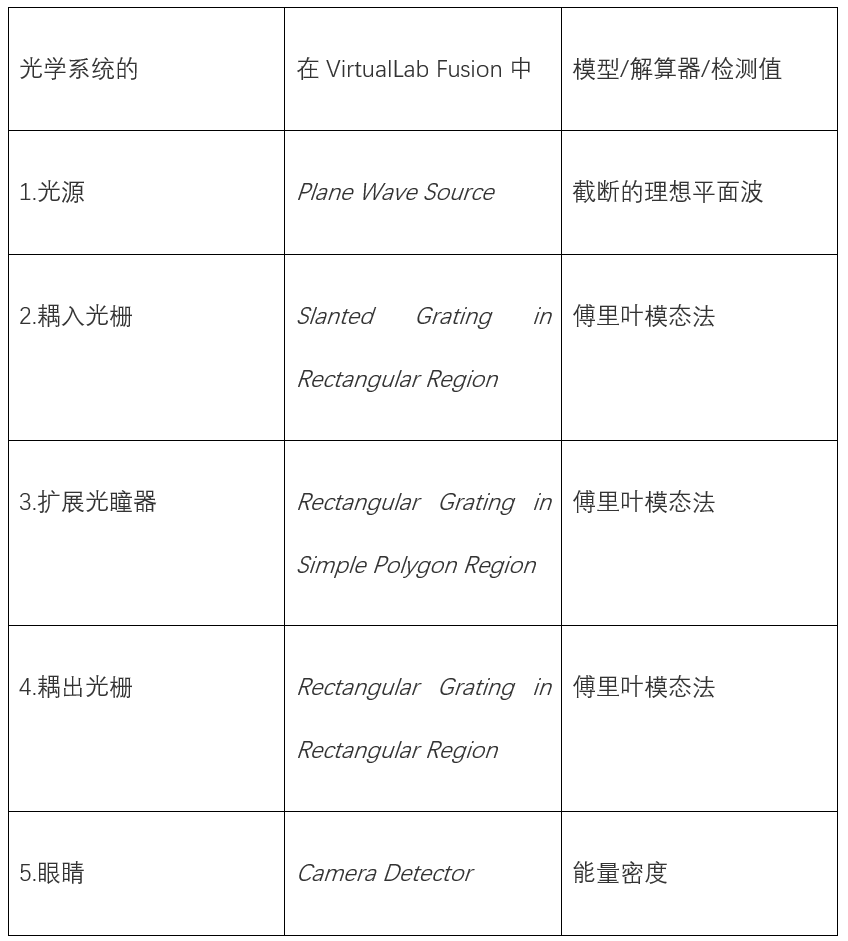

系統構建-元件

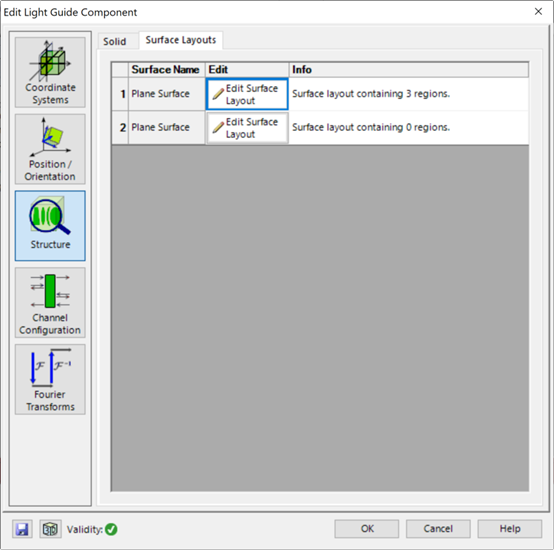

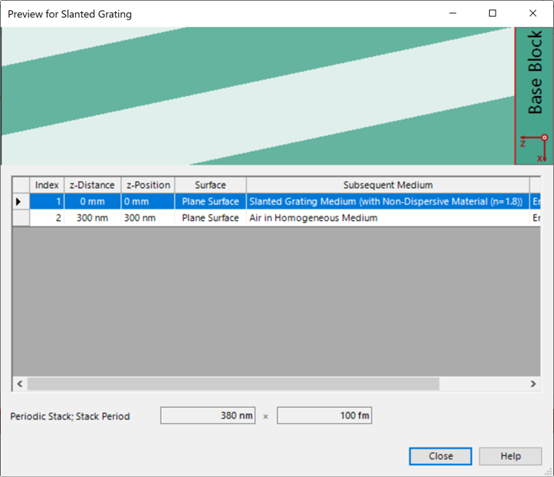

在光栅專用光學裝置的幫助下，可以詳細研究各個光栅的特性。之後，可以将設計好的光栅加載到Light Guide Component的相應區域。更多信息請見以下用例：


Construct a Lightguide Component from Real Gratings



系統構建-通道配置


對于每個單獨的光栅區域，可以配置特定的通道和衍射級次，在模拟所需的光導過程中考慮。

總結-元件…





......

全文內容下載：帶有1D-1D出瞳擴展和真實光栅的光波導模拟.docx
