VirtualLab：光栅的優化與分析

光栅是光學工程師使用的最基本的工具。為了設計和分析這類組件，快速物理光學建模和設計軟件VirtualLab Fusion為用戶提供了許多有用的工具。其中包括參數優化，以輕松優化系統，以及參數運行，它允許您執行參數掃描，以研究這些參數對設置的總體效果的影響。此外，還可以用于詳細研究具體制造過程中的偏差引入的影響。不同的求解器也可以供您使用來模拟場與光栅的相互作用，具有不同的假設和相應的近似水平。這些方法的範圍從嚴格的傅裏葉模态法（FMM）到适用于具有淺浮雕大型結構的薄元近似法（TEA）。

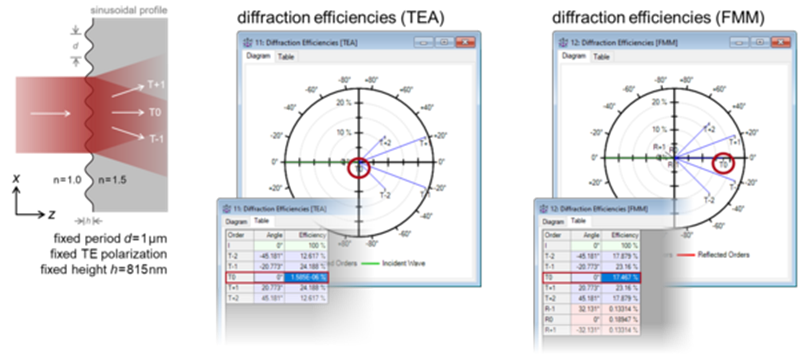

薄元素近似法（TEA）對比傅裏葉模态法（FMM）進行光栅建模




研究了兩種常用但原理不同的分析光栅衍射效率的算法： TEA和FMM（也稱為RCWA）。比較了不同周期的兩種類型的光栅（正弦和閃耀）結果。


傾斜光栅的參數優化及公差分析




以傅裏葉模态法（FMM）作為參數優化的核心，設計了一個傾斜光栅來實現高衍射效率将光耦合到光波導中的目的。此外，還分析了包括圓角邊緣在內的制造公差。
