薄元近似(TEA)與傅裏葉模态法(FMM)的光栅建模

摘要




薄元近似(TEA)是傅裏葉光學中廣泛應用的計算光栅衍射效率的方法。然而，我們也知道，對于較小的光栅周期，也就是當其更接近于光的波長時，近似變得不準确。在本例中，選擇了兩種類型的傳輸光栅來展示這種效果:正弦光栅和閃耀光栅。我們使用TEA和FMM(也稱為RWCA，這是嚴格的)來分析這種具有不同周期的光栅，通過比較結果，我們研究了兩種方法的表現

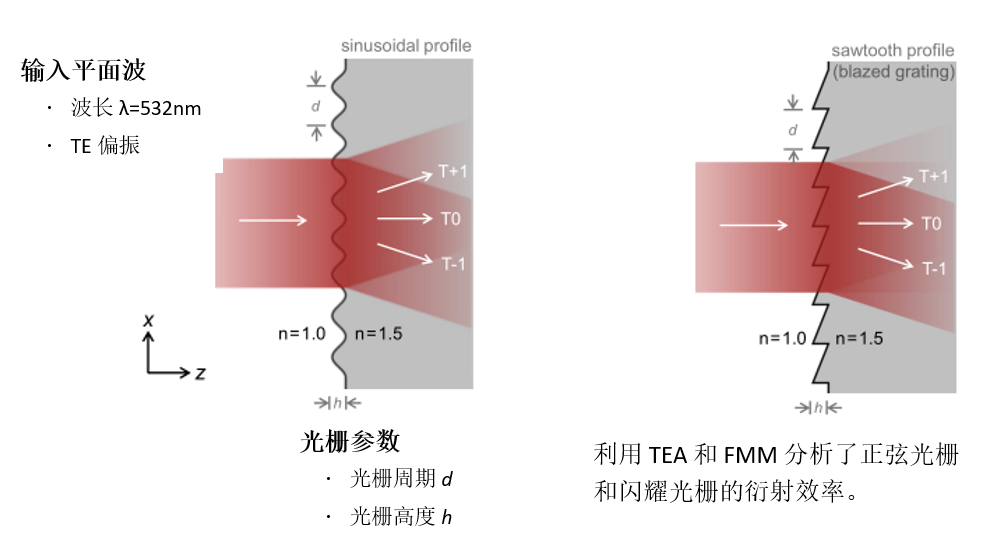

建模任務



光栅元件

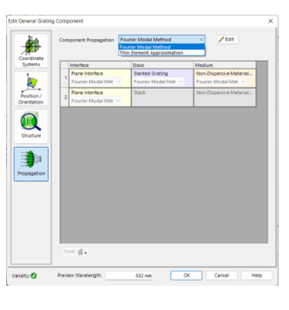

通用光栅組件（General Grating Component）允許用戶在模拟中選擇不同的求解算法。用戶可以在嚴格的傅裏葉模态法(FMM)和近似，但更快的薄元近似(TEA)之間進行選擇。關于解算器的更多信息可以在這裏找到:

• FMM/RCWA

• Diffractive Lens Component

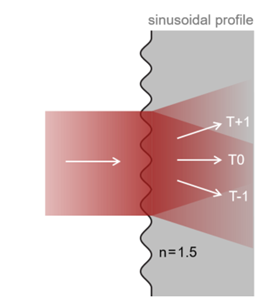

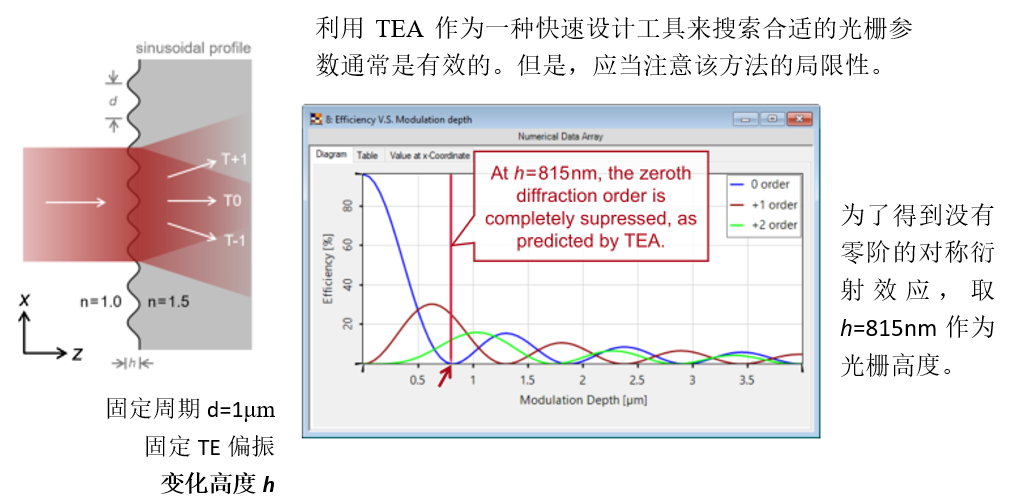

正弦光栅-效率vs高度(隻用TEA)

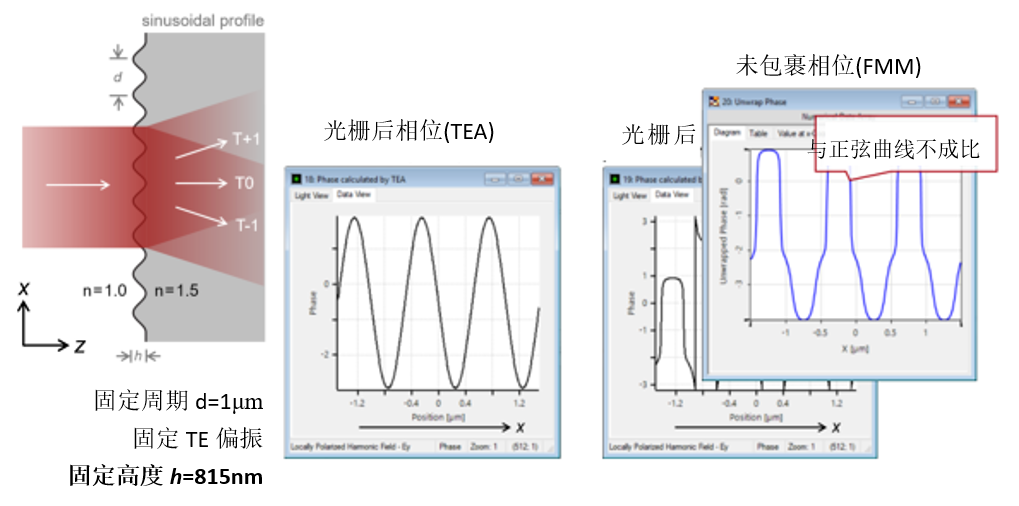

正弦光栅-傳輸相位形态





正弦光栅-傳輸相位形态

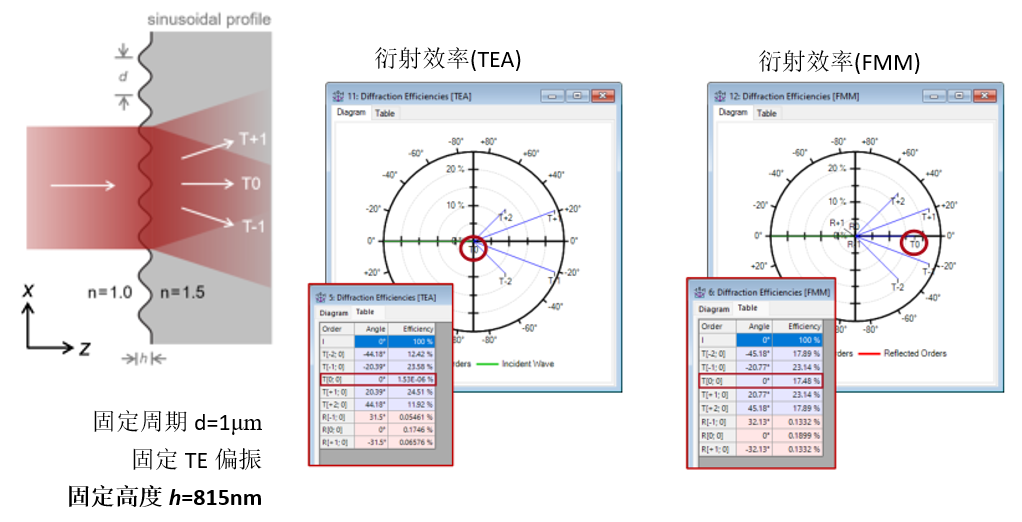

正弦光栅-衍射效率

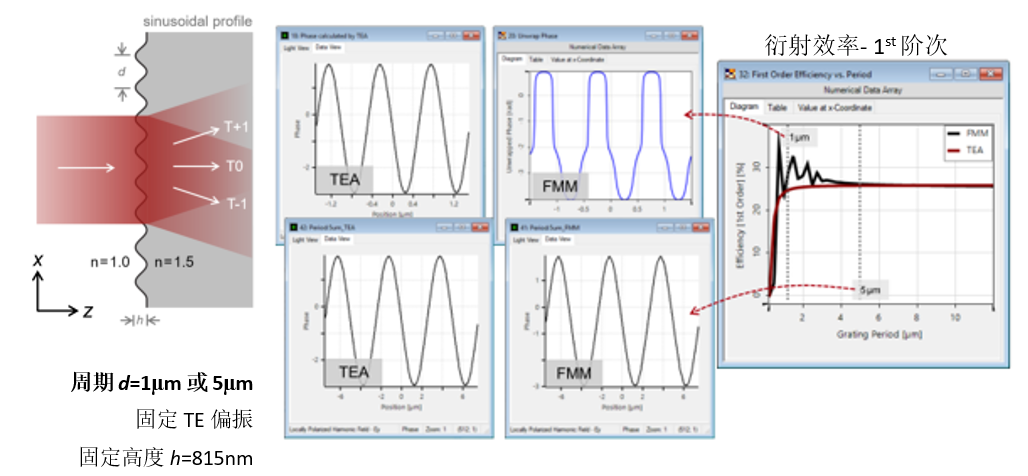

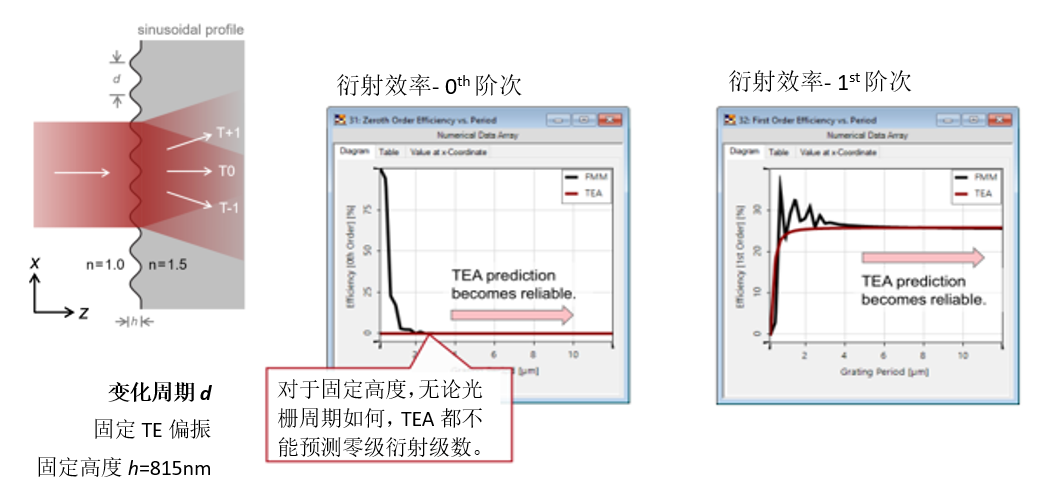

正弦光栅-效率vs. 周期





正弦光栅—選定周期的相位形态

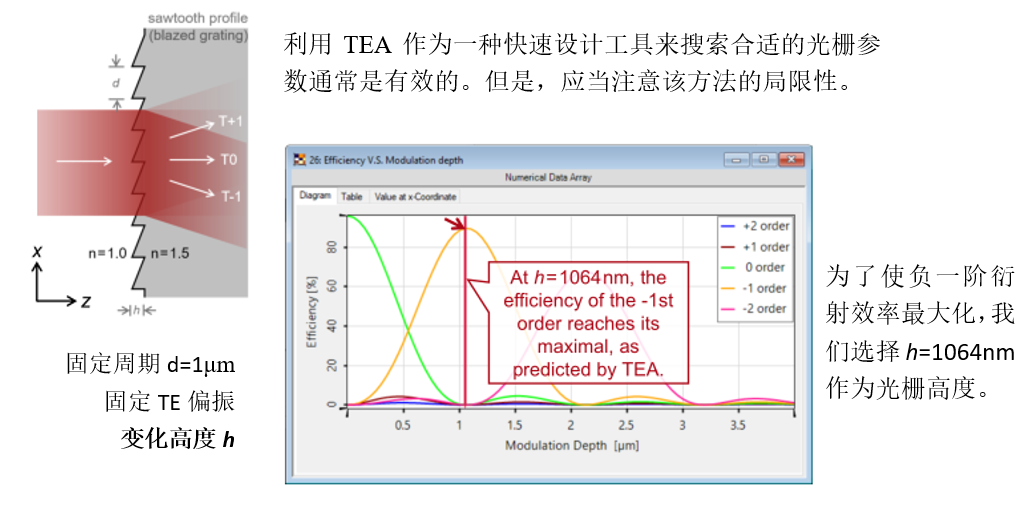

閃耀光栅-效率vs.高度(隻用TEA)

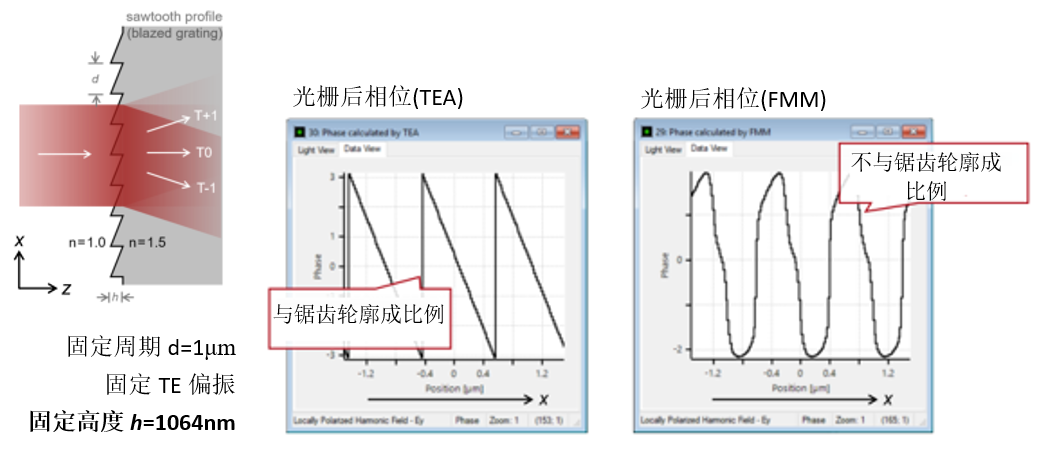

閃耀光栅-傳輸相位形态

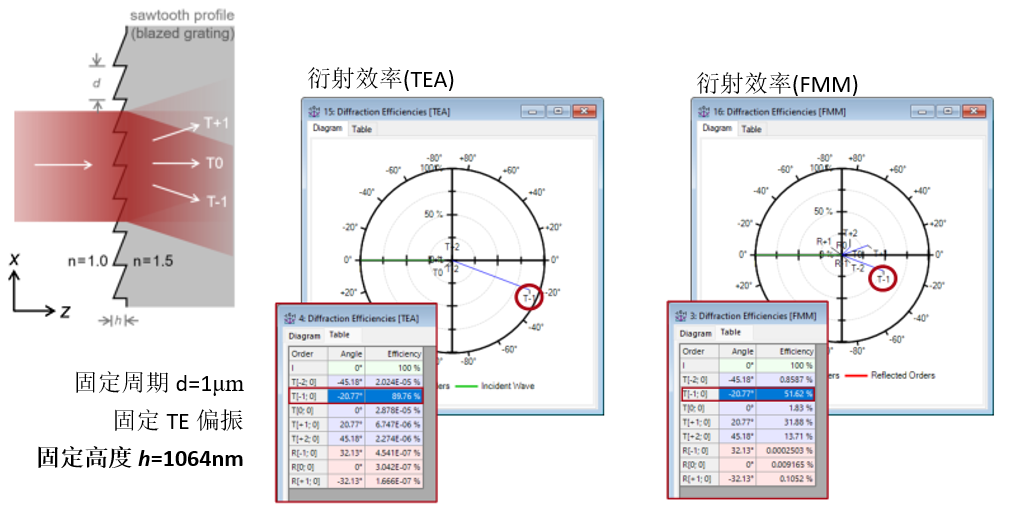

閃耀光栅-衍射效率

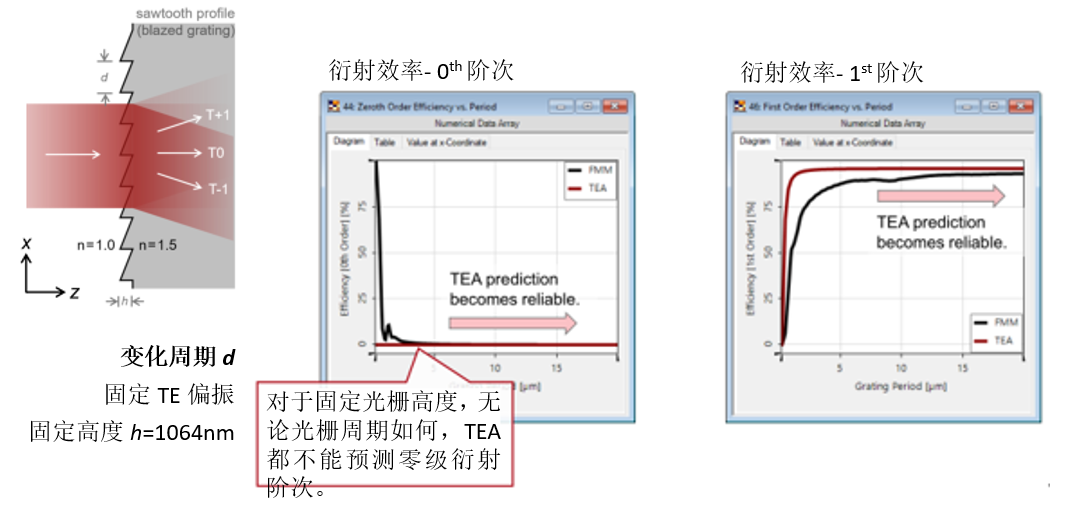

閃耀光栅-效率vs.周期

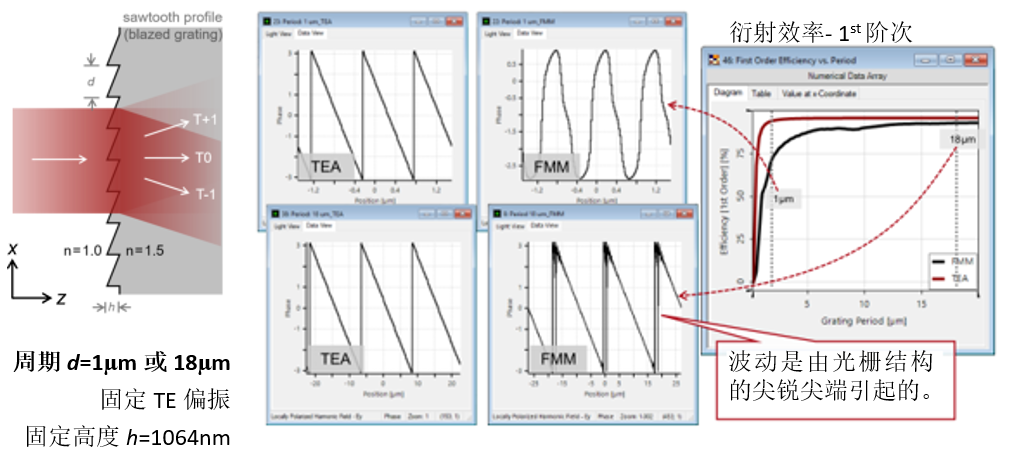

閃耀光栅-選定周期相位形态



VirtualLab Fusion技術

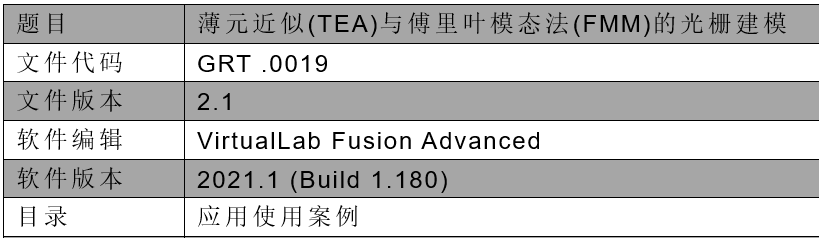

文件信息





進一步閱讀
-  Analysis of Slanted Gratings for Lightguide Coupling

-  Grating Order Analyzer

-  Configuration of Grating Structures by Using Interfaces
