傾斜光栅的參數優化及公差分析

摘要



對于背光系統、光內連器和近眼顯示器等許多應用來說，将光高效地耦合到引導結構中是一個重要的問題。對于這種應用，傾斜光栅以能夠高效地耦合單色光而聞名。在本例中，提出了利用嚴格傅裏葉模态方法（FMM，也稱為RCWA）對傾斜光栅的優化方法。優化後的光栅的衍射效率超過90%。此外，還研究了其對光栅的傾角偏差和圓角邊緣的影響。

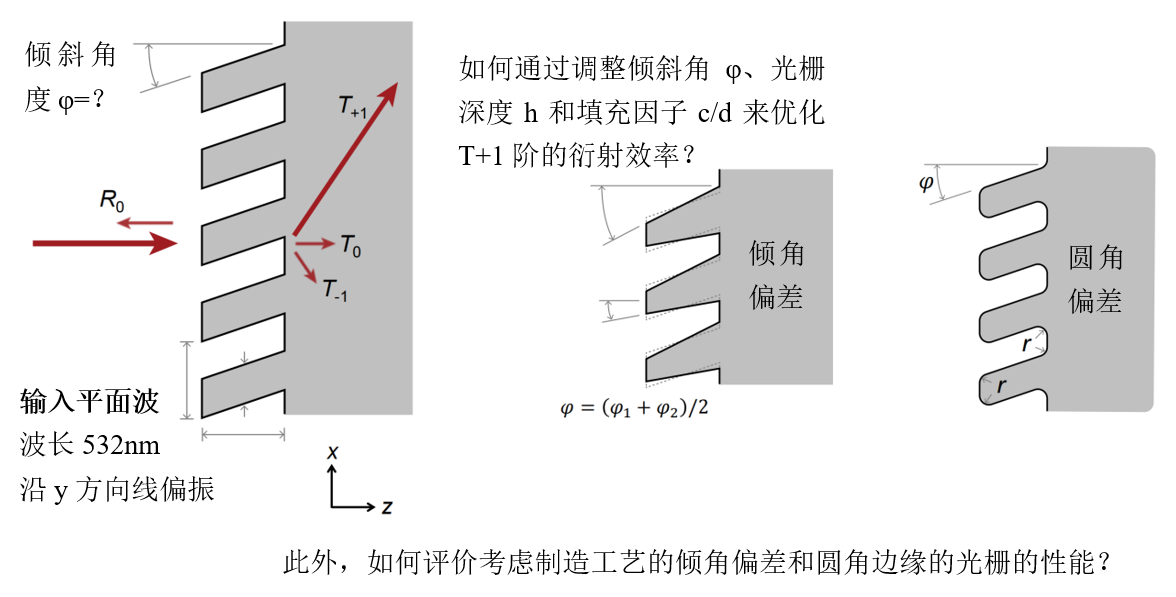

建模任務



優化

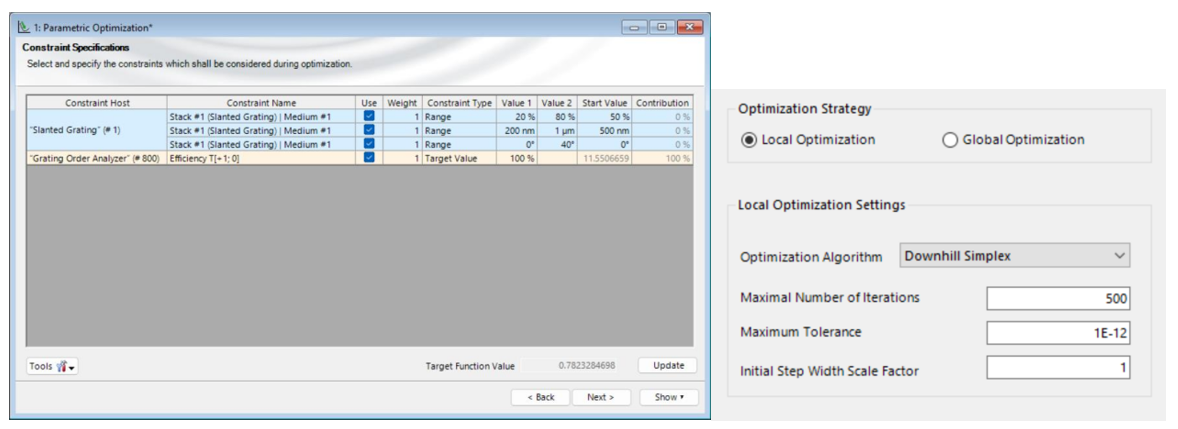

為了為傾斜光栅找到一組優化的參數，優化文檔允許為目标值定義參數約束和權重值。更多信息請參見：

參數優化文檔的介紹

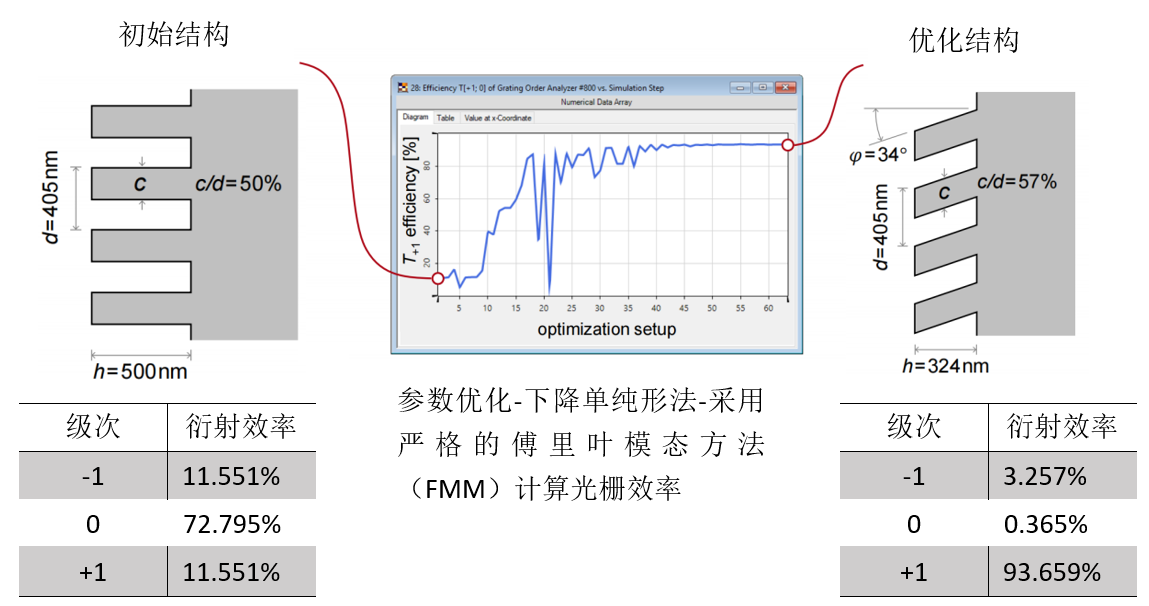

第一級次的參數優化

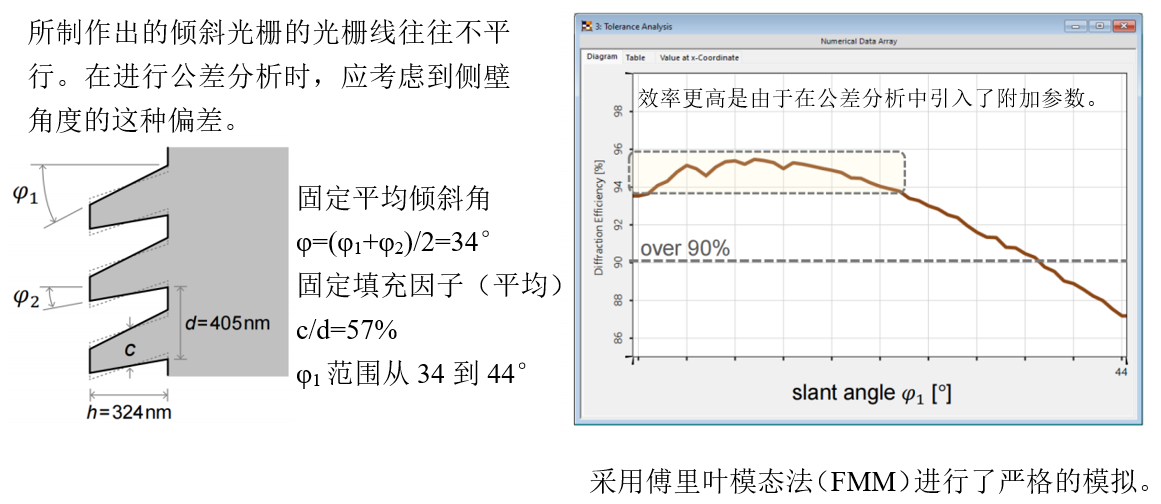

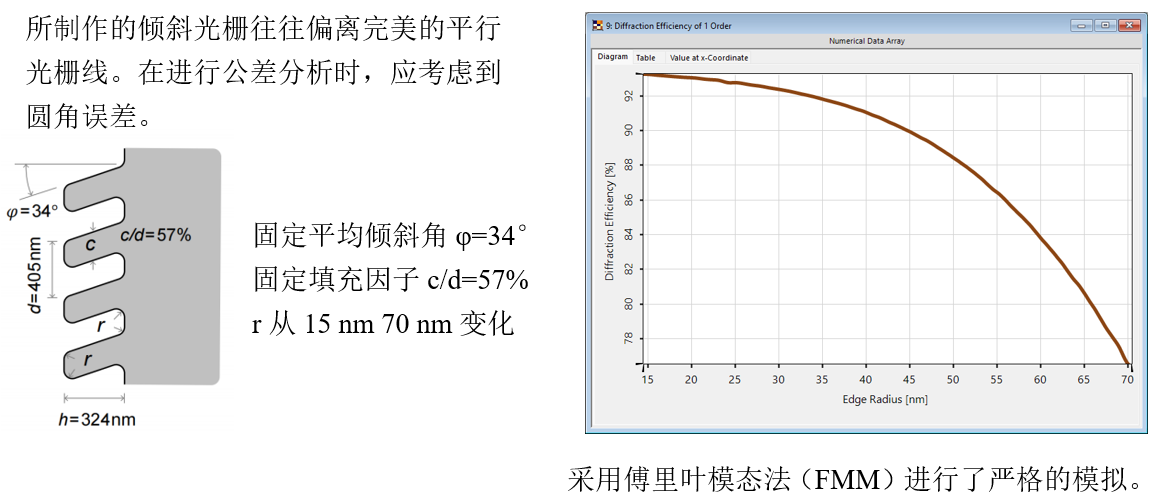

結果——公差分析

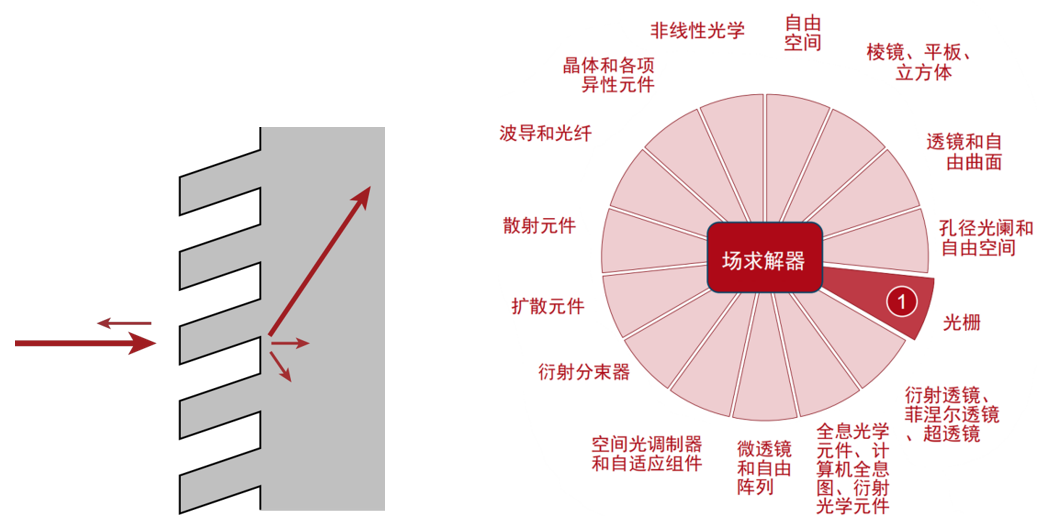

VirtualLab Fusion技術

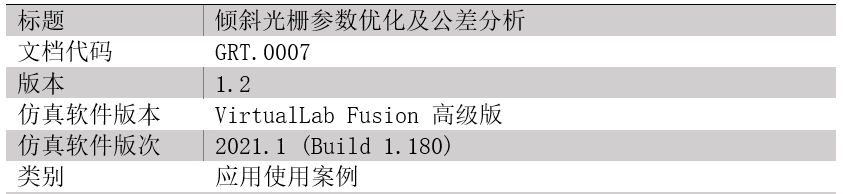

文檔信息
