準直系統中鬼像效應的研究

摘要

仿真技術的主要作用之一是提供一個平台，以便在系統制造之前研究系統的性能，以便盡可能多地預防潛在的缺陷。雜散光是影響系統性能的最常見現象之一，雜散光可能有多個來源，其中包括系統中的內部僞反射。在這個用例中，我們分析了高Na激光二極管準直透鏡系統中這種反射的存在，我們模拟了産生的鬼像對探測場的影響(由主準直光束的幹涉引起的同心環圖案和由雜散光産生的二次發散)，并确定需要在透鏡系統的關鍵表面上塗上抗反射塗層。

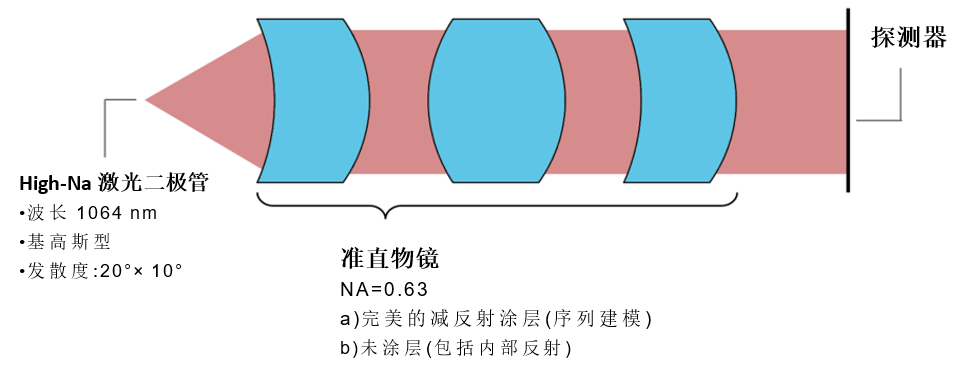

建模任務

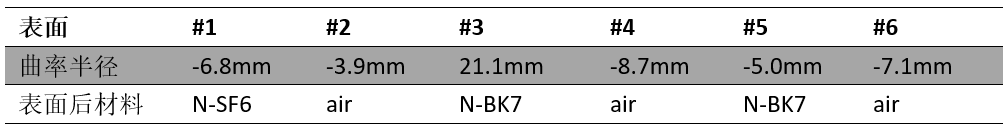

準直系統

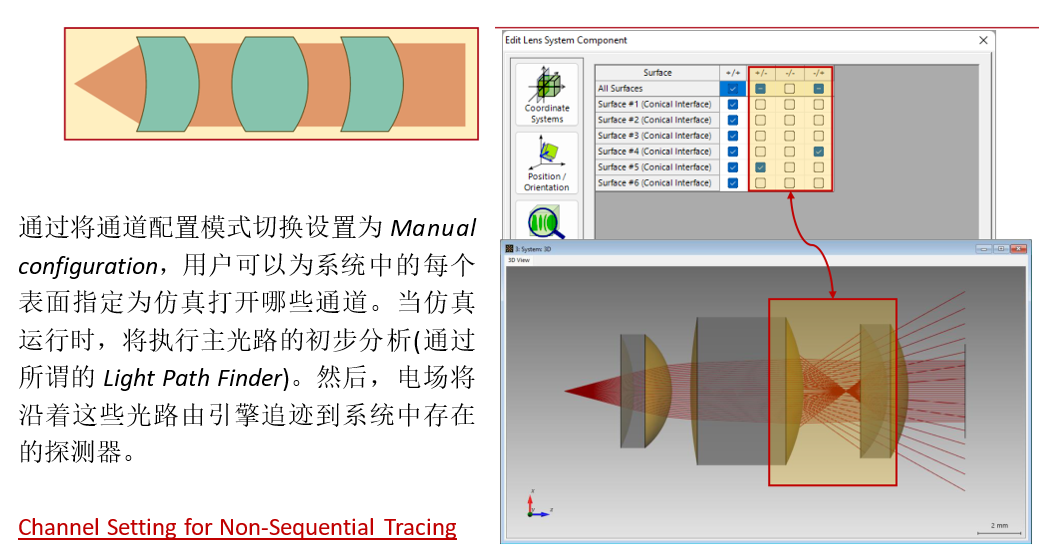

非序列追迹

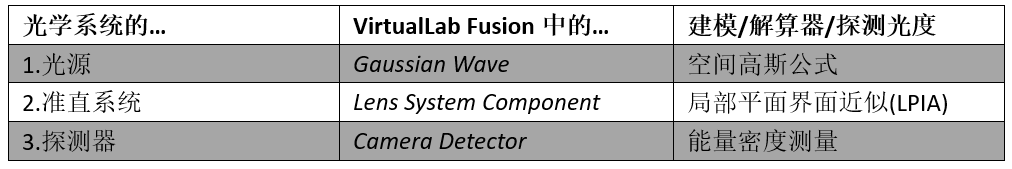

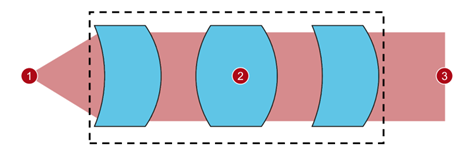

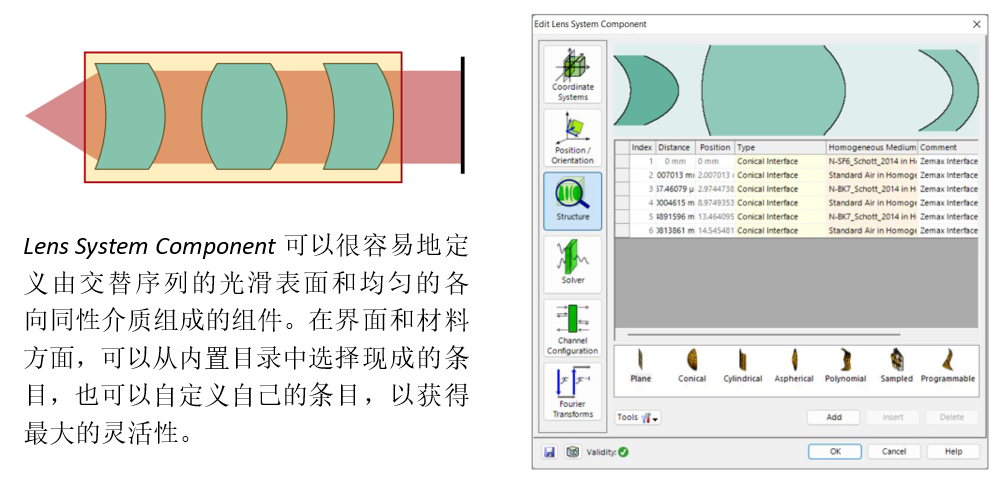

總結—元件…

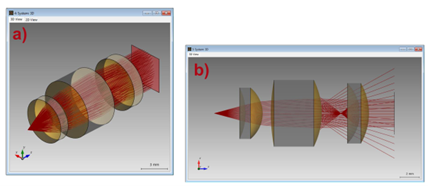

系統光線追迹結果

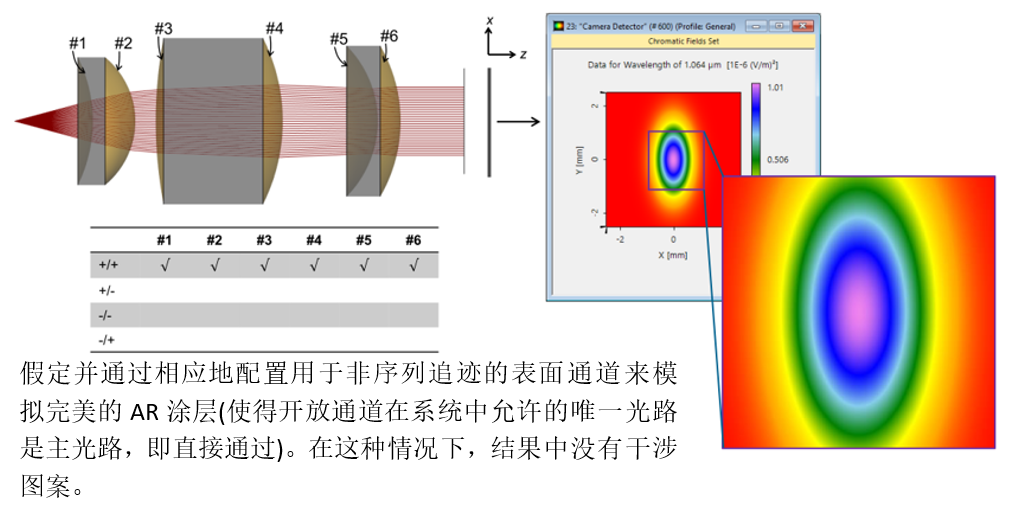

完美的減反射(AR)塗層

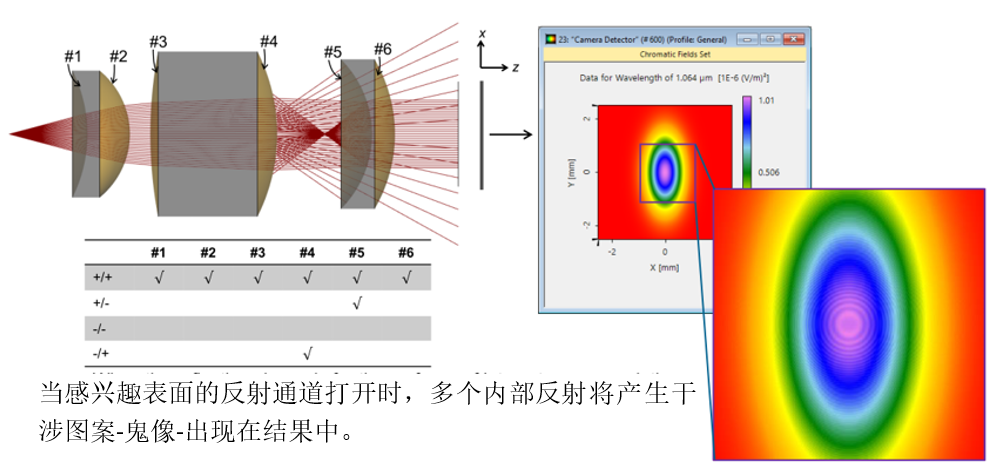

有內部反射



文件信息



進一步閱讀
• Modeling of Etalon with Planar or Curved Surfaces

• Channel Setting for Non-Sequential Tracing
