摘要
為了對光學系統的性質有一個基本的了解，對其組件的可視化和光傳播的提示是非常有幫助的。為此，VirtualLab Fusion提供了一個工具來顯示光學系統的三維視圖。這些工具可以進一步用于檢查元件和探測器的位置，以及快速了解光在系統內的傳播。所應用的三維視圖建模技術可與經典的光線追迹相媲美。
如何生成一個系統視圖文檔
一個光學系統的三維視圖可以通過兩種不同的方式生成：
1. 使用“光線結果配置文件”并選擇“系統：三維”作為結果，然後運行模拟。
2. 點擊視圖系統（僅三維顯示組件，沒有光傳播）。
系統：三維（光線結果配置文件）和三維系統視圖
這兩種方法的主要區别是，第一種方法還使用光線結果配置文件提供了有關傳播光的信息，而後者隻顯示組件和探測器。我們将在用例的其餘部分中集中關注系統三維視圖。

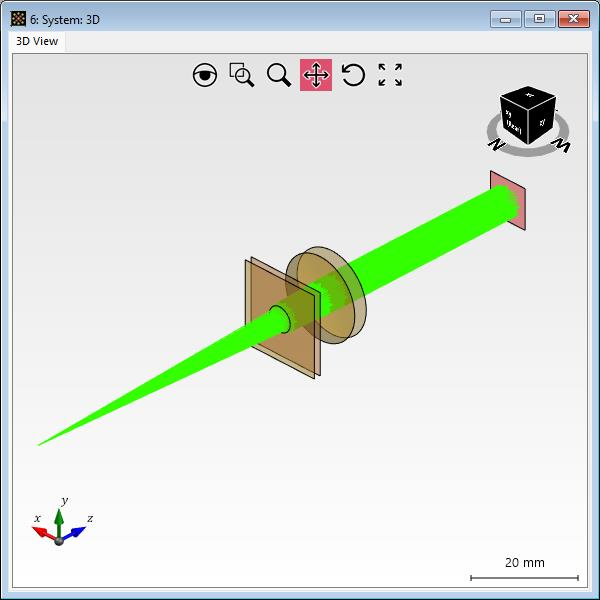

系統：光線結果配置文件的三維視圖

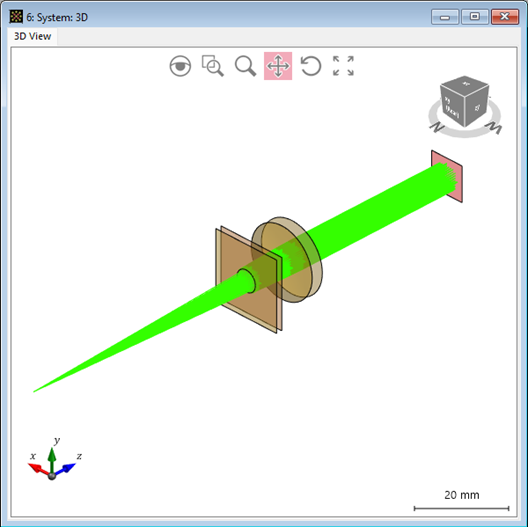

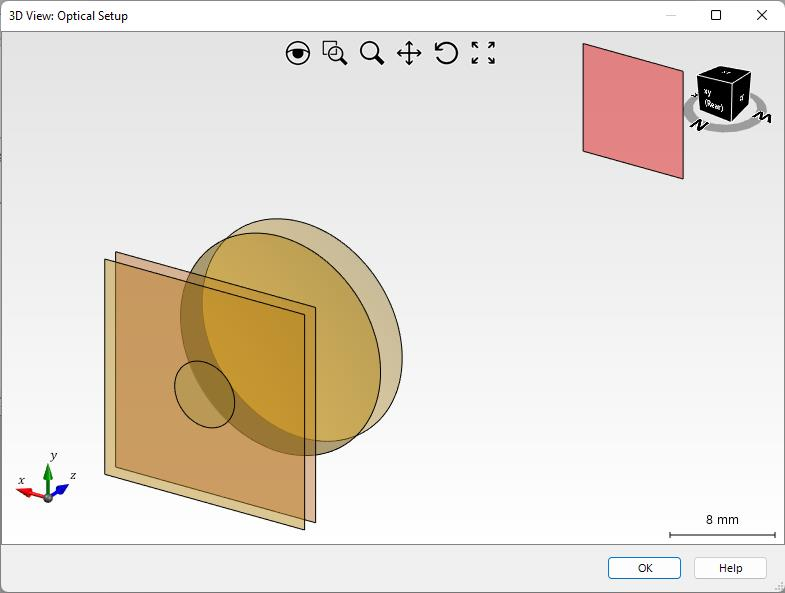

三維系統視圖：不帶光線的系統可視化

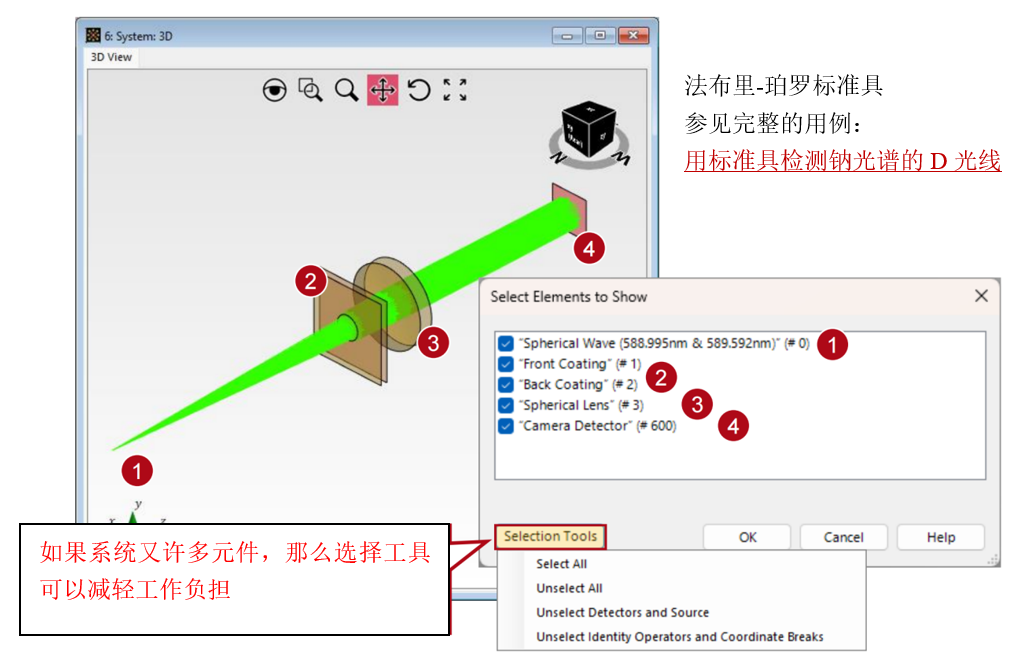

選項——選擇要顯示的元件
通過右鍵單擊文檔窗口，可以獲得一個提供詳細選項的菜單。第一個選項“選擇要顯示的元件”允許配置文檔中顯示的系統元件（默認情況下，将顯示所有元件）。

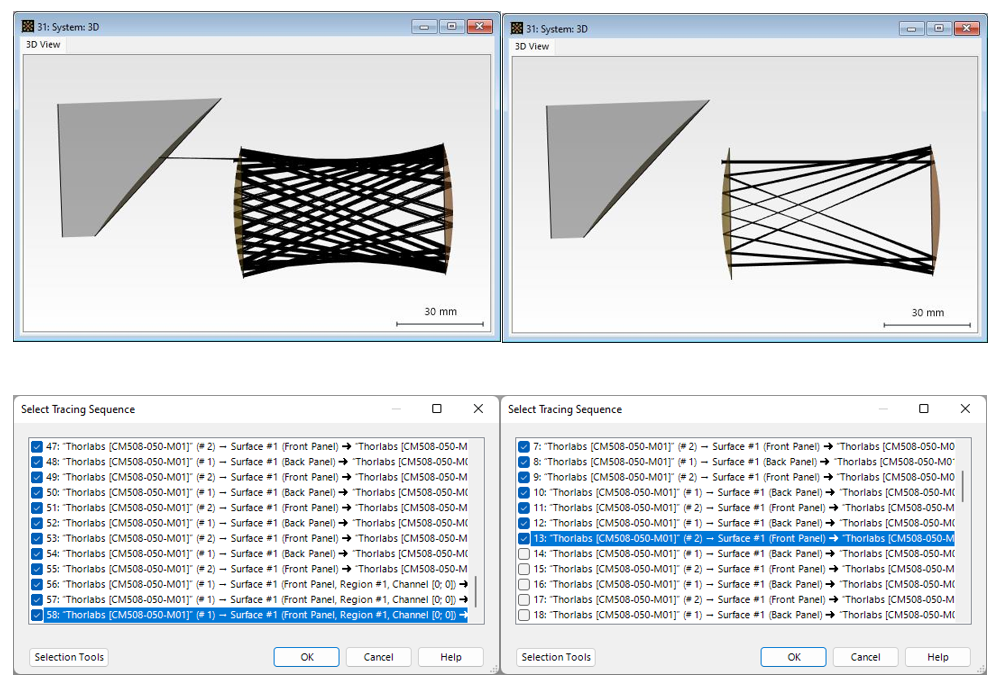

選項——選擇追迹序列
在非序列傳播（手動通道配置）的情況下，系統中可以有許多光路可用。“選擇追迹序列”選項允許用戶選擇或取消選擇某些傳播步驟，以在視圖中顯示（默認情況下會顯示所有光路）。
赫裏奧特池的建模

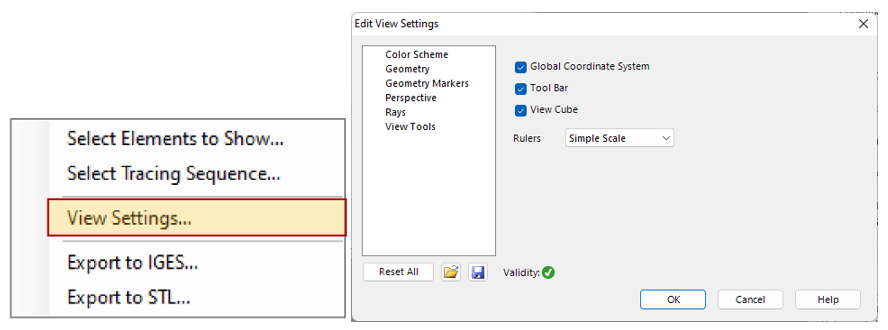

選項——視圖設置
視圖設置将打開另一個菜單與各種選項來自定義三維視圖，如配色方案、視圖工具或光線的描繪風格等。

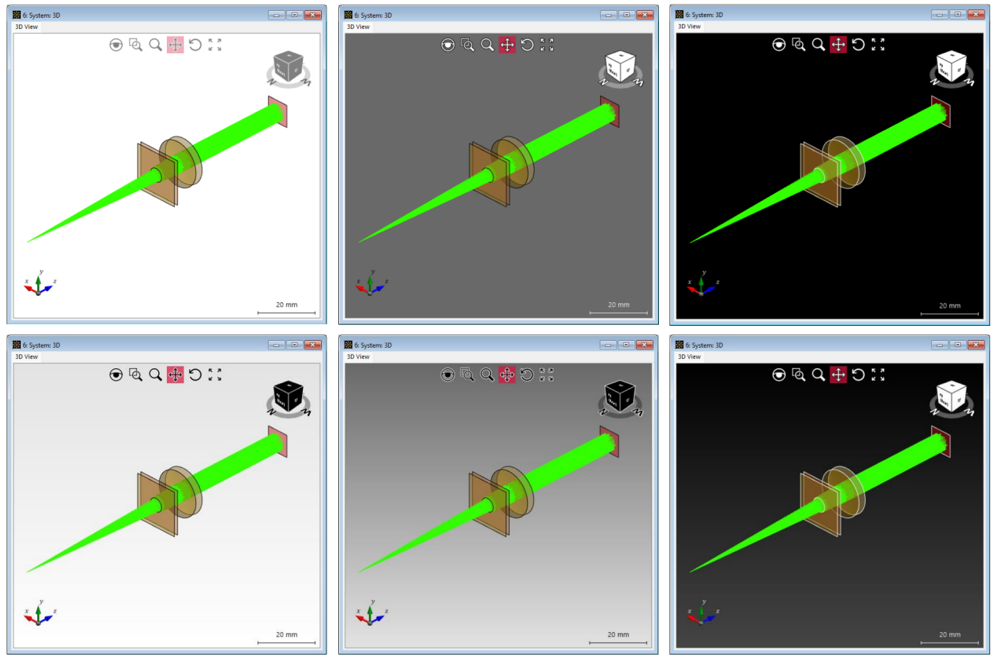

配色方案-背景顔色
可用的配色方案是亮、中和暗。此外，用戶可以決定是否包括背景顔色漸變。

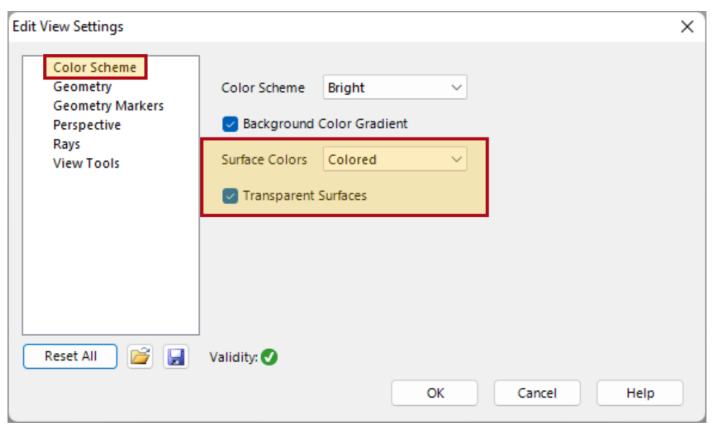

色彩方案——組件

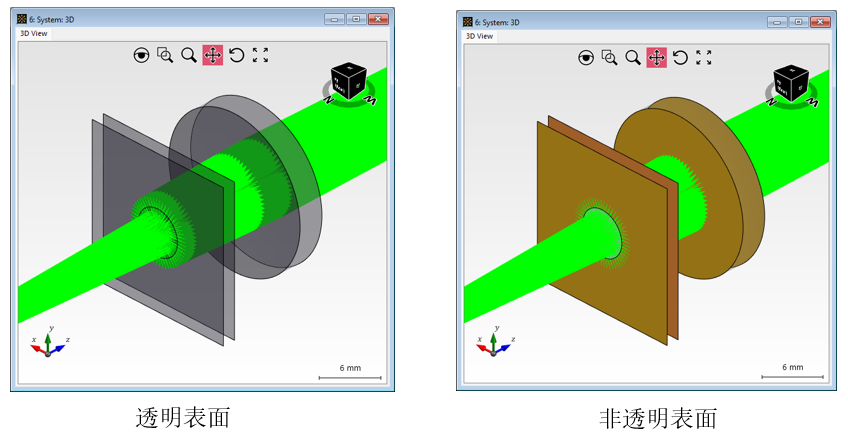

組件的表面可以用顔色表示（綠色表示光源，黃色表示組件，紅色表示探測器）或無色。可以以透明方式顯示它們。

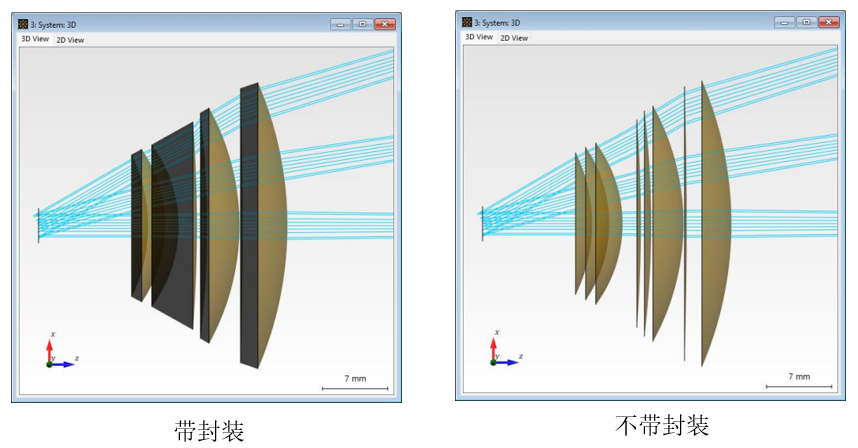

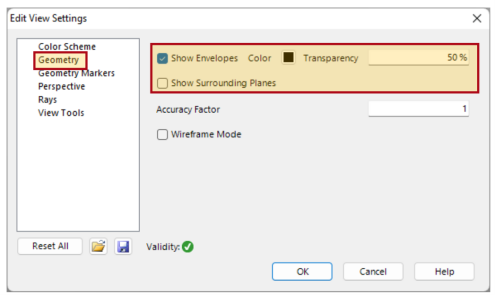

幾何——封裝
幾何圖形選項卡涵蓋了系統組件的個性化描述，如在鏡頭系統中，可以顯示或隐藏鏡片的封裝。這些封裝也可以以一定的透明度顯示。

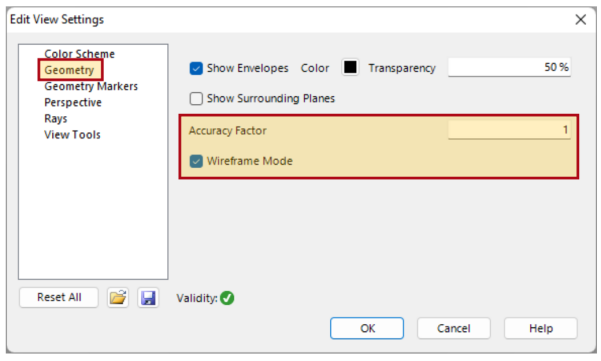

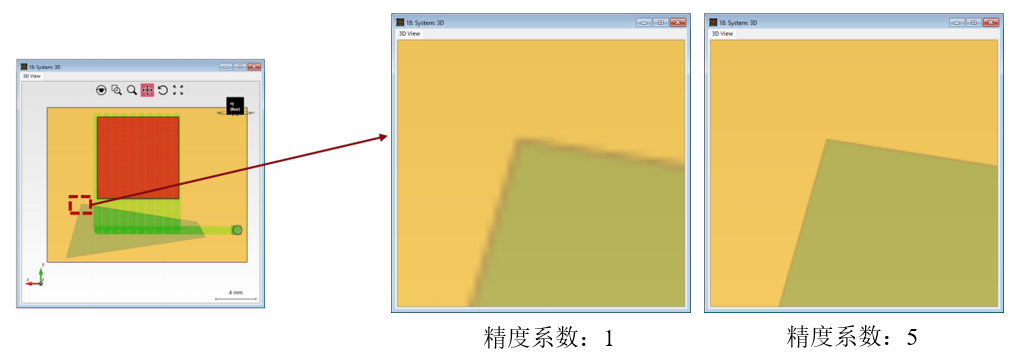

幾何——精度系數
精度系數用于控制顯示任意表面的采樣點的總數。增加的精度系數可能會使得表面結構更加詳細或使得區域邊界更清晰。
幾何——線框模式

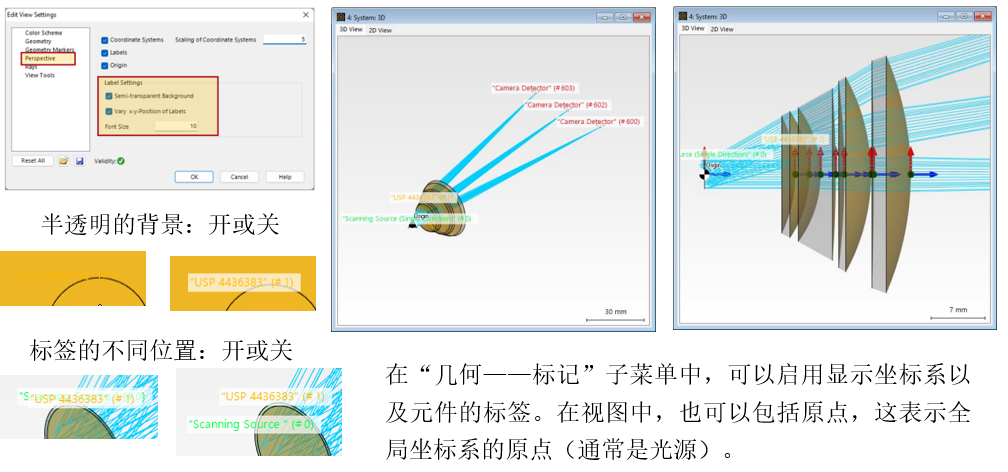

幾何——标記

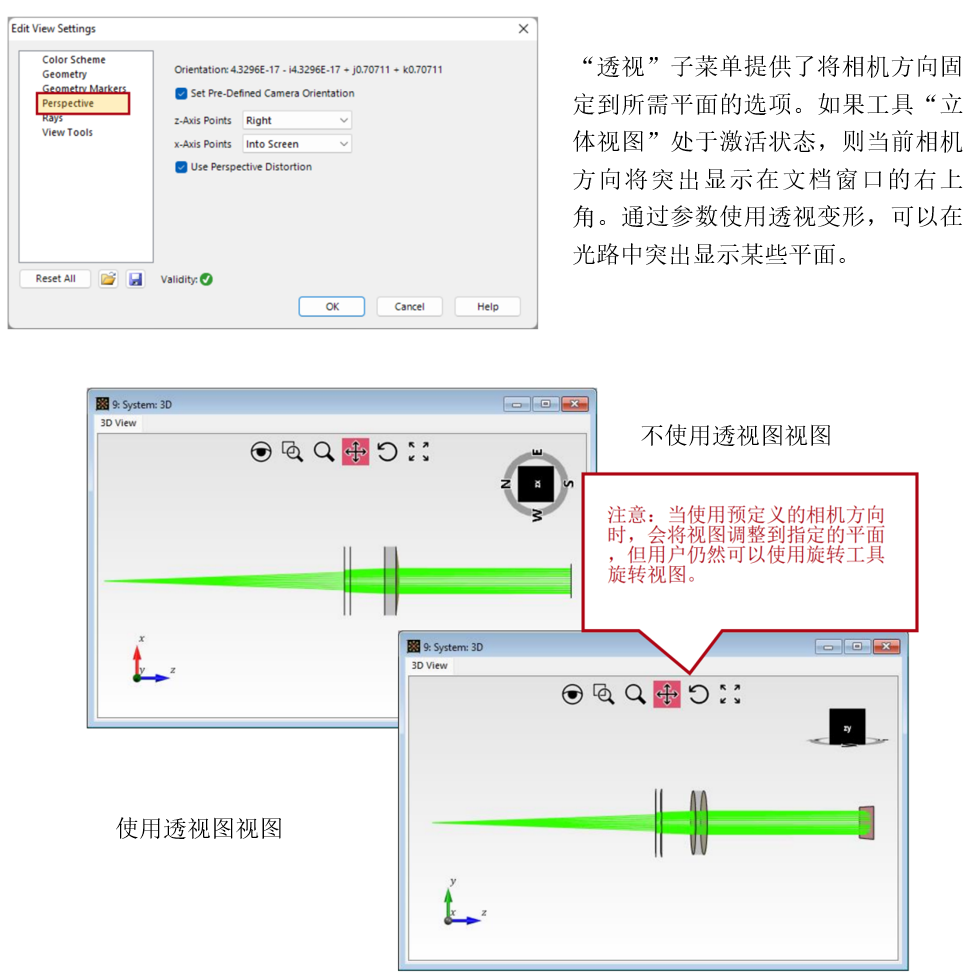

透視

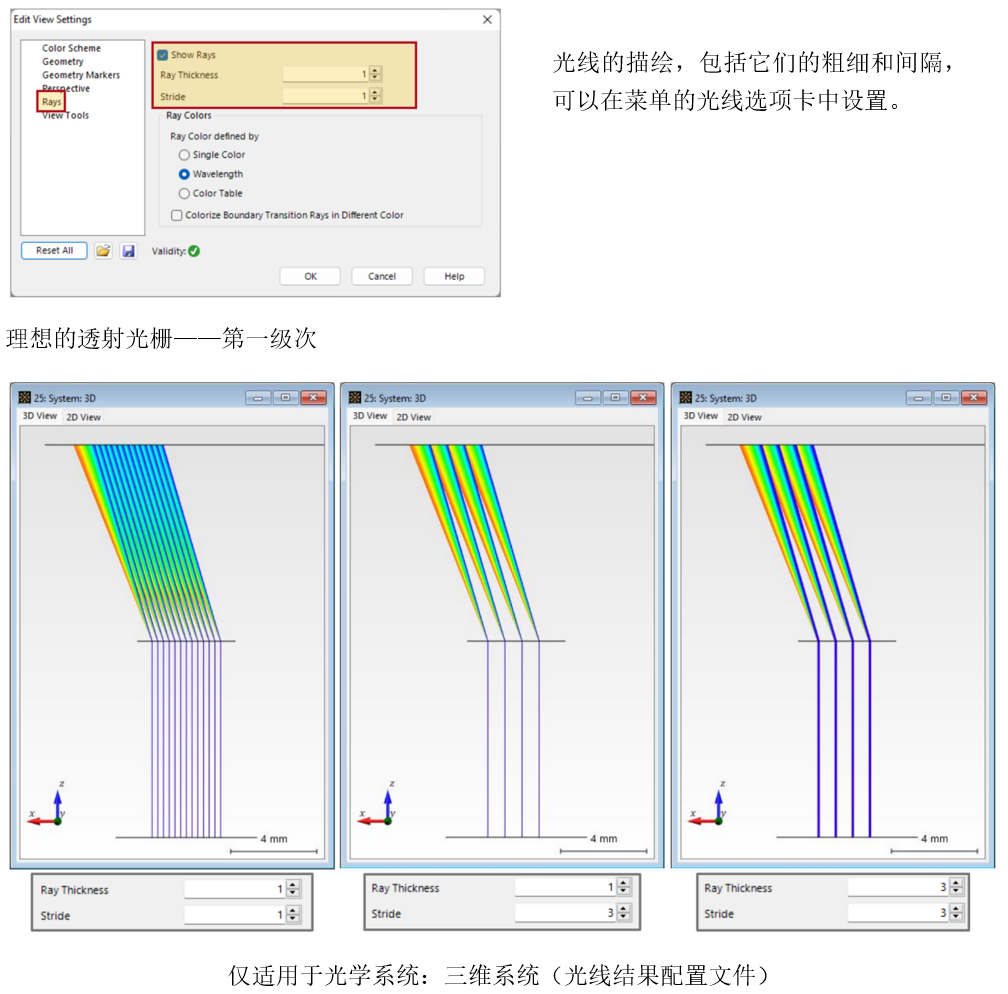

光線視圖

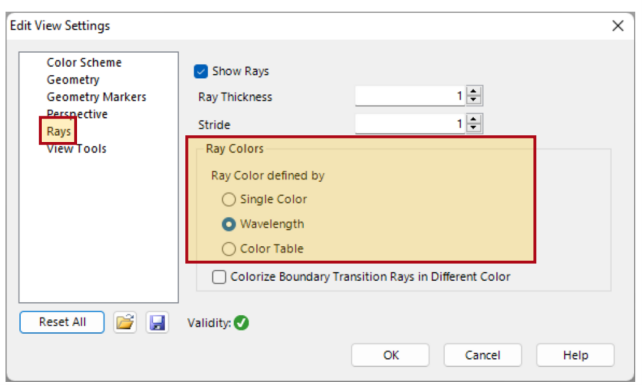

多波長的光線視圖

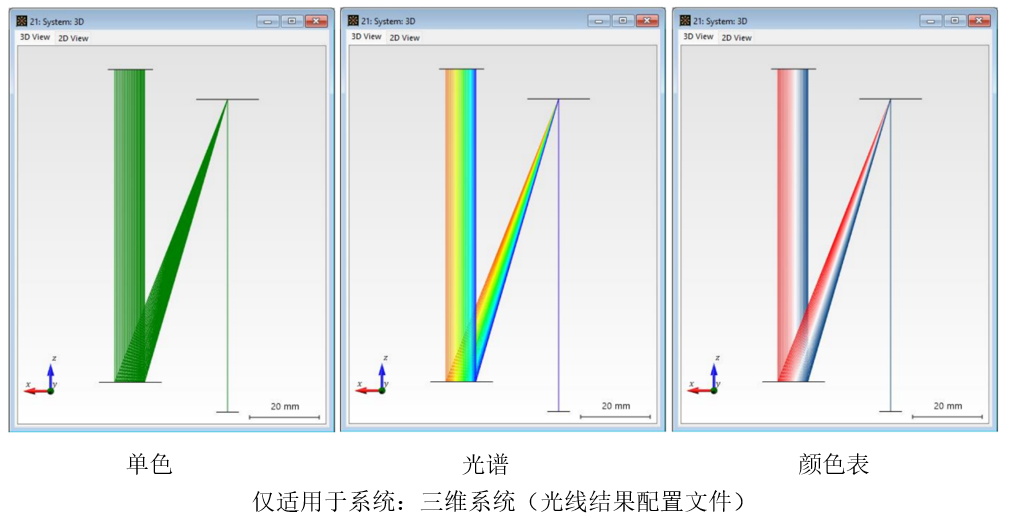

對于具有多波長或多模光源的光學系統，也可以通過使用波長的真實顔色或顔色表來根據其特定的波長或模式來描述光線。
理想反射光栅偶極子——第一級次

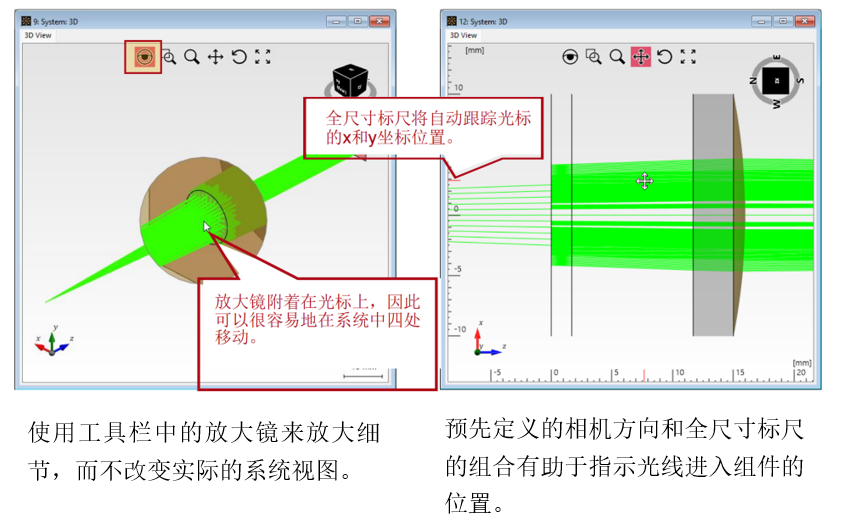

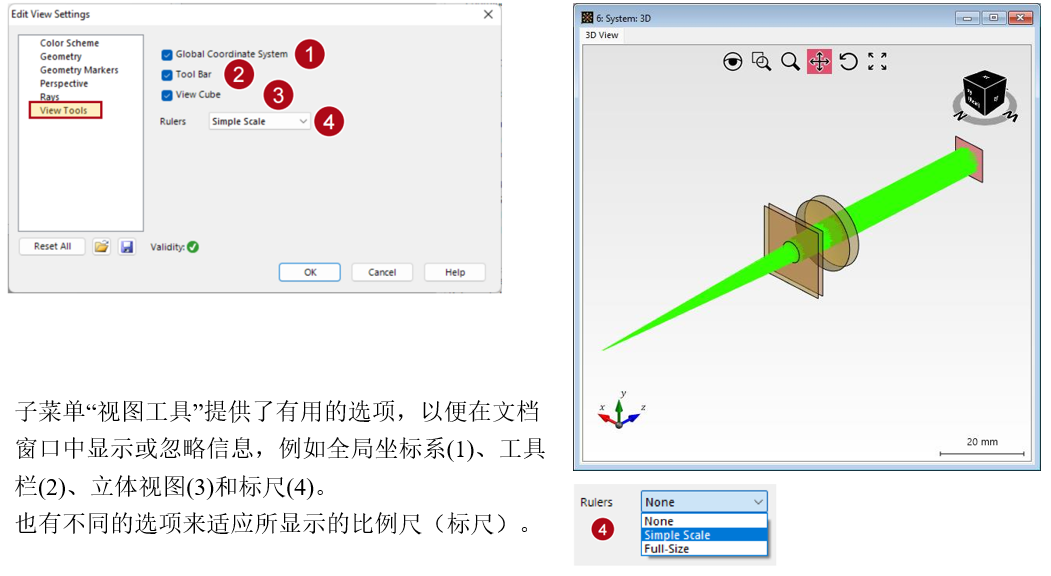

視圖工具
位置提示
為了提高易用性，我們還想強調一些額外的特性。

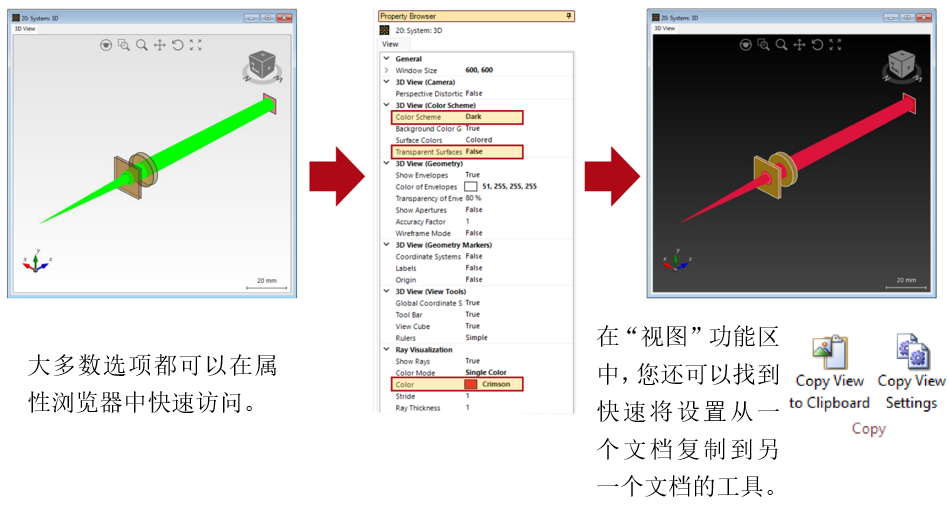

快速訪問提示

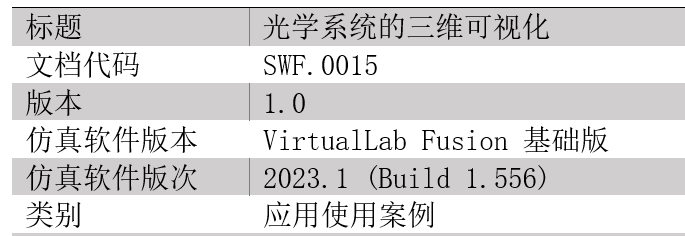

文檔信息
