使用棱鏡分束器的Mach-Zehnder幹涉儀互補幹涉圖樣的觀測

摘要


分束器是将光束一分為二的重要光學元件，是幹涉儀等許多光學實驗和測量系統的重要組成部分。作為一個典型的例子，在VirtualLab Fusion中建立了具有相幹激光光源的Mach-Zehnder幹涉儀，并利用非序列場追迹對其進行了分析。研究了理想結構分束器和實際結構分束器的不同性能，并演示了相對相移變化引起的互補幹涉圖樣。

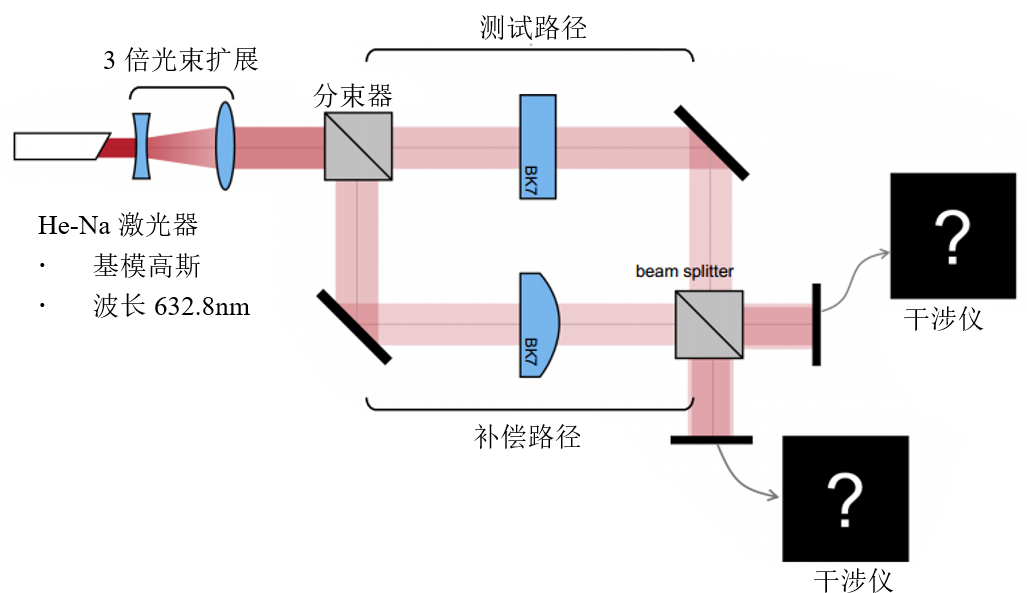

建模任務

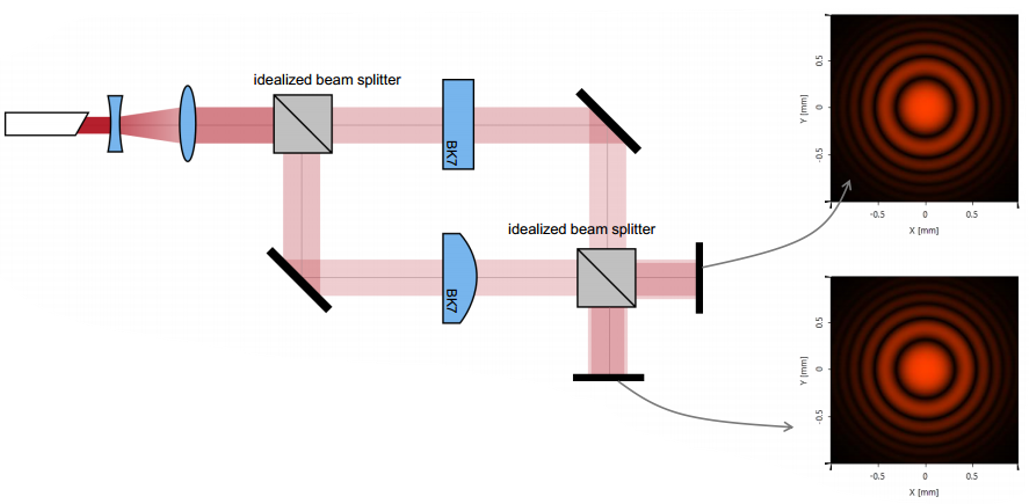

理想分束器幹涉圖樣



理想的分束器提供未修改的傳輸場和鏡像反射場。在傳播過程中沒有觀察到相移。


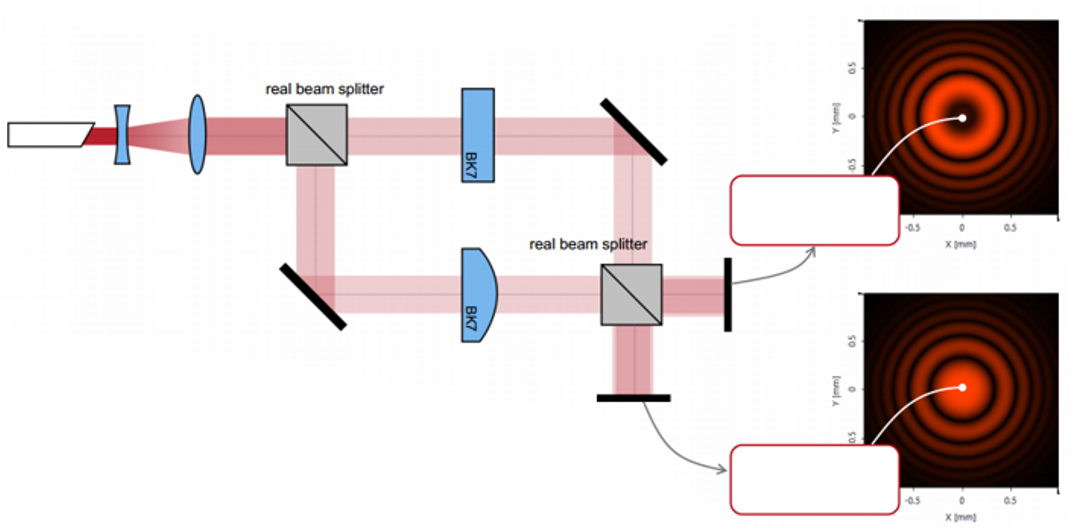

實際分束器幹涉圖樣



實際結構分束器有玻璃闆和介質塗層引入了一個𝜋的相移，構建和破壞了幹涉圖。

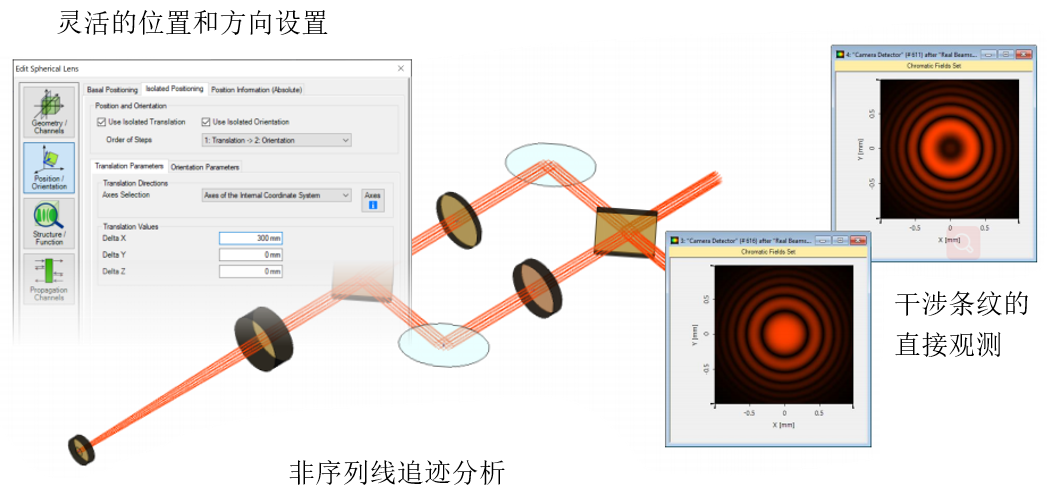

VirtualLab Fusion一瞥





VirtualLab Fusion中的工作流程



 設置輸入場

−Basic Source Models[教程視頻]

 使用曲面構造實際元件

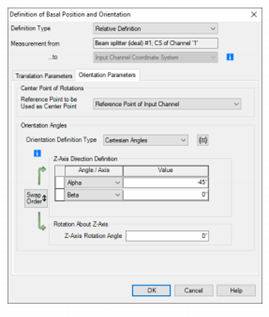

 定義元件的位置和方向

−LPD II: Position and Orientation [教程視頻]

 正确設置非時序追迹通道

−Channel Setting for Non-Sequential Tracing[使用案例]

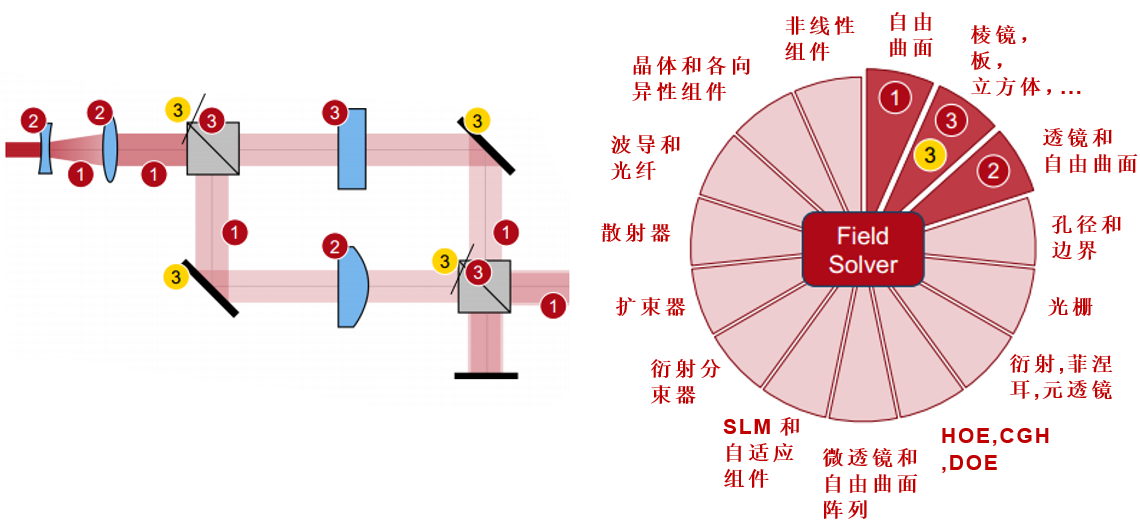

VirtualLab Fusion技術

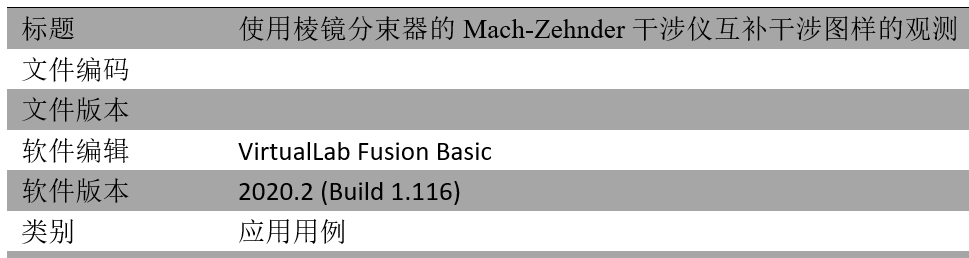

文件信息





進一步閱讀

- Mach-Zehnder Interferometer
