使用Python進行跨平台參數掃描

摘要

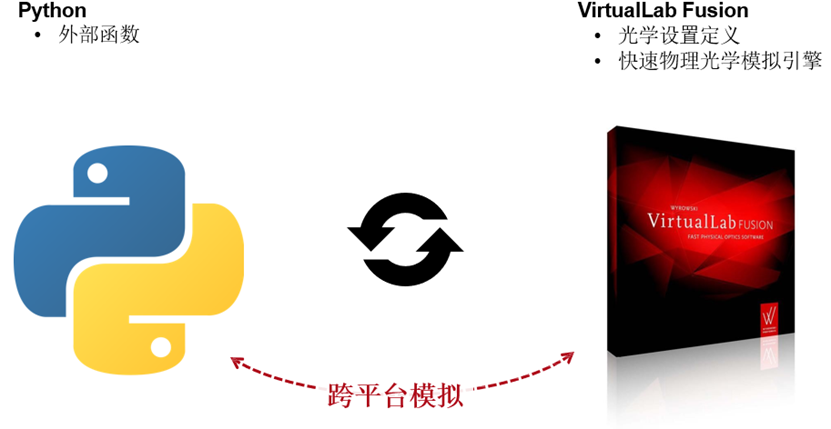

VirtualLab Fusion允許外部訪問其建模技術、求解器和結果。這有助于應用其他數據處理或優化工具來進一步研究光學模拟。在本示例中，我們演示如何使用Python腳本運行參數掃描，以及如何收集結果，這些結果可以通過Python提供的所有功能進一步處理。以光栅為例，嚴格分析了光栅的衍射效率。



此用例展示了…

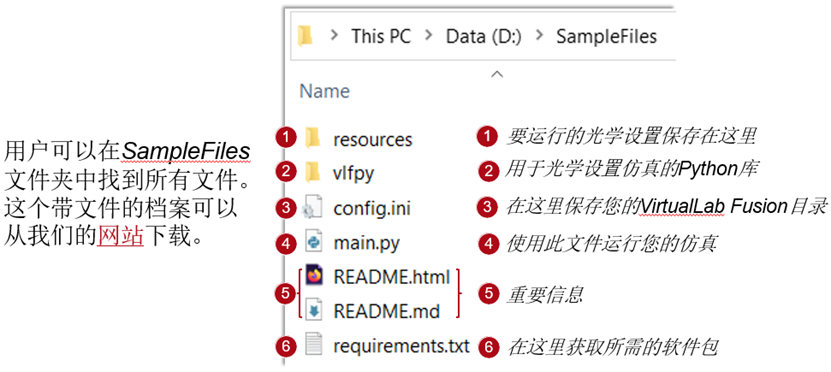

在哪裏找文件

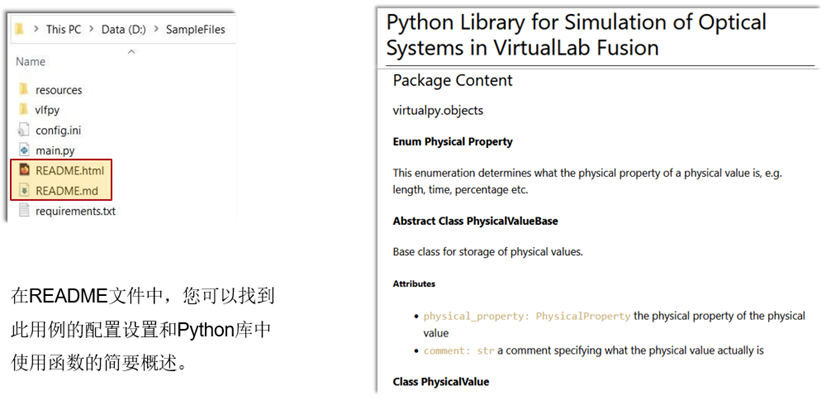

README文件

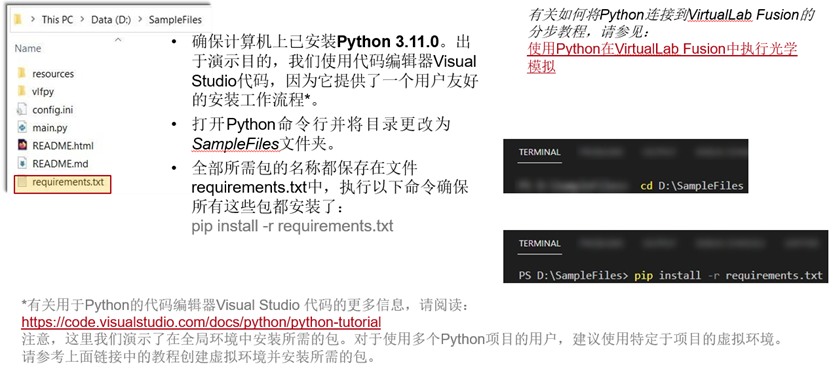

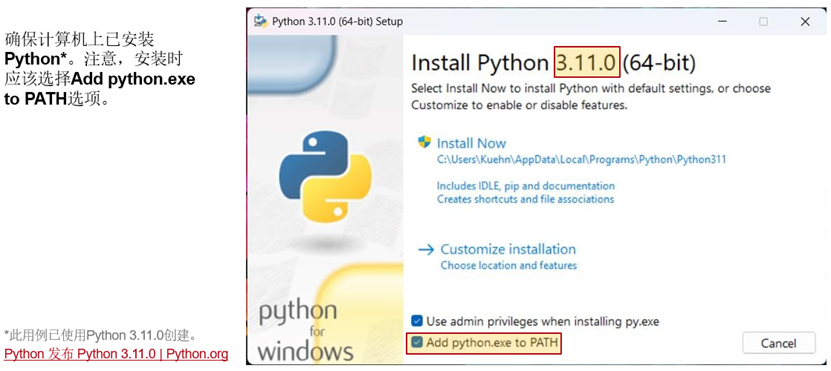

準備Python



準備Python

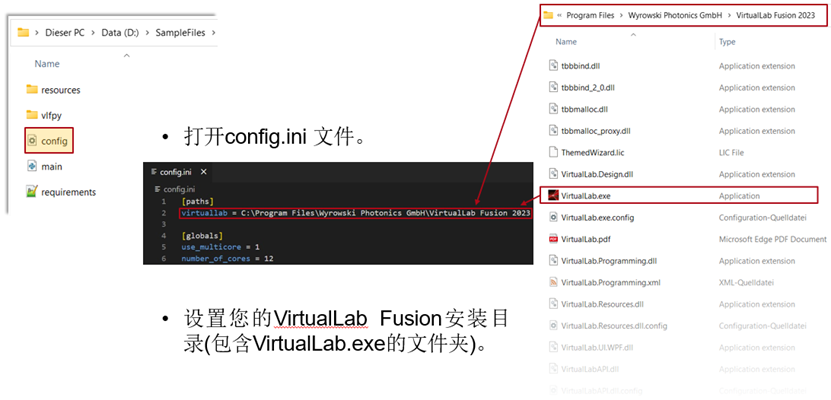

配置路徑

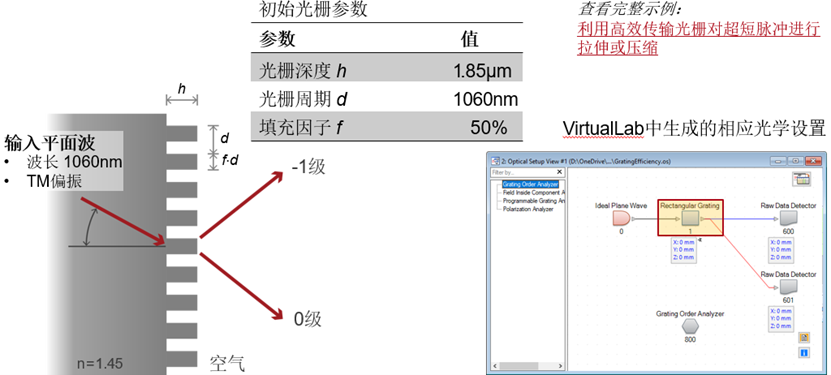

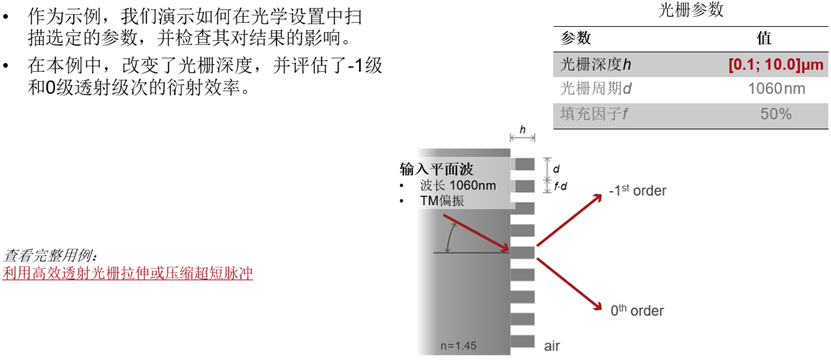

在VirtualLab Fusion中定義一個光學設置

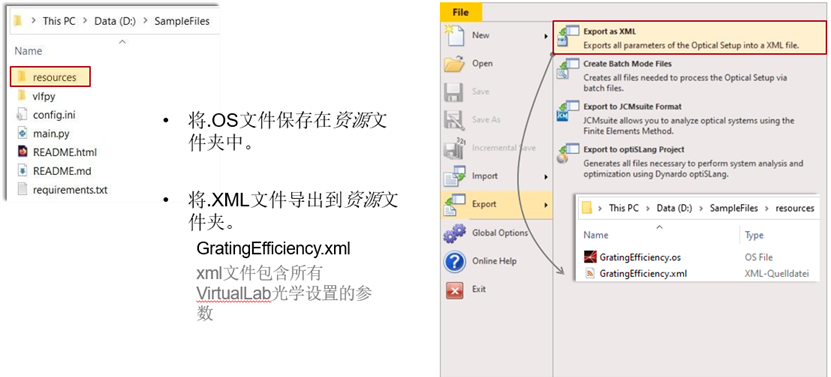

保存光學設置并導出參數到一個XML文件



運行模拟

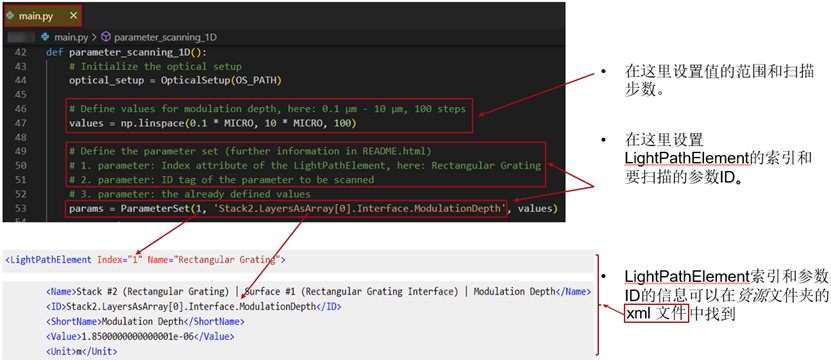

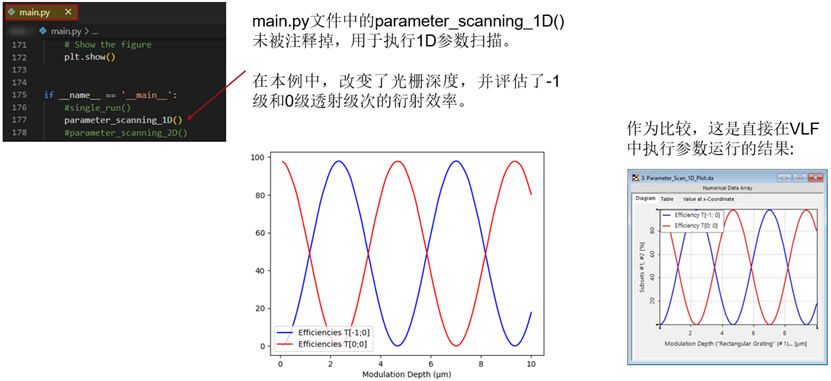

參數掃描——改變單個參數



參數掃描——改變單個參數



參數掃描——改變單個參數

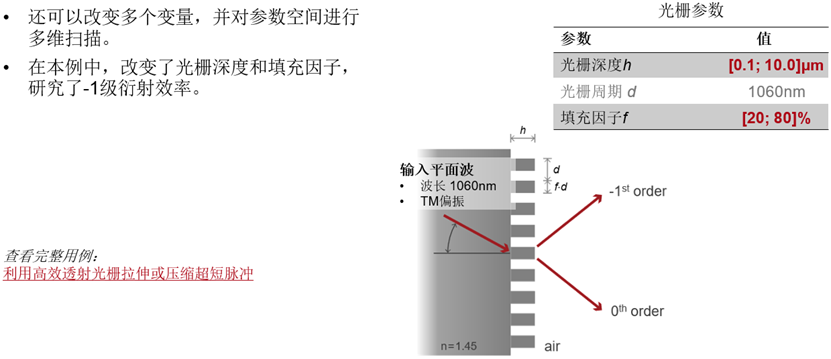

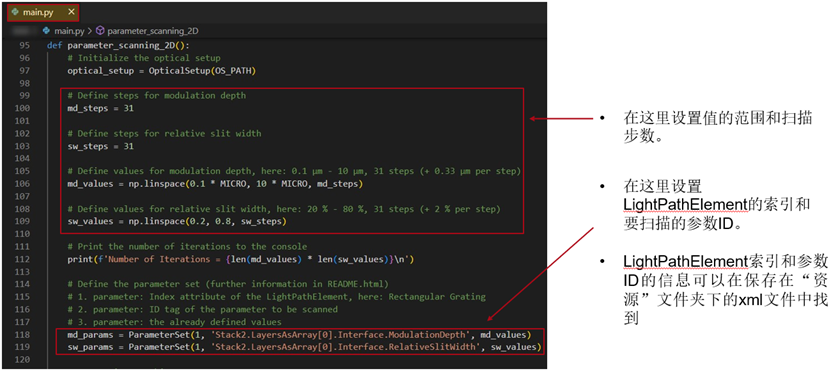

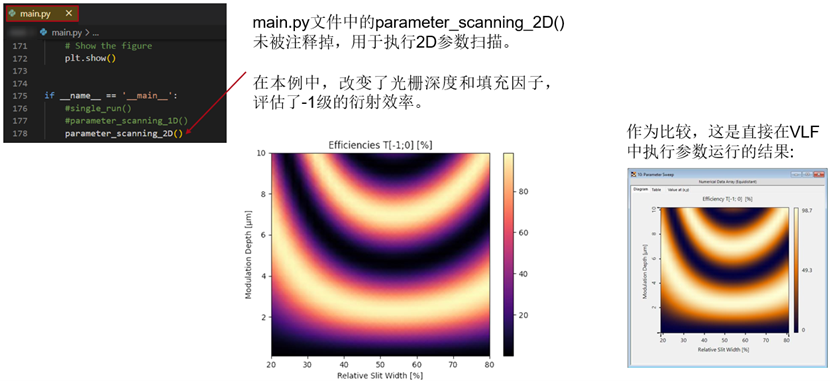

參數掃描——改變多個參數



參數掃描——改變多個參數



參數掃描——改變多個參數

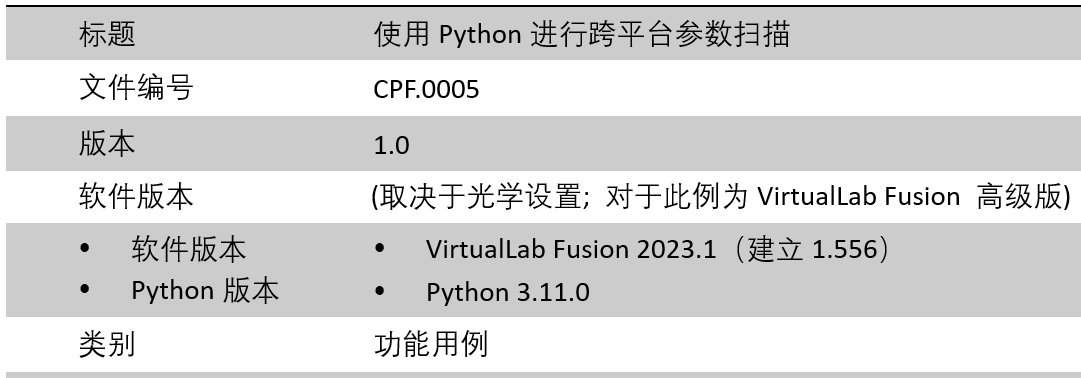

文件信息
