超稀疏電介質納米線栅偏振器

摘要



超解析介質納米線栅顯示出強烈的偏振依賴特性，因此可以用作寬帶反射器[J.W.Yoon等人，Opt.Express 23，28849-28856（2015）]。使用傅裏葉模态法（FMM，也稱為RCWA）研究選定納米線栅的偏振、波長和角度相關特性。對電場和納米線栅之間的相互作用進行了可視化。

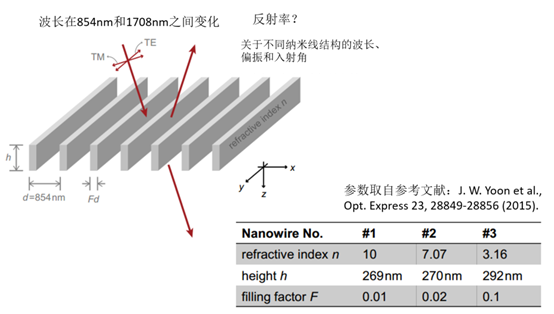

建模任務

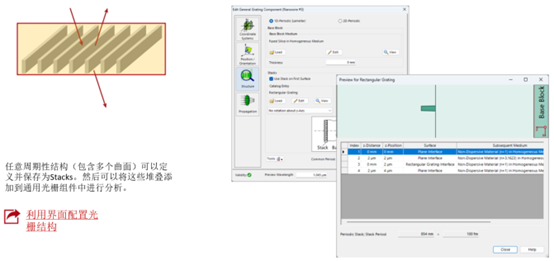

納米線

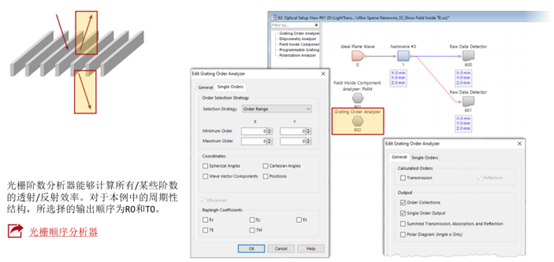

光栅級次分析器

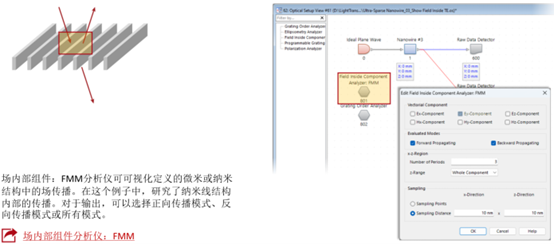

場內部分析儀

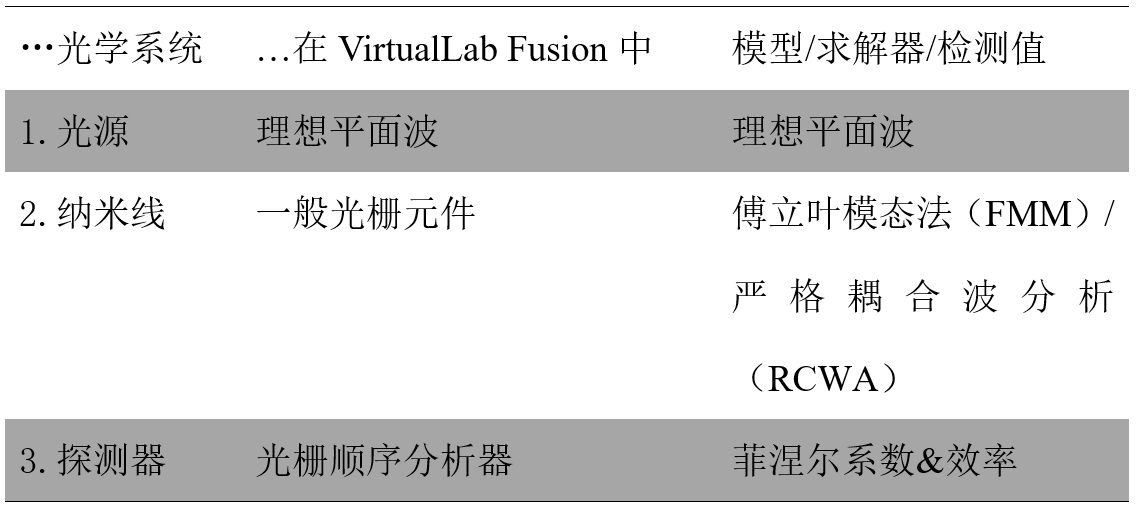

總結-組件…





參數掃描（1D）





參數掃描（2D）

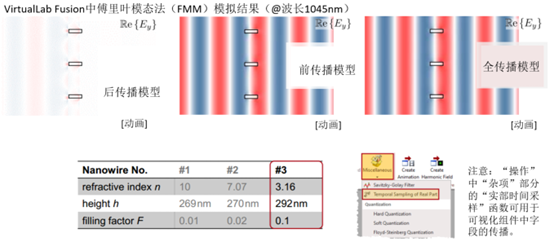

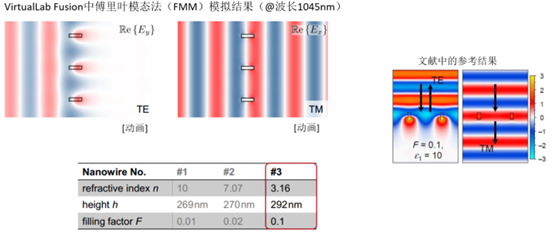

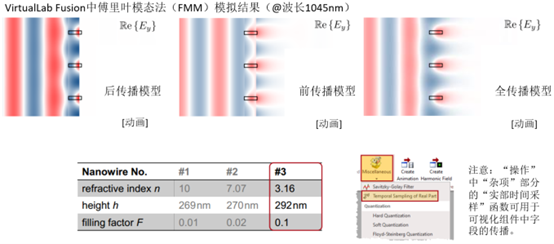

光栅內部場的可視化-TE





光栅內部場的可視化-TM

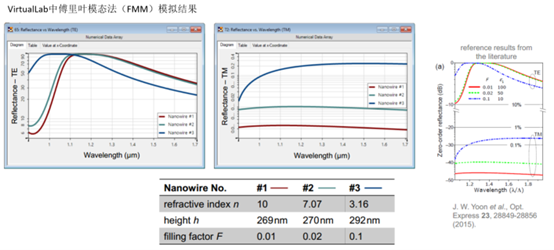

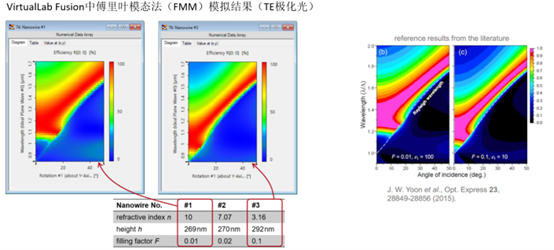

和文獻比較

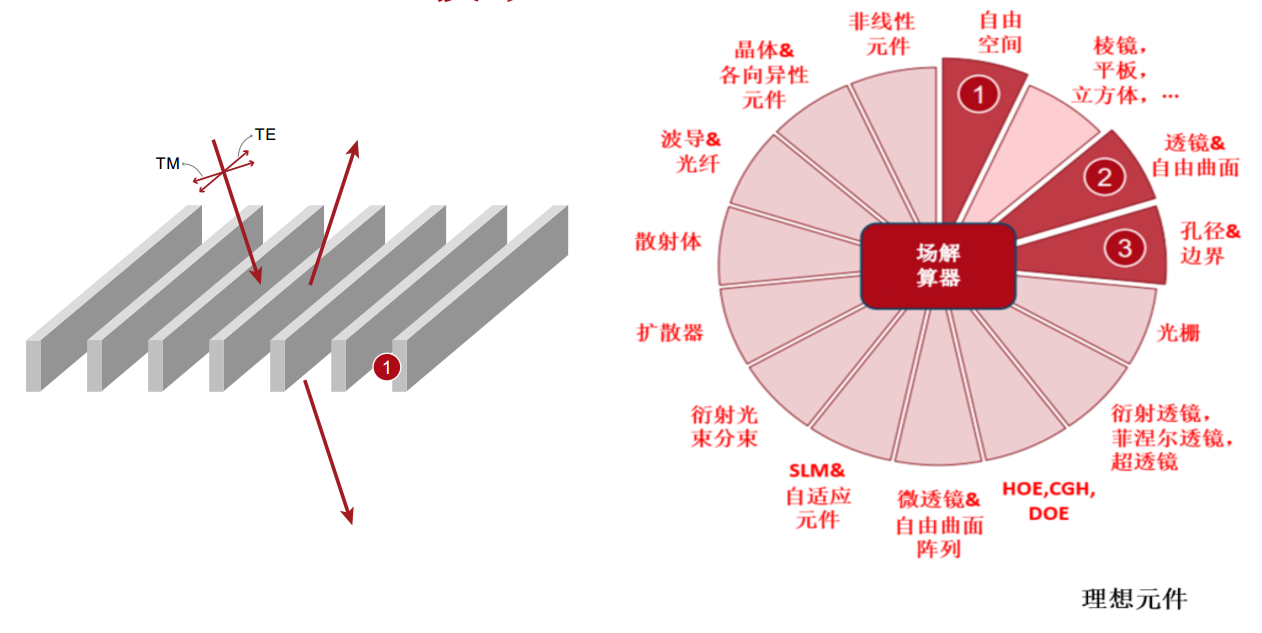

VirtualLab Fusion 技術

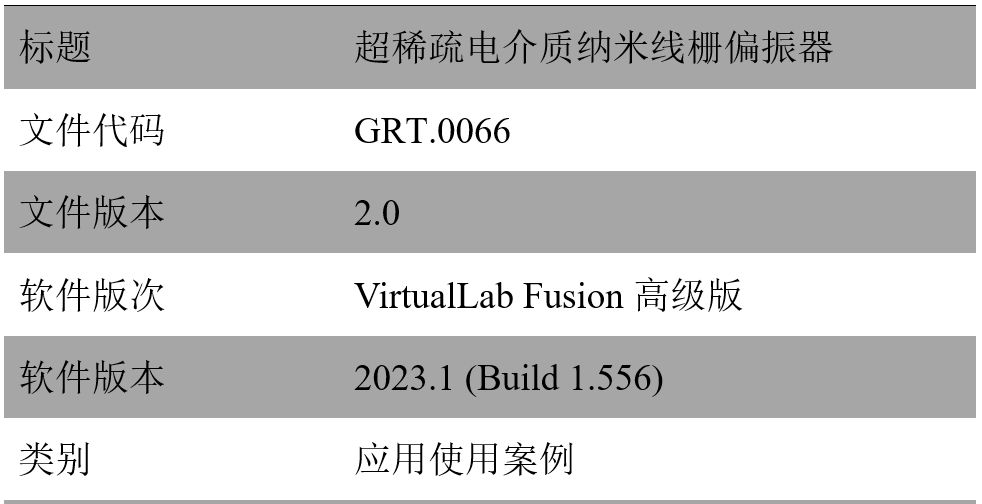

文件信息
