摘要
通用探測器是在VirtualLab Fusion中評估和輸出任何電磁場信息的最通用的工具。它能夠提供不同域（空間和空間頻域）和坐标系（場與探測器位置的坐标系）的信息。此外，它還可以通過使用非常靈活的內置或定制的附加組件，進一步評估入射光的信息，以計算任何物理、輻射度或光度測量。
通用探測器位置

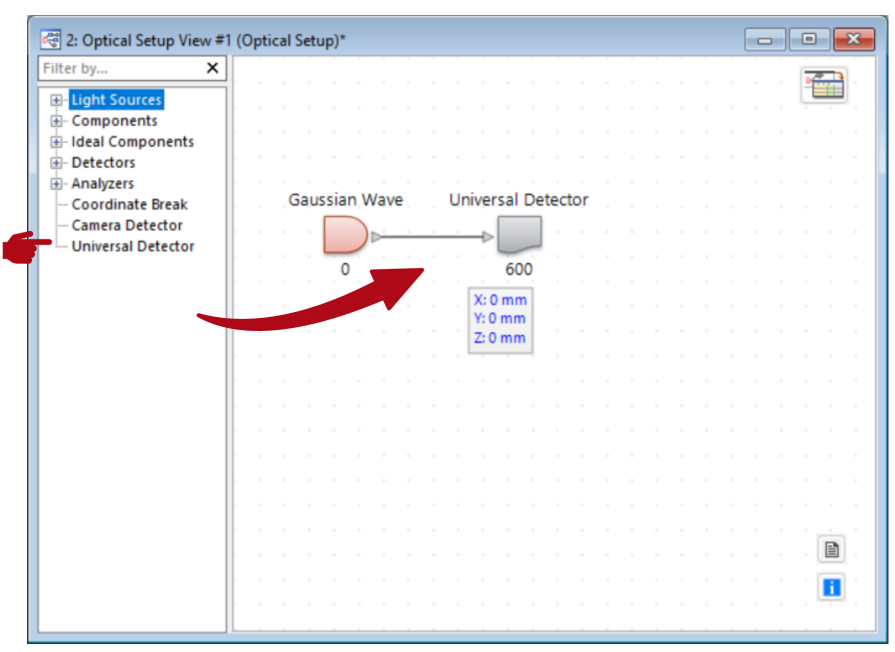

通用檢測器可以在光路徑編輯器的組件樹中找到，要添加到您的系統，隻需要将其拖放到所需的位置。

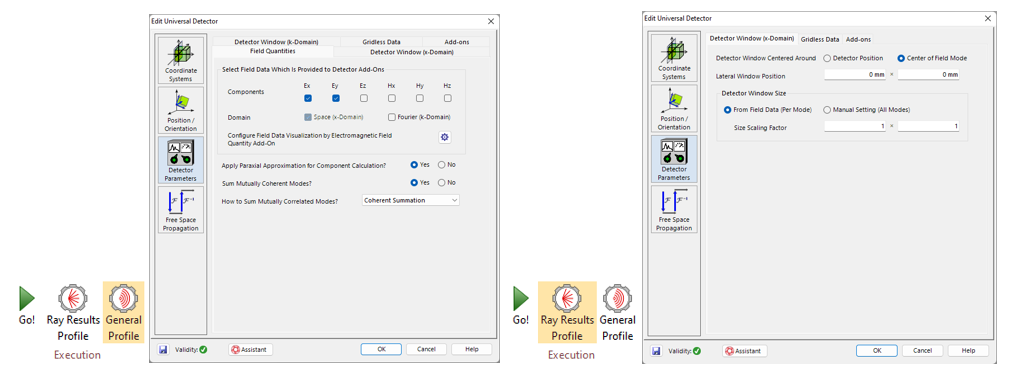

具有不同建模配置文件的通用探測器
通用探測器中的可用選項取決于是選擇幾何光線結果配置文件還是一般配置文件。

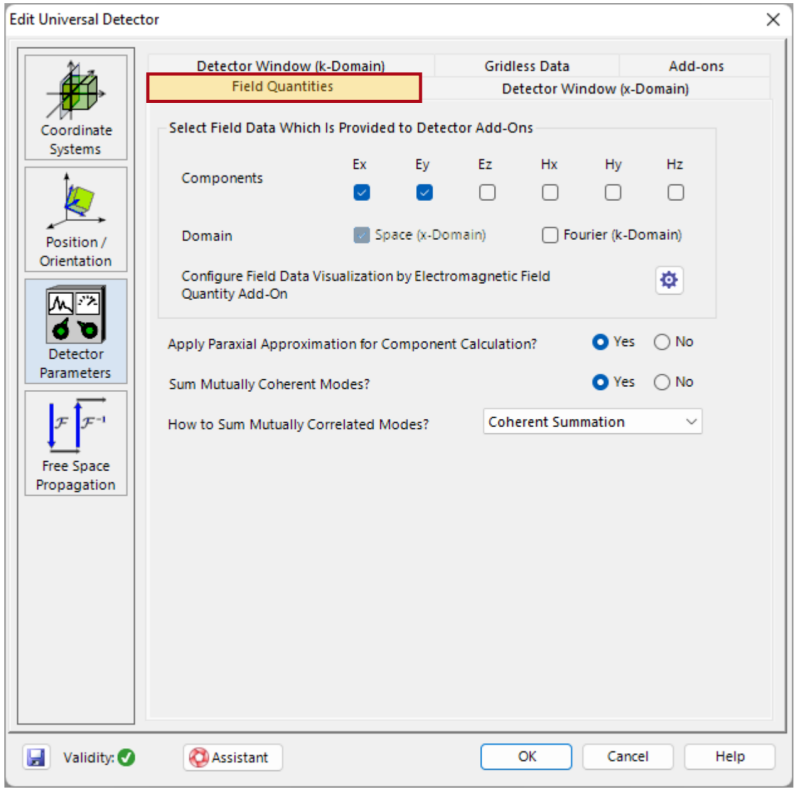

場參數（一般配置文件）
場分量：

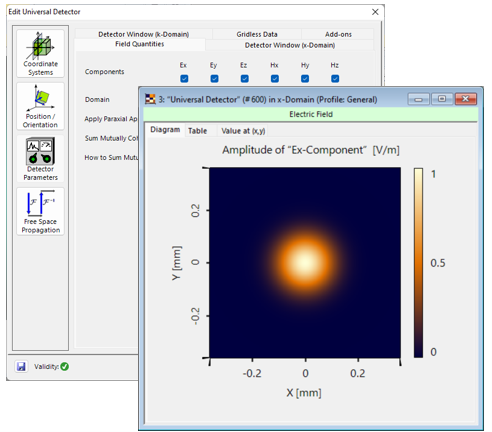

确定所探測到的電磁場的哪些分量。必須至少選擇一個分量。注意：VirtualLab Fusion使用Ex和Ey進行光場傳播，并根據需要計算其他場分量。
域：
探測器可以在x域和/或k域中評估和輸出數據。
使用近軸近似來計算場分量：
确定探測器是否使用近軸近似來計算電磁場的附加分量。（見：近軸假設）
求和相互關聯的模式：

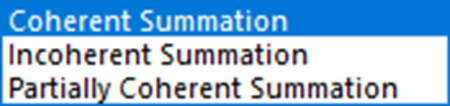

如果此選項被激活，則将在執行任何進一步的演化或輸出之前求和相關模式。它提供了三個求和方式：

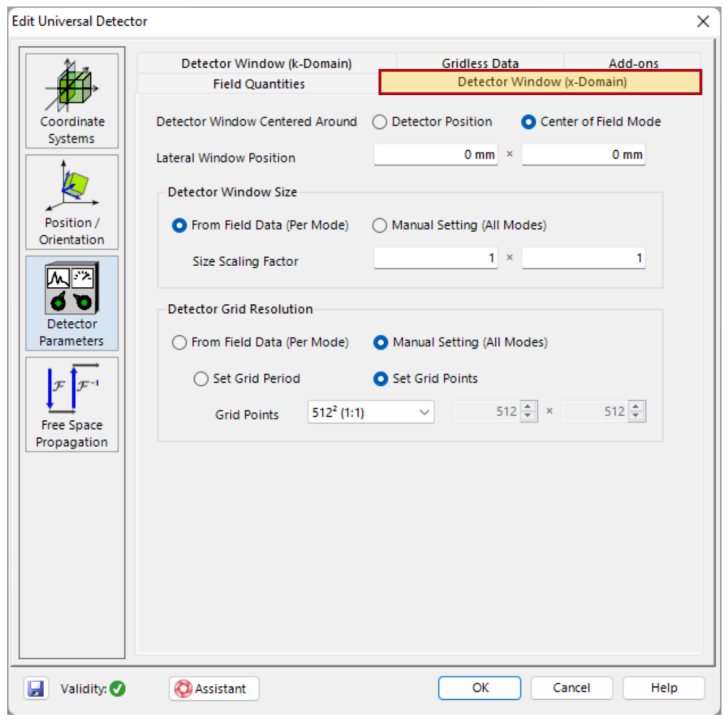

探測器窗口
注意：探測器窗口（k域）的選項相似，隻是單位不同。

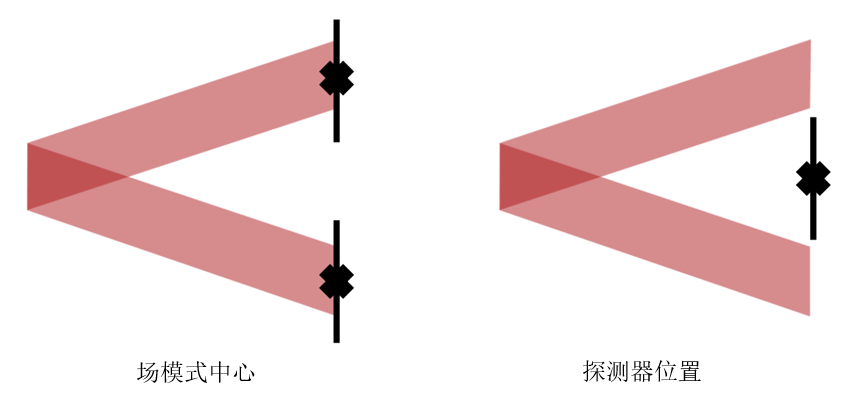

探測器窗口的中心位置和大小可以根據坐标系和每個單獨模式的擴展或探測器的位置來定義。
用戶還可以配置，采樣是單獨處理（按模式）還是在共同的網格上處理。此網格可以由周期（采樣距離）或網格點（采樣點數）指定。

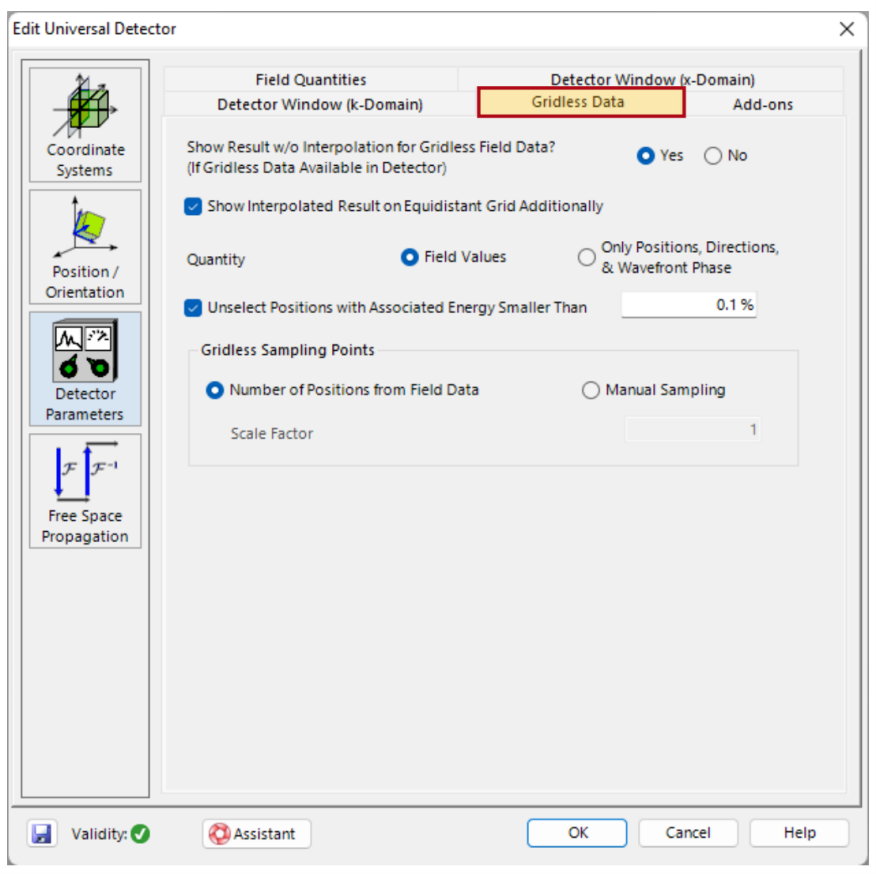

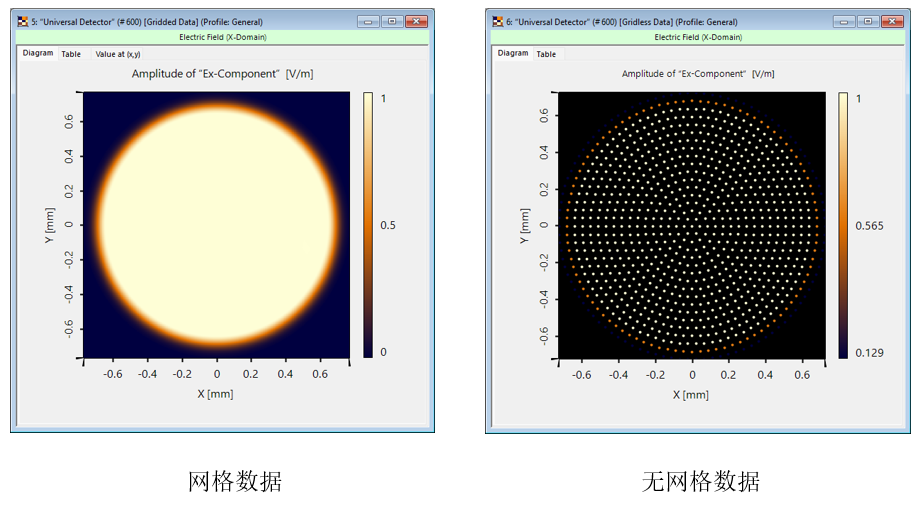

無網格數據
注意：激活在等距網格上顯示插值結果。則将另外輸出網格數據和無網格數據（如果可用的話）。
如果使用無網格數據進行傳播，探測器也可以可視化這種數據類型。場樣本的無網格模式要麽在網格信息之外，要麽單獨輸出。此外，輸出信息的量（數量）可以減少到适當的位置和方向（如光線追迹結果）。請注意，這将隻适用于單一模式或相幹求和被禁用。
探測器附加組件——電磁場量
附加組件是一種通用的工具，它允許基于入射場數據（單個物理值或二維數組）對任何值進行附加計算。它們被組織在樹狀列表中，因為一個附加組件需要另一個附加組件的結果。

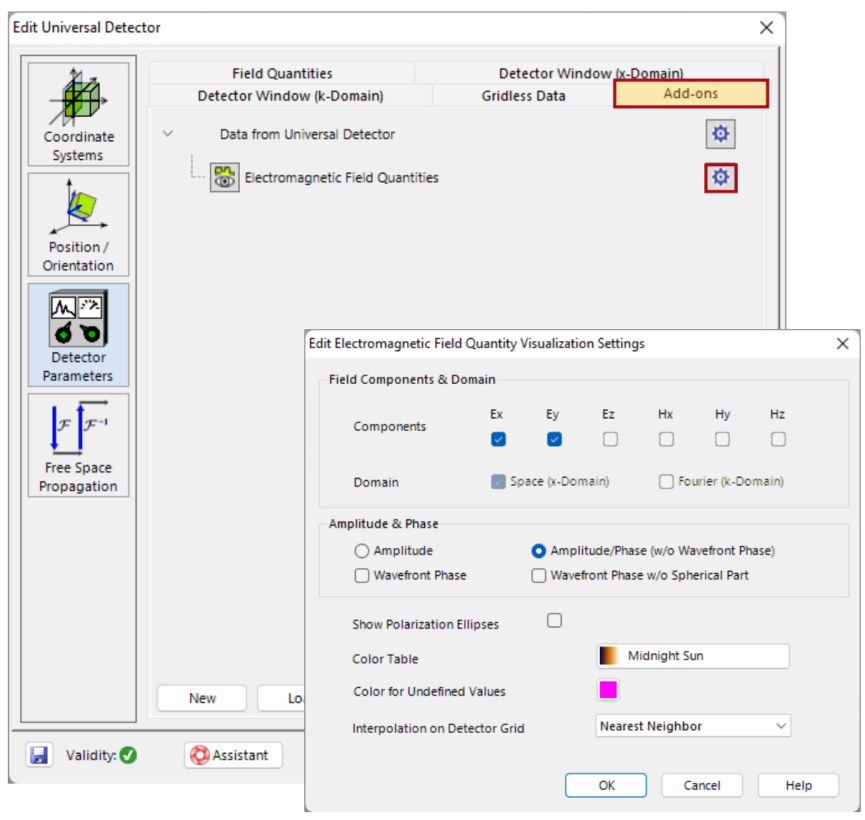

默認情況下，電磁場量附加組件是預配置的，不能被删除。它可以輸出x和/或k域中的任何場分量。請注意，隻能輸出場分量，并在“場量”選項卡中選擇了它們（但不需要輸出所有分量）。此外，可以輸出振幅或波前相位的選項，以及顯示選項。
探測器附加組件——自定義附加組件
雖然所有的附件組件都會被計算，用戶依然可以指定需要顯示的結果。
結果會被顯示。
結果不會被顯示。

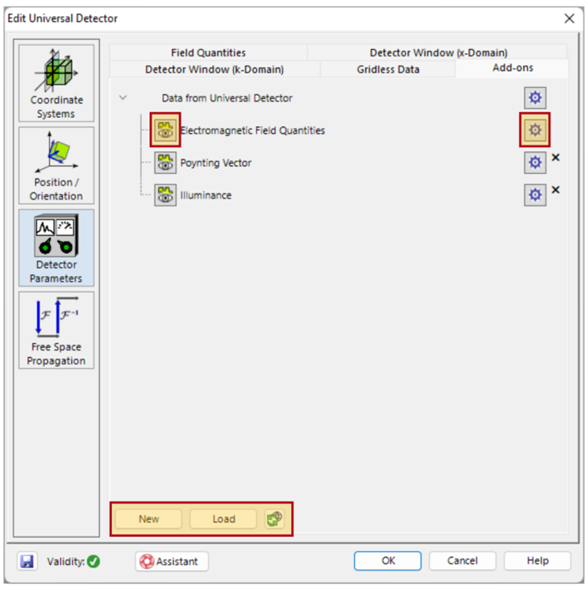

每個附加組件都帶有自己的選項集。它們可以通過 按鈕訪問。
在這個區域，可以從官方提供的數據庫創建或加載探測器附件組件。
-按鈕允許通過互聯網同步數據庫和搜索新的或更新的附件組件。
探測器附加組件——層次結構樹
注意：探測器附加組件可以通過拖放方式在樹列表中移動到所需的位置。
默認情況下，通用探測器根據“場量”選項卡中指定的場分量為所有插件提供電磁場信息。有些附加組件隻需要單個場分量，而其他組件則需要所有6個分量（E和H）的全套分量。此外，一些附加組件需要一個不同的物理量作為輸入（例如，坡印廷矢量）。為此目的，可以将附加組件放在樹中。

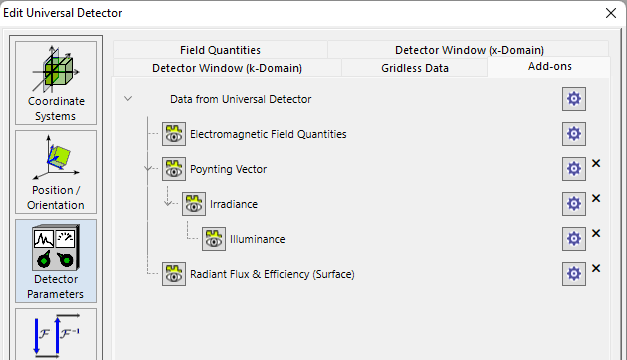

在本例中，對場數據應用坡印廷矢量附加組件來計算x域中的坡印廷矢量。所得到的信息可以用于計算（光譜）輻照度，并進一步處理以計算照度。相比之下，輻射通量和效率（表面）需要完整的場數據集。因此，它被定位在一個新的分支上。
探測器附加組件——注釋文檔

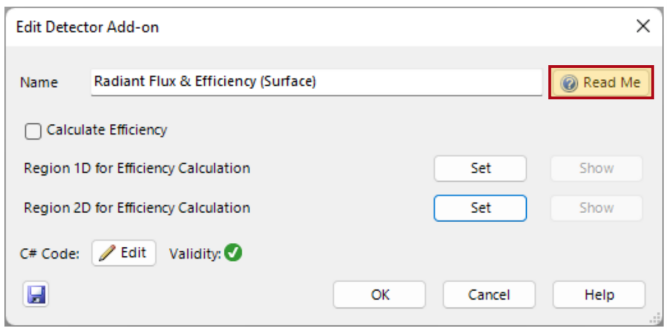

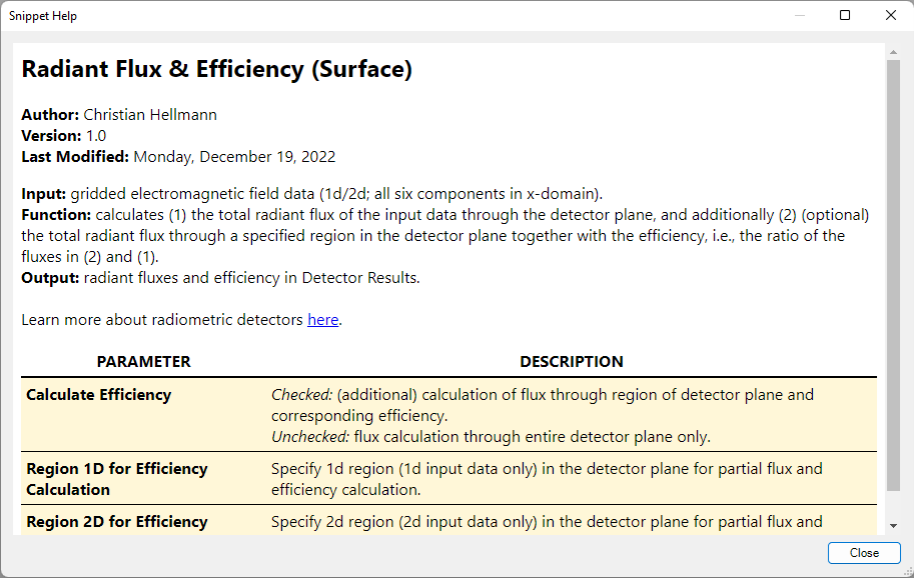

官方數據庫中的每個附件組件都提供了一個“注釋文件”文檔，解釋了其功能，并給出了輸入和輸出參數。
第2023.1版-附加組件概述
官方數據庫将可用的探測器附加組件分類為子類别。随着2023.1版本的發布，有以下附加組件：
橫向範圍測量：
橫向範圍x%的最大全寬度（FWx%M）
橫向範圍最小矩形（FWxM）
橫向範圍标準偏差
橫向範圍平方和的百分比
光度測量：
照明
發光能量密度
發光能量
發光通量和效率（固體角）
發光通量和效率（表面）
發光強度
輻射測量：
光強
輻照度
坡印廷矢量
輻射能量密度
輻射能量
輻射通量和效率（固體角）
輻射通量和效率（表面）
系統效率（x域）
系統效率（k域）
區域指示：
從光波導中添加區域信息

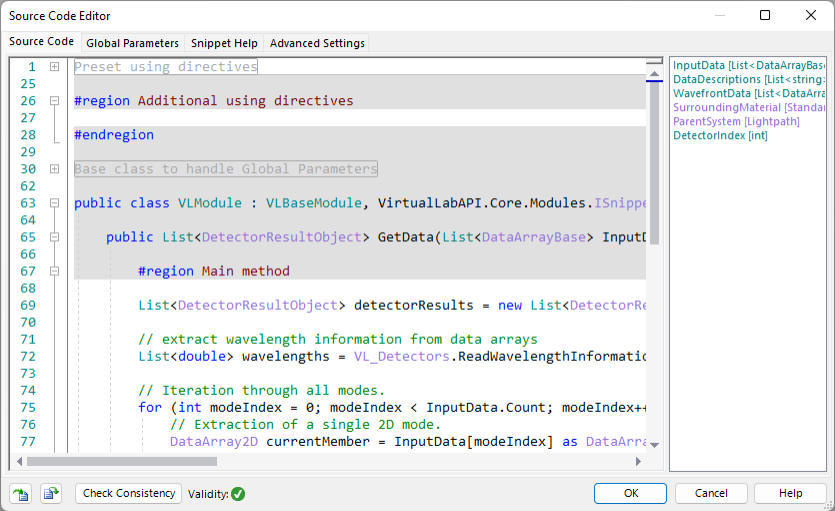

探測器附件組件-可編程的代碼片段
