F-Theta掃描鏡頭的性能評估

摘要

F-Theta 透鏡通常用于Galvo類掃描儀的激光材料加工系統。 對于這樣的鏡頭，聚焦點沿目标平面的位移與鏡頭焦距和掃描角度的乘積成正比。然而，沒有完美的 F-Theta 系統，因此在任何給定的系統中都會出現與理想行為的偏差。 借助快速物理光學建模和設計軟件 VirtualLab Fusion 中的掃描源，我們通過測量不同角度下實際光斑位置與期望值之間的偏差來分析給定 F-Theta 透鏡的性能。

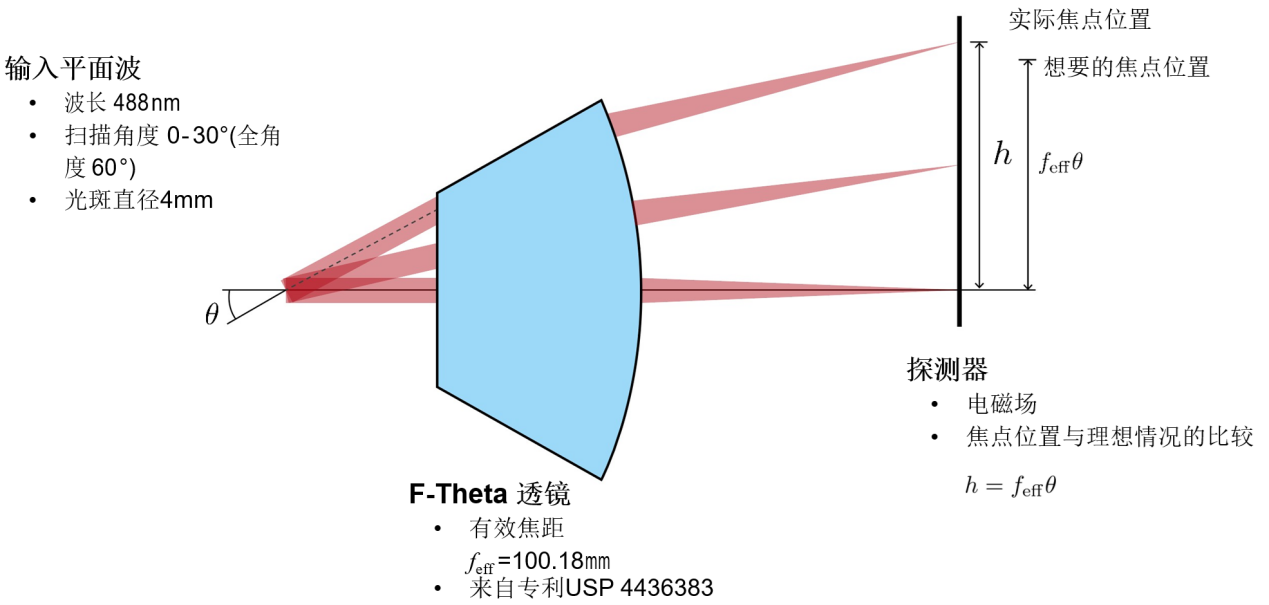

任務描述

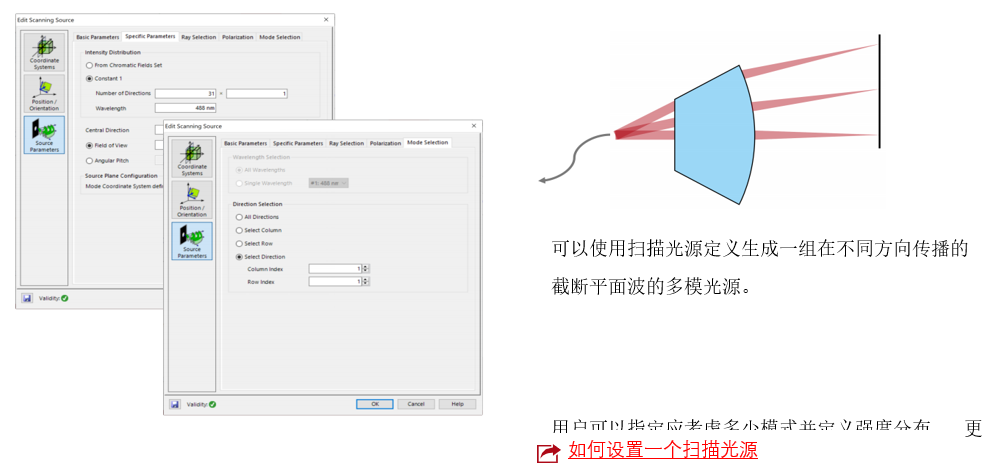

系統構建模塊 - 掃描光源



系統構建模塊 – 鏡頭系統組件

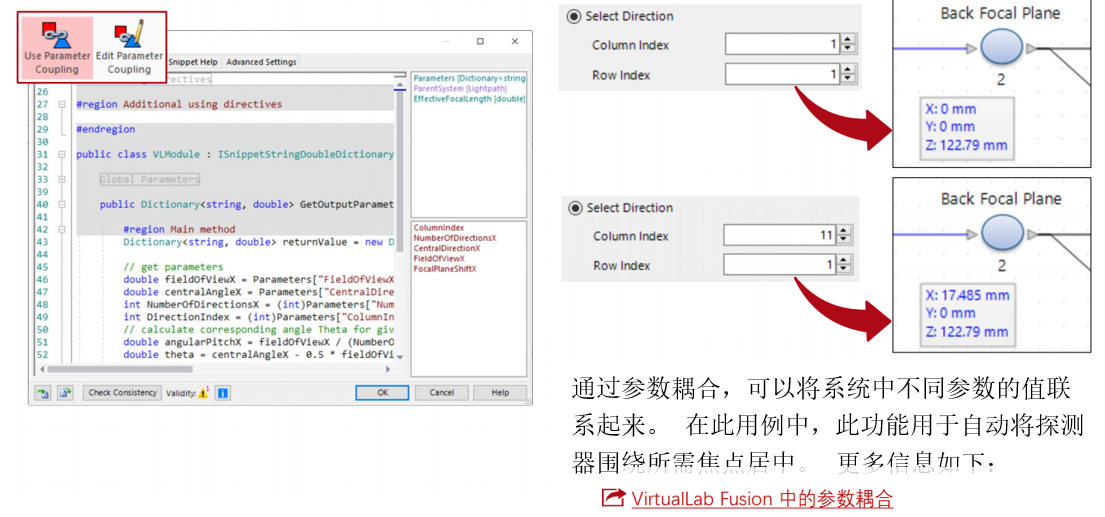

VirtualLab Fusion技術系統構建塊——參數耦合

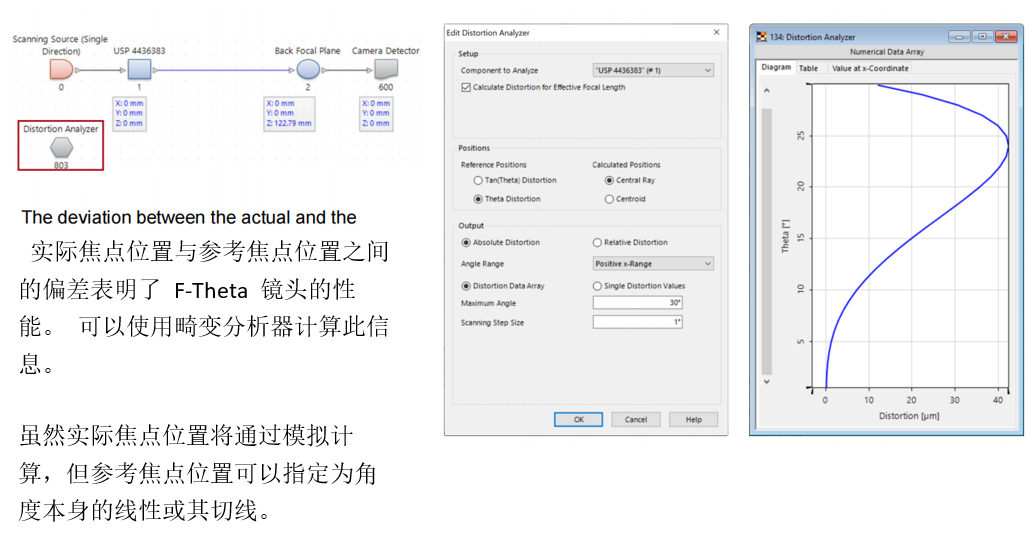

系統構建模塊——畸變分析器

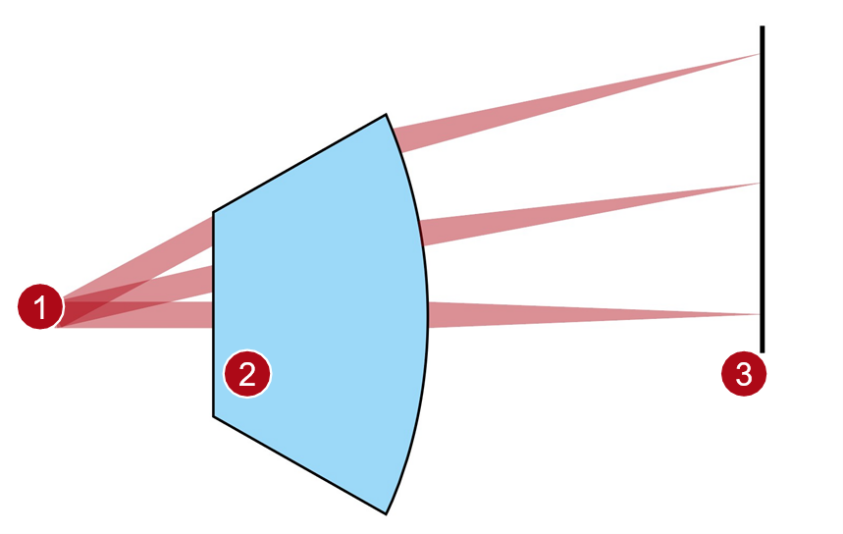

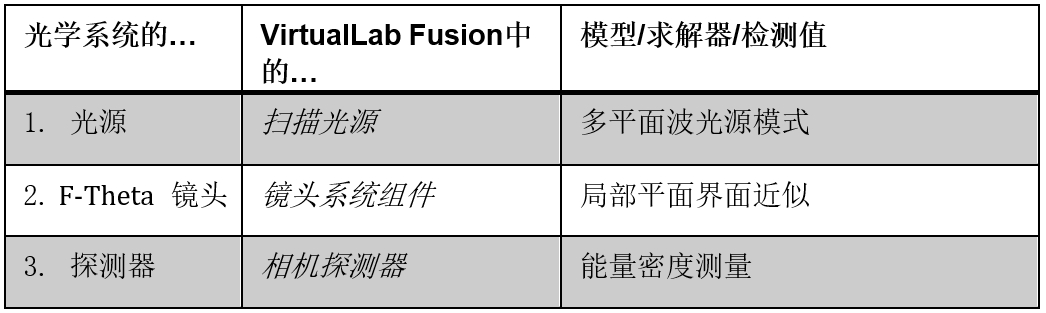

總結-組件…

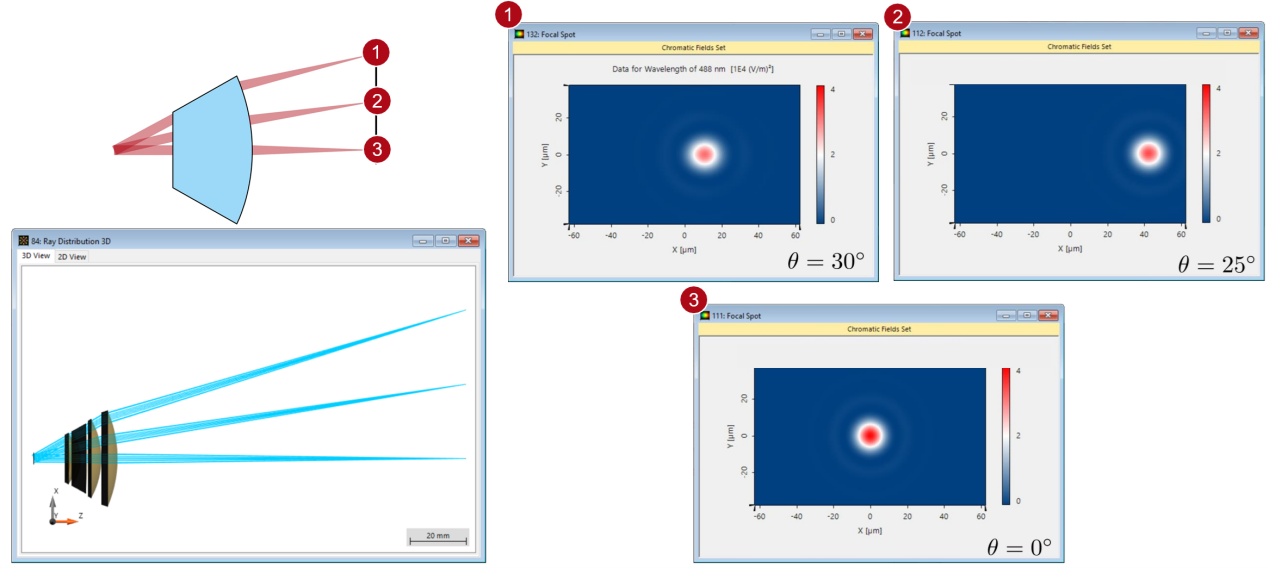

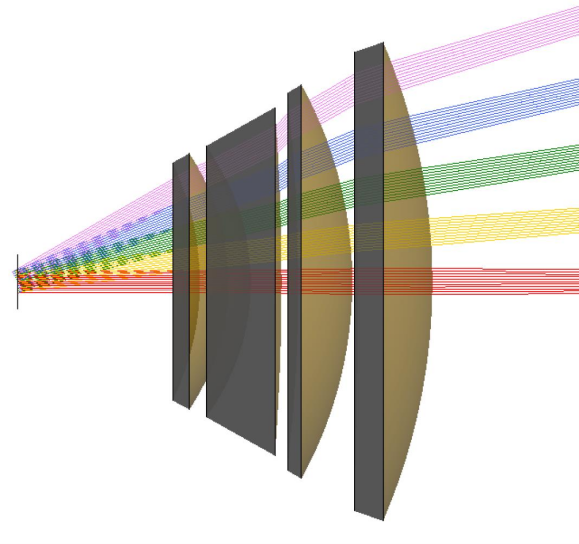

系統印象

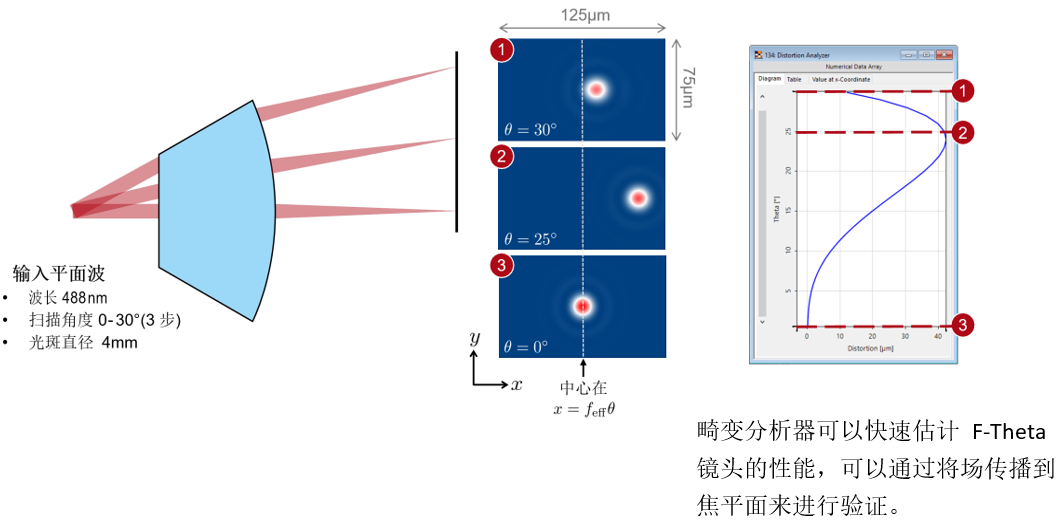

性能評估 – 光斑位置偏差

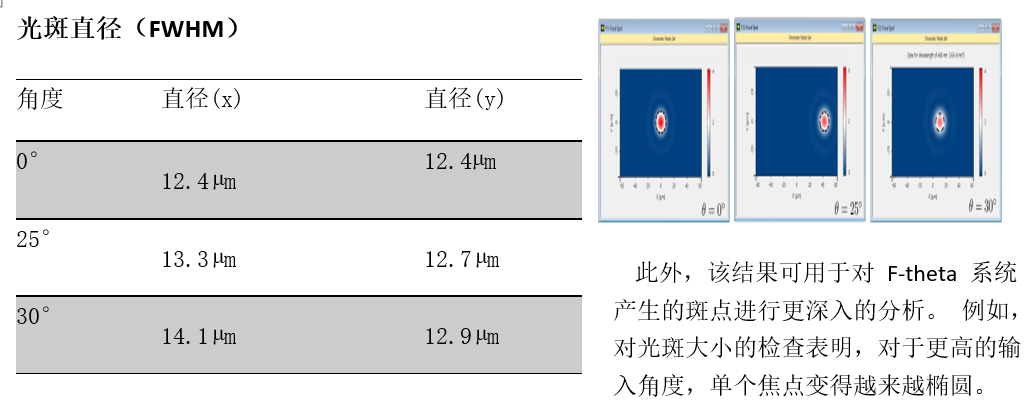

性能評估 - 光斑直徑測量

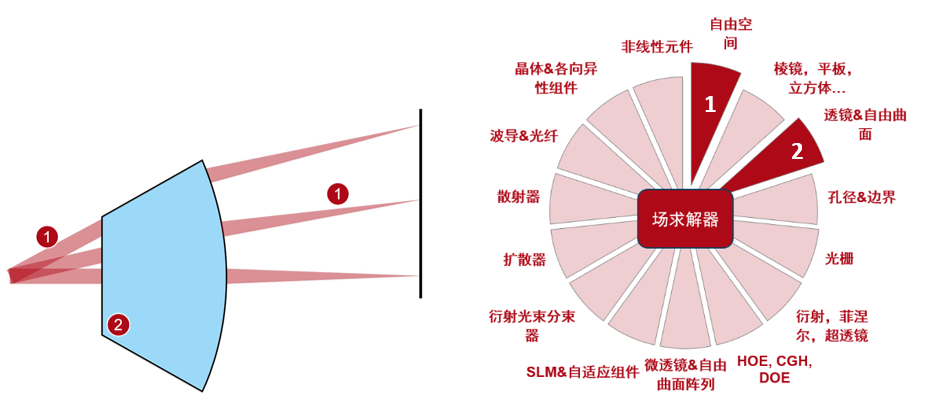

VirtualLab Fusion技術

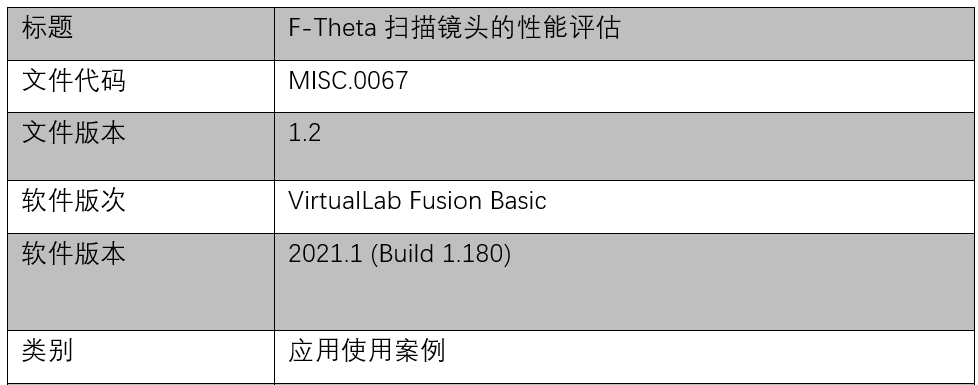

文件信息
