摘要
受激發射損耗(STED)顯微鏡描述了一種常用的技術,以實現在生物應用的超分辨率。在這種方法中,兩束激光—一束正常,一束轉變成甜甜圈模式—被疊加到熒光樣品上。通過使用熒光過程的發射和損耗以及利用由此産生的飽和效應,與通常的顯微鏡技術(例如,寬視場顯微鏡)相比,後反射光顯示出更高的分辨率。在本文檔中,介紹了這種設備的基本設置。為了模拟飽和效應,在焦點區域采用等效孔徑。

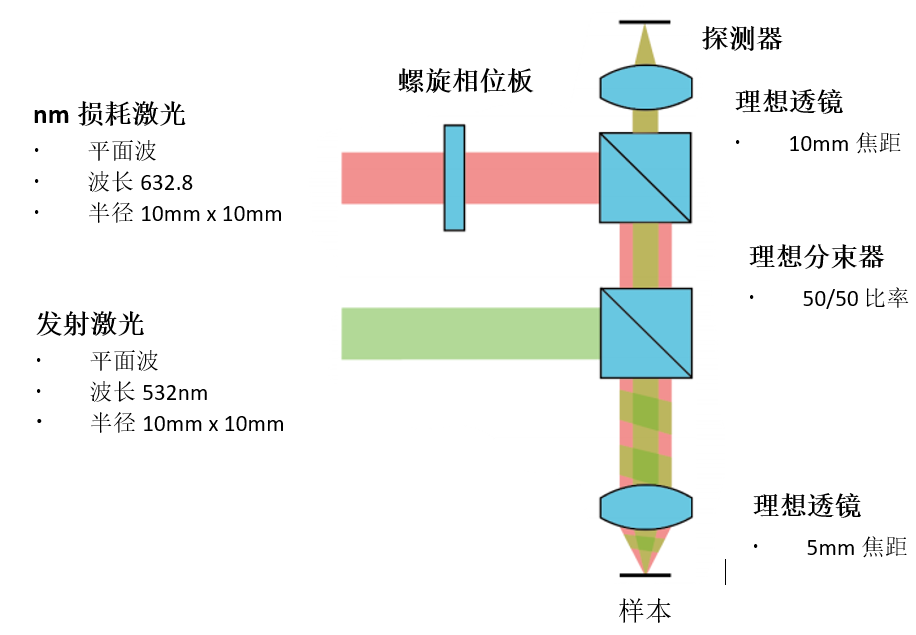

任務說明

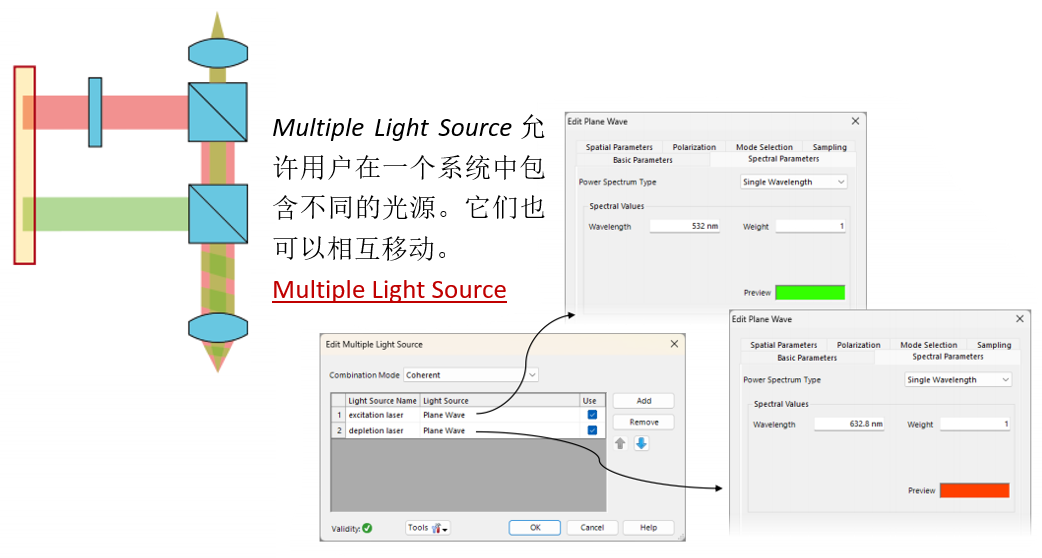

多重光源

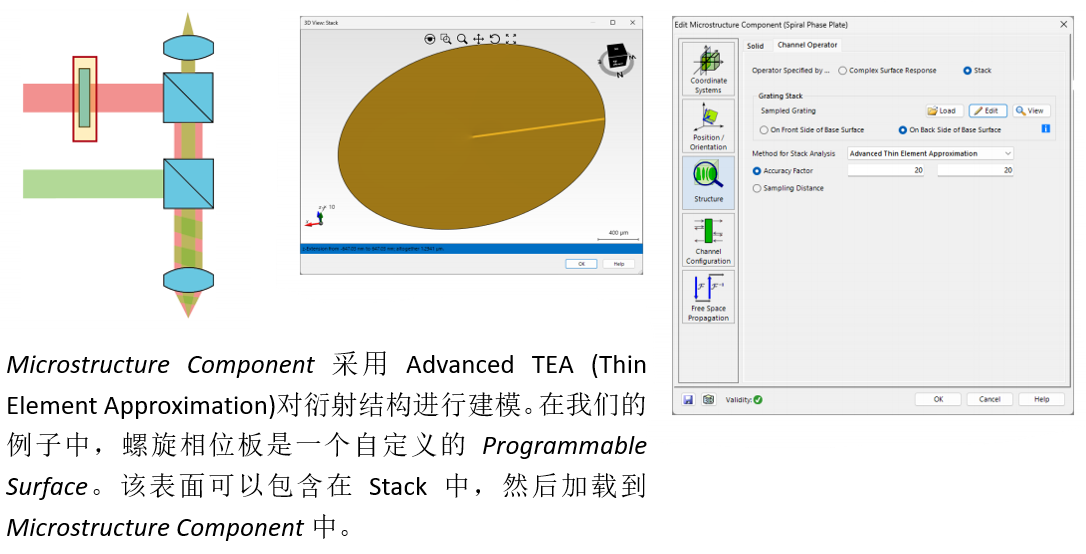

螺旋相位闆

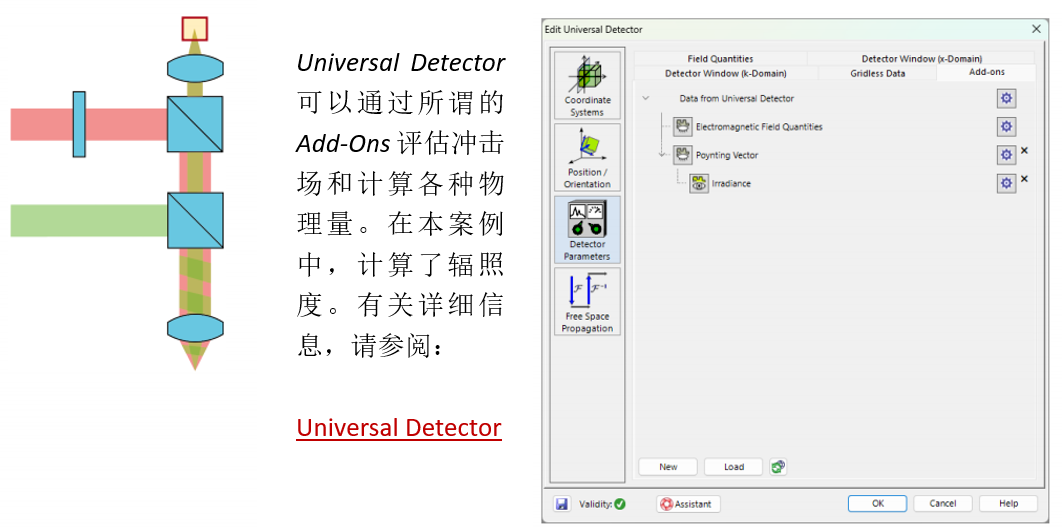

探測器插件

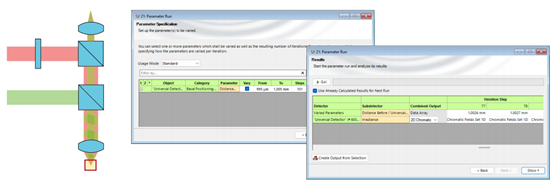

參數運行
為了實現焦點區域的z-掃描,可以執行參數運行。使用此工具,用戶可以輕松改變整個光學系統的單個參數或一組參數。有關詳細信息,請參閱:
Usage of the Parameter Run Document

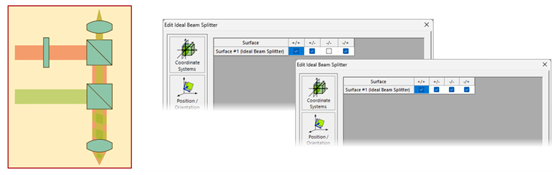

非時序建模
将通道配置模式切換設置為Manual Configuration後,用戶可以為系統中的每個表面指定為模拟打開哪些通道。運行模拟時,将對活動光路進行初步分析(通過所謂的Light Path Finder)。然後引擎将沿着這些光路将場追蹤到系統中存在的探測器。
Channel Setting for Non-Sequential Tracing

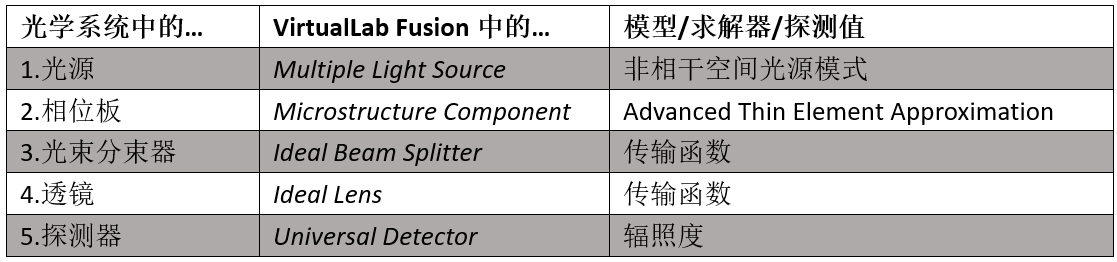

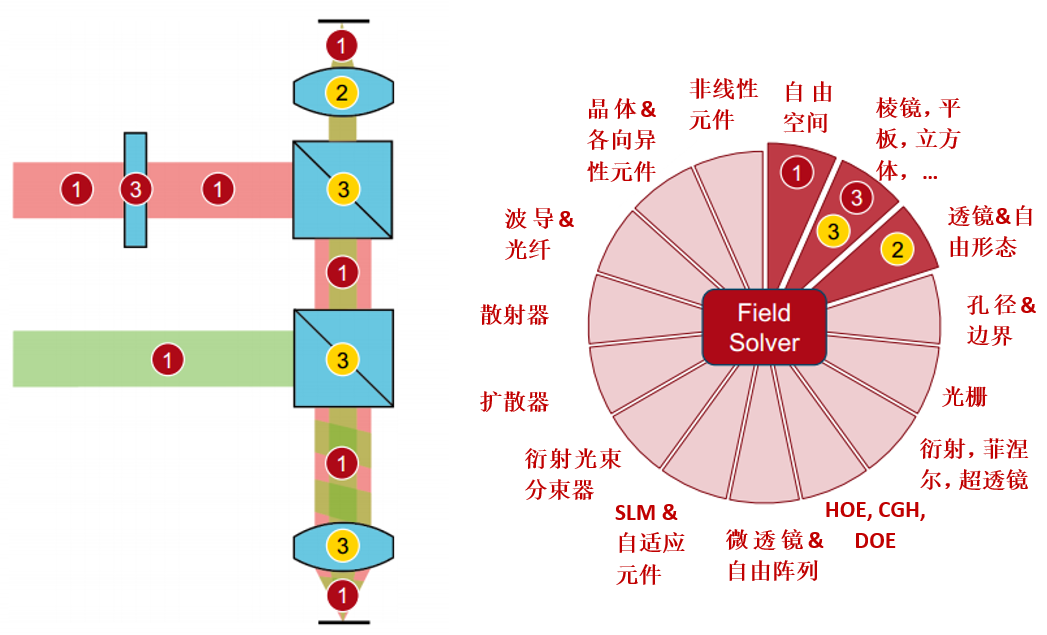

總結 – 組件…

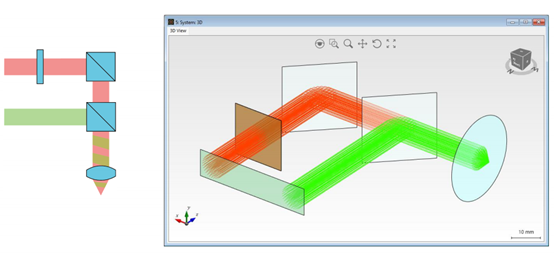

系統觀感

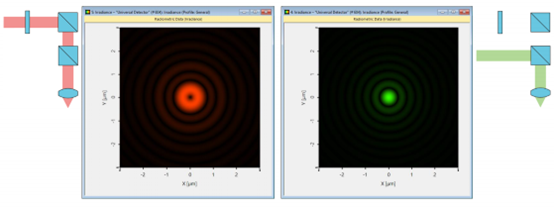

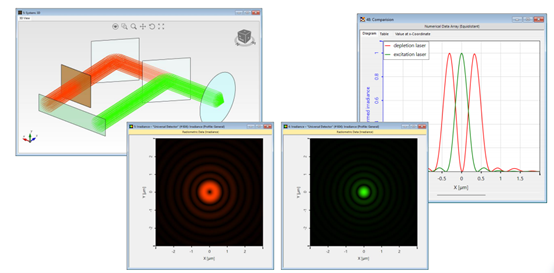

發射&損耗激光
光在焦點區域中的傳播表明,來自損耗激光的光會産生環形光斑,其中中心孔徑小于發射激光的焦斑。由于兩個光束在目标上的熒光過程中競争,這導緻信号激光的有效光束尺寸更小。

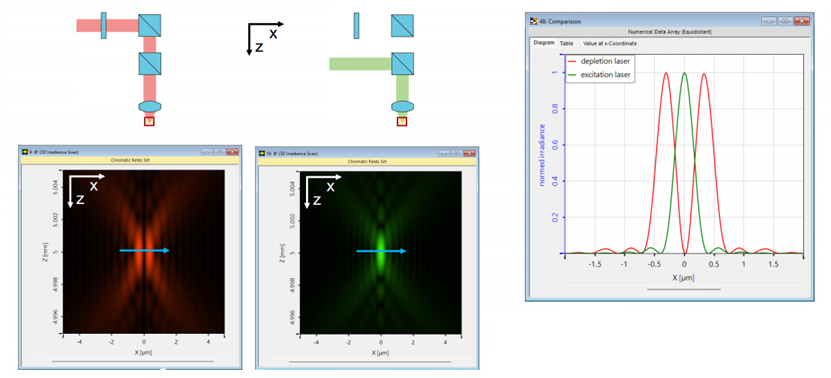

3D STED 輪廓
注意:由于這個簡化的例子不包括實際的熒光效應,我們為了可視化目的對兩個激光束進行了歸一化。

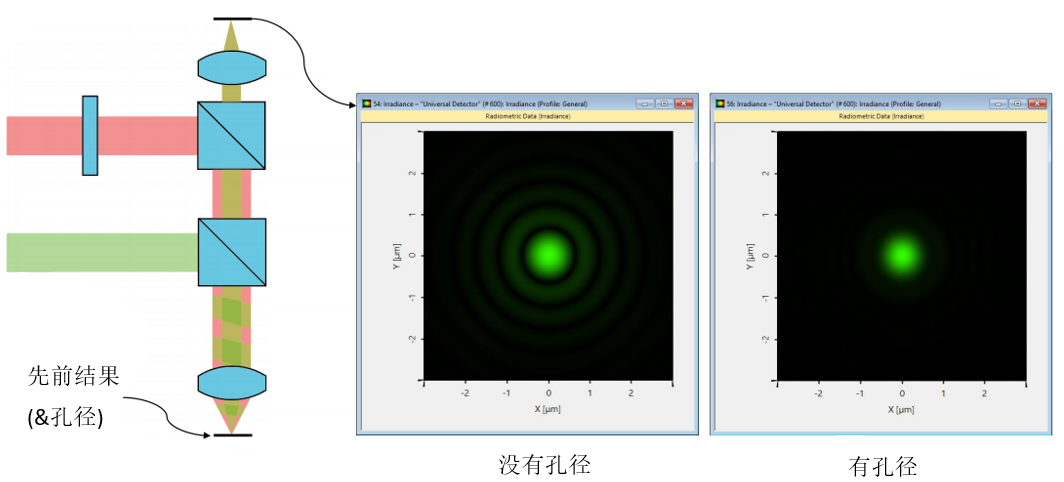

受激發射損耗效應
為了近似飽和損耗的影響,我們在焦點位置對發射激光的結果應用了孔徑效應。孔徑的參數大緻基于損耗激光的焦點輪廓(600nm 直徑,25% 邊緣)。通過系統傳播回探測器平面表明,由于這個過程,光斑變得非常小。
VirtualLab Fusion 技術

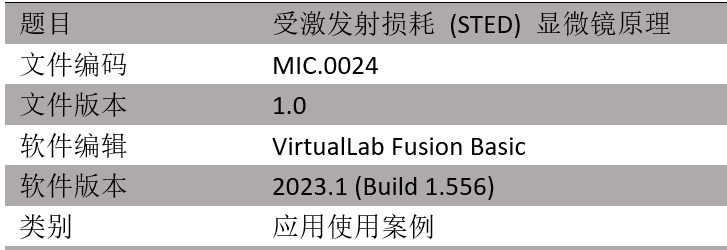

文件信息
進一步閱讀
• Simulation of Multiple Light Source in VLF
• Focusing of Gaussian-Laguerre Wave for STED Microscopy
