摘要




能夠在一個系統中包含多個光源是許多應用的基礎，如成像或照明。VirtualLabFusion提供了解決這類問題的高級選項。在本文檔中，我們簡要概述了如何設置複合光源，并給出了幾個仿真示例。

概覽


複合光源可以：

·包含任意數量的主光源。

·支持所有部分相幹的光源（平闆類型和掃描光源除外）。

·支持多色主光源的相幹組合。



4*4多色光矩陣

不同波長的網格高斯平面光源的組合

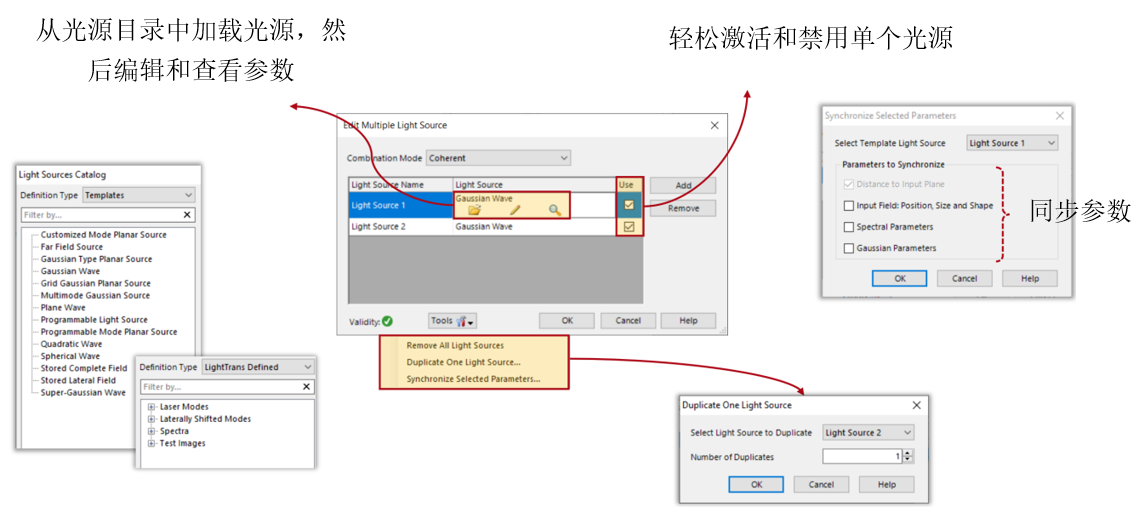

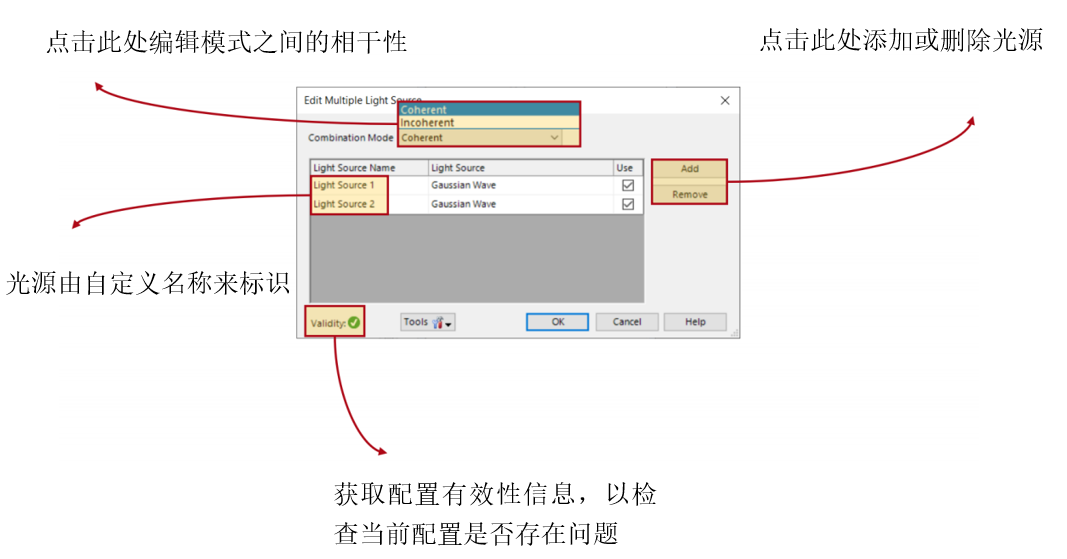

多光源的配置

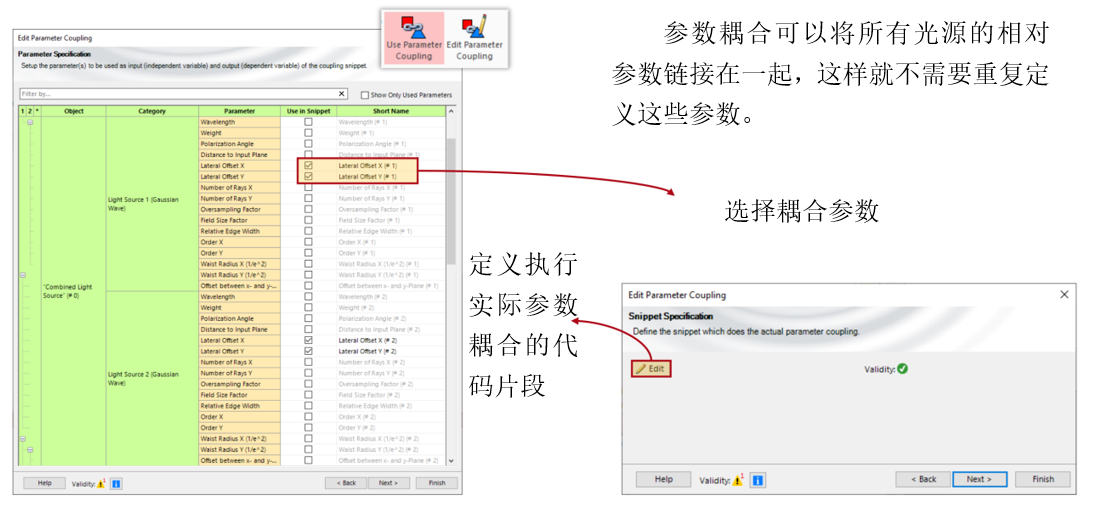

使用參數耦合來鏈接參數

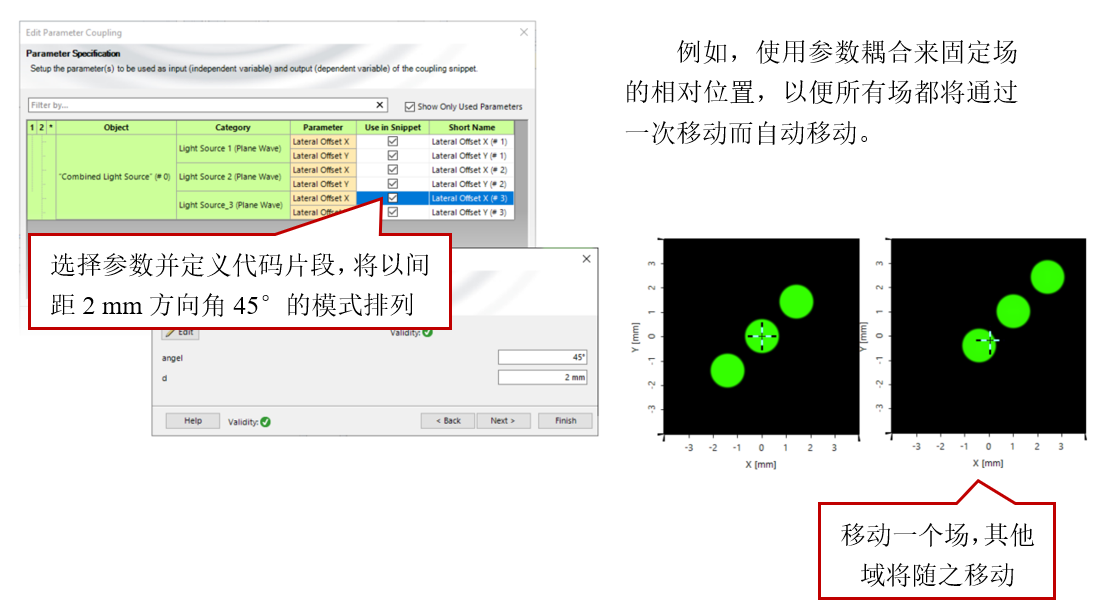

使用參數耦合來鏈接參數-定位

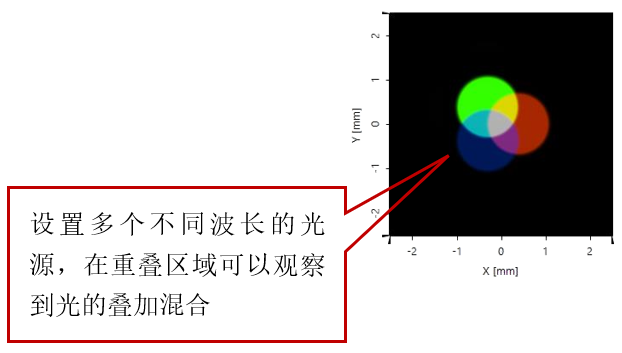

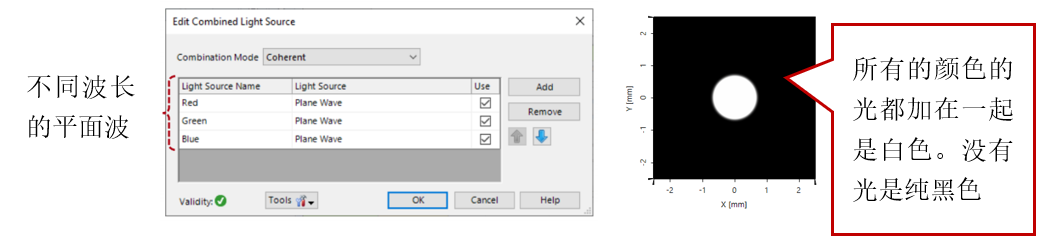

添加物（光）彩色原色的模拟


可見光光譜包括在380 nm到750 nm之間的波長，它們産生的顔色從紫色到紅色不等。然而，紅色、綠色和藍色被認為是原色，因為它們的組合可以産生幾乎所有其他的顔色。在本例中，利用多光源模拟了三原色，并研究了它們的混合現象。

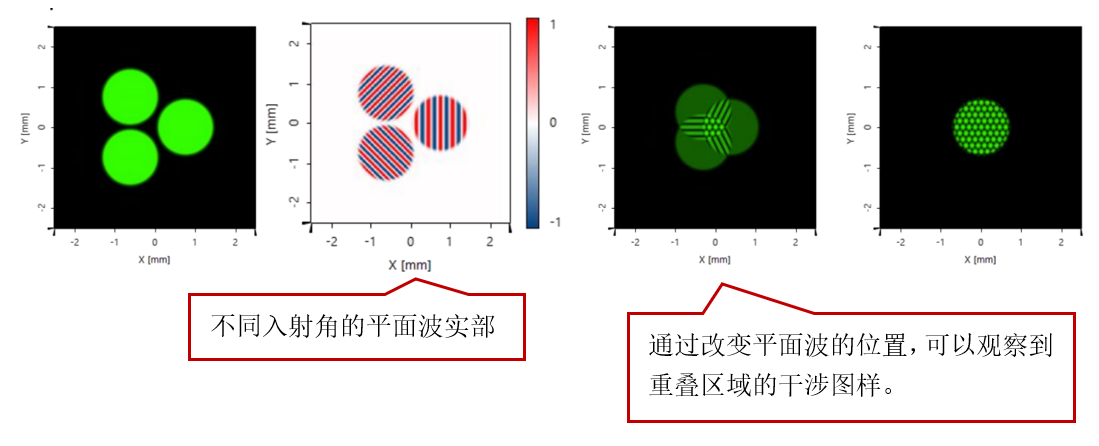

相幹效應模拟


設置具有不同入射角的平面波，因此攜帶不同的線性相位。

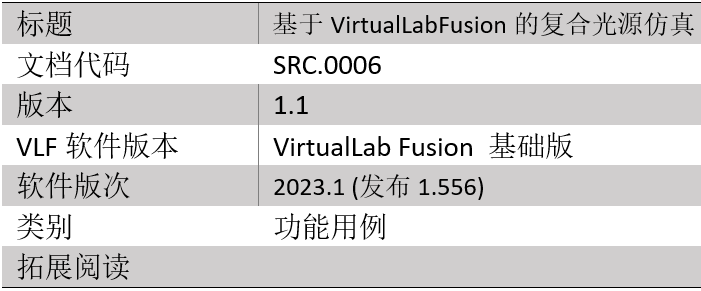

文檔信息
