複雜光波導器件中控制MTF分析的精度和速度間的平衡

摘要

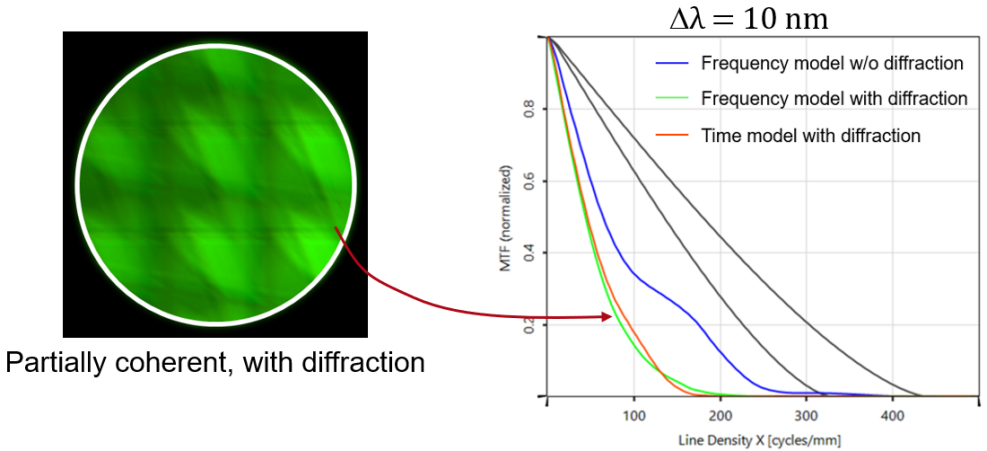

在增強現實和混合現實應用（AR/MR）領域的波導器件的設計過程中，準确計算可實現的光學性能是其主要任務之一。除了空間和角度均勻性外，一個非常重要的量是調制傳遞函數（MTF），它可以評估最終器件的分辨率能力。在本例中，我們指出了衍射和相幹效應對計算得到的MTF精度的影響。我們會進一步說明，一個準确和快速的包含這些影響的計算需要在一個單一平台上結合高度交互性的模拟技術。這也使用戶能夠無縫地控制複雜光學系統的精度和速度間的平衡。

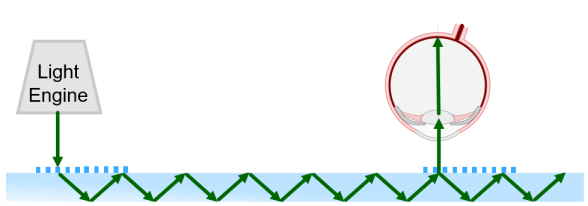

任務說明書

任務：如何準确計算波導的MTF？需要考慮哪些影響？

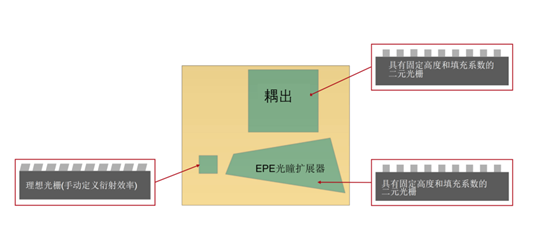

布局和初始參數：

耦入耦合器

·理想光栅

·380 nm周期

·效率+1級次：50%

·效率0級次：50%（用于背面照明）

耦出耦合器

·二元光栅

·380 nm周期

·高度：50 nm

·填充系數：50%

光瞳擴展器

·二元光栅

·268.7nm周期

·高度50 nm

·填充系數50%





仿真與設置：單平台交互性

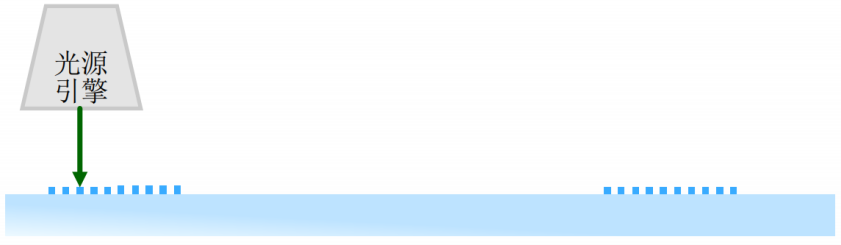

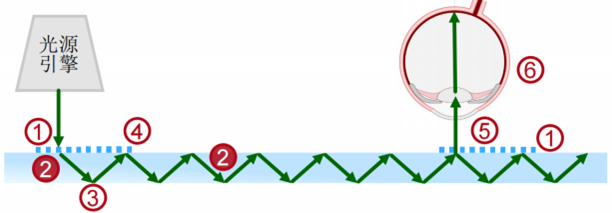

連接建模技術：光源

光源引擎模型

·光束類型：平面波束

·直徑：3mm（圓形）

·偏振：線偏振

·波長：532 nm

·帶寬：0 nm、1 nm、10 nm

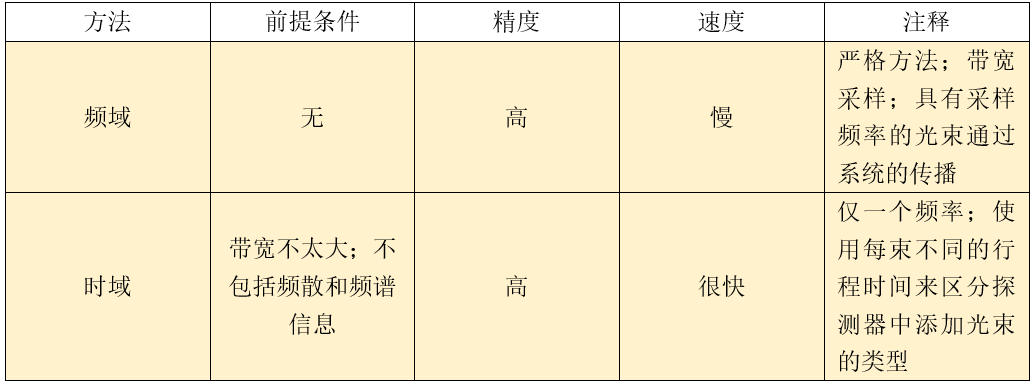

針對具有有限帶寬（時間相幹性）的光源的可用建模技術：

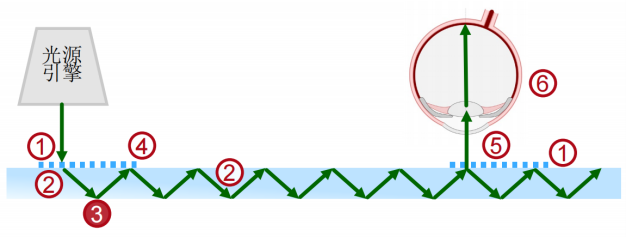

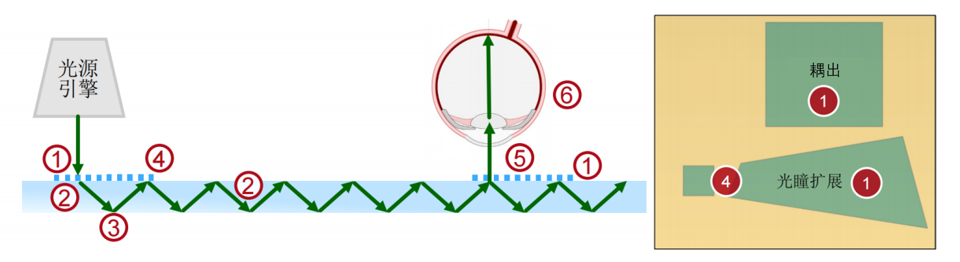

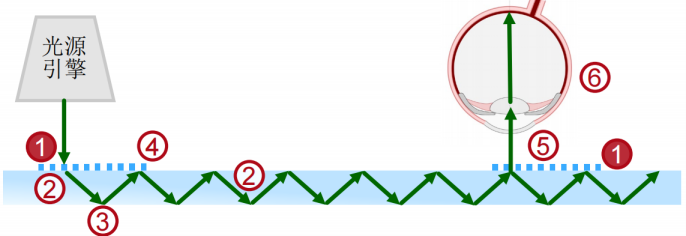

連接建模技術：光栅

1. 光栅（耦入耦合器、光瞳擴展器、耦出耦合器）

2. 自由空間（平闆玻璃內傳播）

3. 平闆玻璃表面的反射

4. 區域邊界（光栅邊界）

5. 探測器表面的反射（視野範圍均勻性測量）

6. 眼睛模型（PSF和MTF計算）

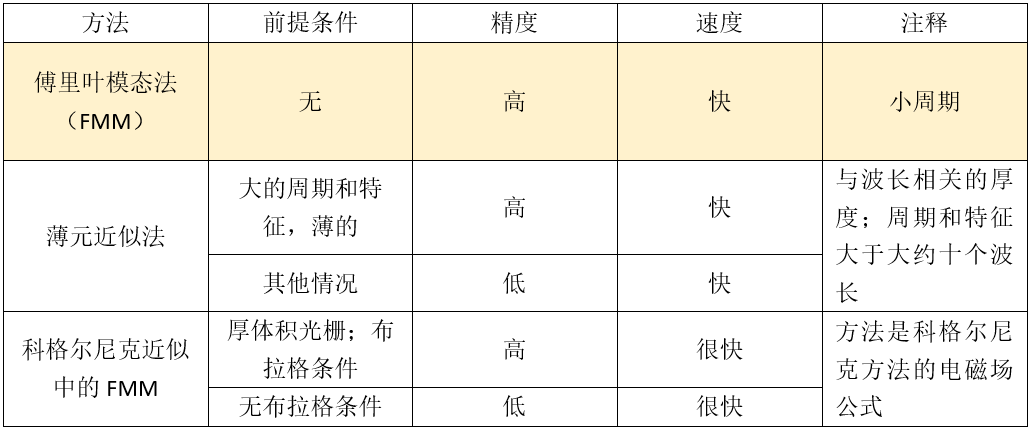

周期性微納米結構的現有建模技術：

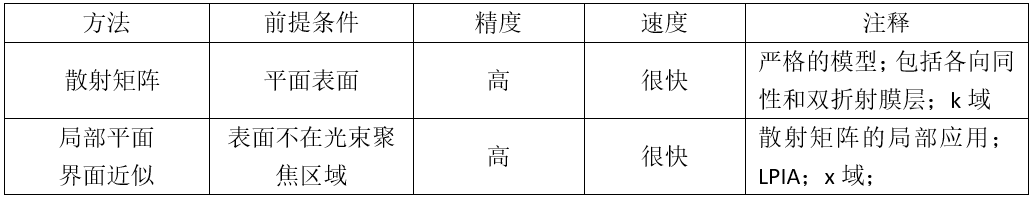

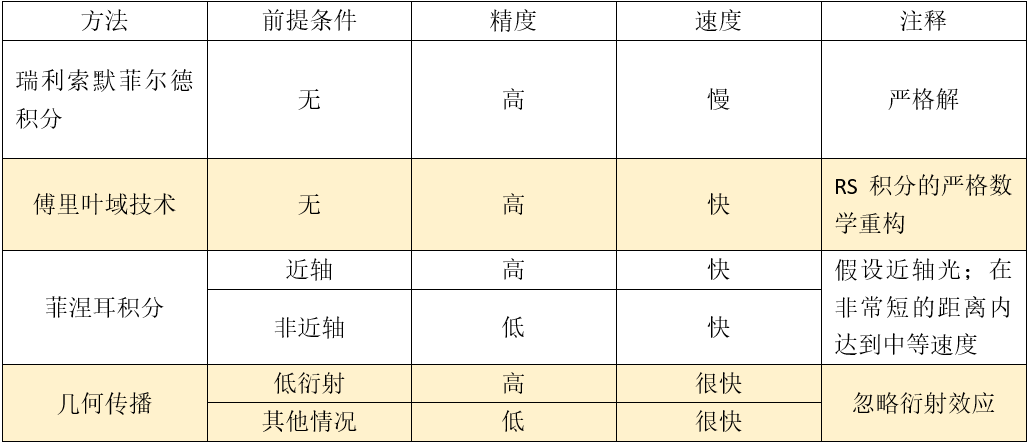

可用的自由空間傳播的建模技術：





鑒于篇幅，全文內容請點此下載！
