在許多現代光學設計應用中，人們普遍傾向于使系統盡可能緊湊。手機中的攝像頭就是這種趨勢的最主流例子之一。雖然重點通常放在成像元件本身（例如，通過采用扁平元件來減少鏡頭的體積），但為了在保留所需功能的同時使系統盡可能小，解決元件之間的距離問題也是必要的。例如，可以通過将系統折疊起來，利用相同的體積實現多個傳播步驟，但這并不是唯一可行的策略。
我們将介紹多層超表面空間闆的模拟（由 O. Reshef 等人在他們的論文“An optic to replace space and its application towards ultra-thin imaging systems.”, Nat. Commun.12, 3512 [2021]中提出的）：一個平面部件，能夠複制比部件實際物理厚度更長的自由空間傳播步長的響應。
光學建模和設計軟件 VirtualLab Fusion 在單一軟件平台上提供了豐富的可互操作建模技術，使我們能夠為空間闆的多層結構選擇嚴格的S矩陣算法，并将其與其他方法（如自由空間傳播或任何其他元件的方法）相結合，在精度和速度之間取得完美平衡，完成整個系統的仿真。
利用多層超表面制作空間闆模型

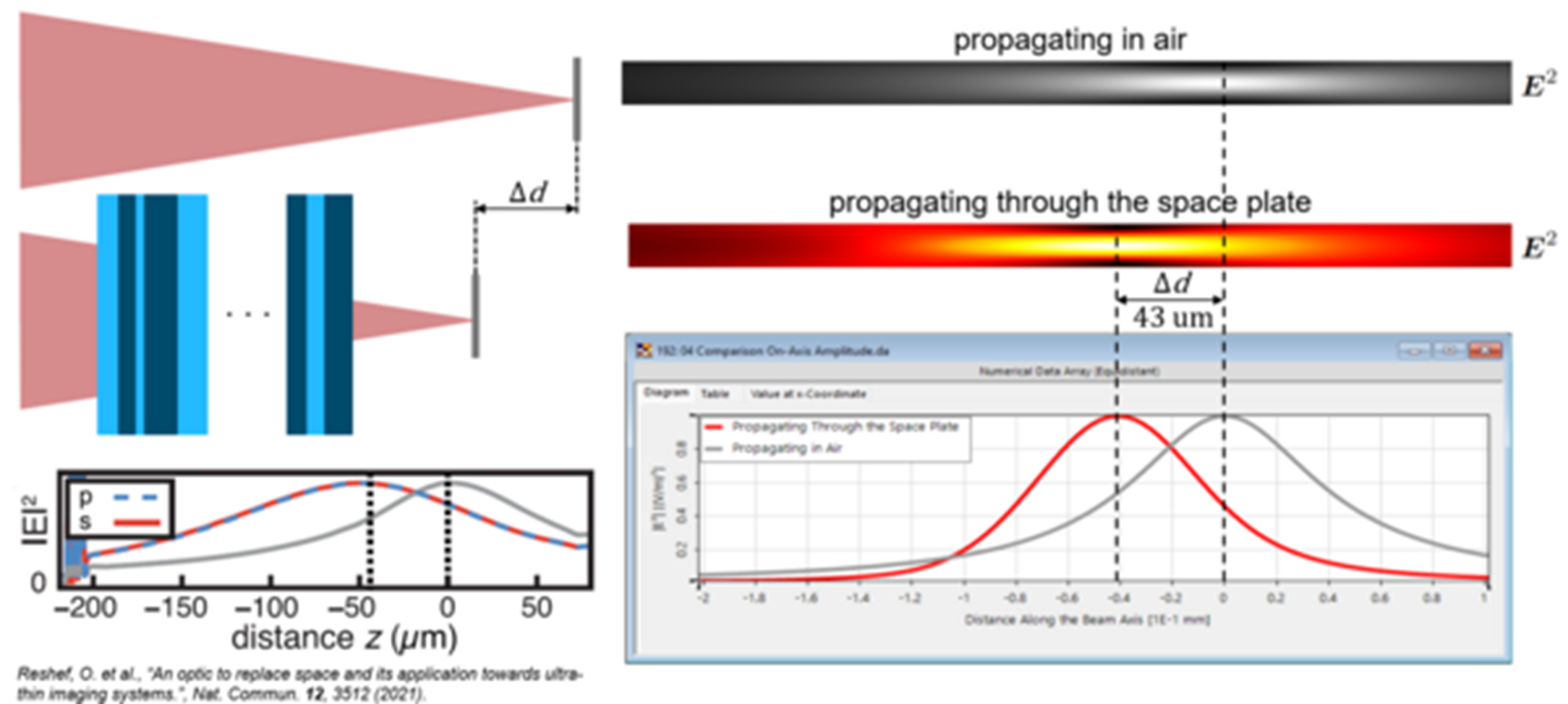

分層超材料（"空間闆"）用于模仿自由空間中比元件實際厚度長得多的傳播，同時保持原始光學系統的成像特性。

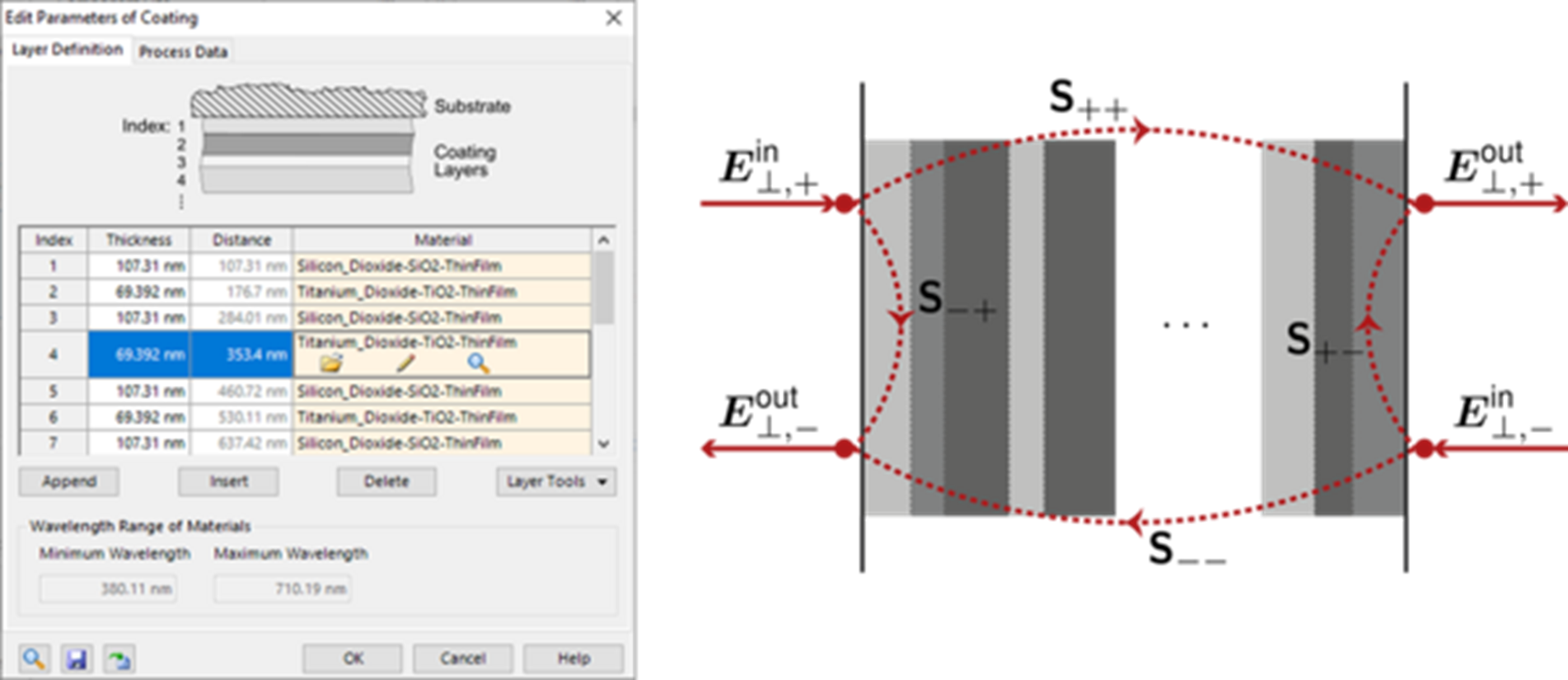

分層介質元件
本用例介紹了分層介質元件，并概述了其選項、設置和電磁場求解器。
|
