2023年9月發布的 VirtualLab Fusion 2023.2版本
2023.2版本新特性概覽

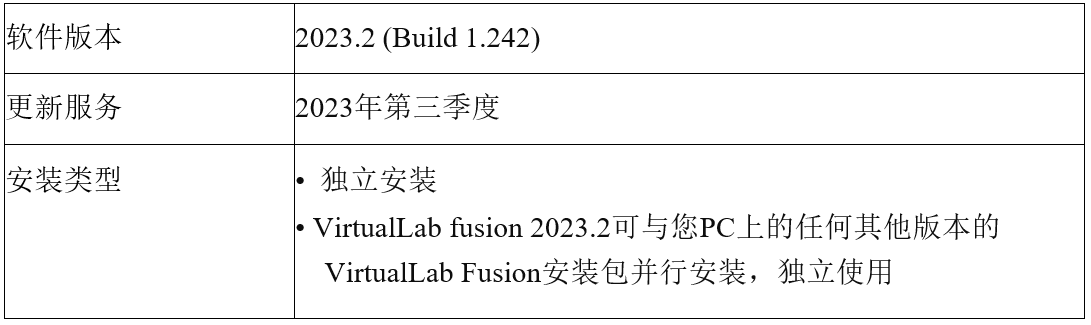

基本信息
新的VirtualLab Fusion産品系列
對于VirtualLab Fusion 2023.2版本，我們提供不同的需求配置。我們根據功能需求的不同分為VirtualLab Fusion平台（VirtualLab Fusion Standard）和附加套裝，這些套裝可以根據需要進行組合。
VirtualLab Fusion 2023.2版本提供以下套裝配置可供選擇:
VirtualLab Fusion平台
光栅套裝（Grating Package）
衍射光學套裝（Diffractive Optics Package）
平面透鏡套裝（Flat Lens Package）
光束整形套裝（Light Shaping Package）
激光諧振腔套裝（Laser Resonators Package）
AR/VR/XR套裝（AR/VR/XR Package）
分布式計算套裝（Distributed Computing Package）
VirtualLab Fusion – 光栅套裝
• 在此之前，VirtualLab Fusion有兩個版本:
– VirtualLab Fusion 基礎套裝
– VirtualLab Fusion 高級套裝
• 在VirtualLab Fusion 2023.2中, 所有VirtualLab Fusion 高級套裝的功能現在都包含在光栅套裝中。
• 其中包括:
– 傅立葉模态法（FMM，又名RCWA）是一個嚴格的矢量求解器，用于分析1D和2D周期結構。
這種模态求解法也用于VirtualLab Fusion中的光栅組件以及衍射透鏡。
– 微透鏡陣列（MLA）建模，包括通道分解技術。
VirtualLab Fusion – 衍射光學&平面透鏡套裝
• 舊版本中，我們提供衍射光學工具箱金版和銀版
• 在VirtualLab Fusion 2023.2中, 衍射光學工具箱銀版更改為衍射光學套裝。
• 衍射光學套裝在設計分束器和擴散器時提供了叠代傅裏葉變換算法（IFTA）。
• 平面透鏡套裝包含所有舊版衍射光學工具箱金版所有的功能，即通過局部線性光栅近似對衍射透鏡進行建模，以及通過專門的求解器對超透鏡進行建模。
平面透鏡套裝可獨立于衍射光學套裝進行單獨購買。
VirtualLab Fusion –AR/VR/XR套裝
• 為了建模和設計帶有光栅耦合器（即表面浮雕和全息光栅）的波導（或光波導），舊版本提供了波導工具箱。
• 波導工具箱分為波導工具箱金版和銀版。
• 在VirtualLab Fusion 2023.2中，波導工具箱更名為AR/VR/XR套裝，其中包含之前波導工具箱銀版和金版的所有功能*。
*注意：之前的波導工具箱銀版的所有用戶也将自動轉為新的AR/VR/XR套裝。
VirtualLab Fusion –分布式計算套裝
• 通過VirtualLab Fusion 2023.2，我們發布了分布式計算套裝，作為VirtualLab Fusion産品系列的新成員。
• 分布式計算套裝允許您使用網絡資源來加快模拟速度。
• 建模工作流程保持不變，但複雜系統模拟的時間縮短了。
全新的VirtualLab Fusion 2023.2-功能概述
分布式計算與VirtualLab Fusion
• 在VirtualLab Fusion 2023.2版本中，我們發布了分布式計算套裝，作為VirtualLab Fusion産品系列的新成員。
• 分布式計算套裝允許您使用網絡資源來加快模拟速度。
• 在VirtualLab Fusion 2023.2版本中，我們主要通過網絡分配參數運行的單次叠代。
• 在開始參數運行之前，用戶隻需要配置網絡中計算機上的客戶端數量。
• 在參數運行的用戶界面中，顯示當前配置的執行位置。在啓用分布式計算過程中，用戶還可以看到有多少客戶端用于計算。

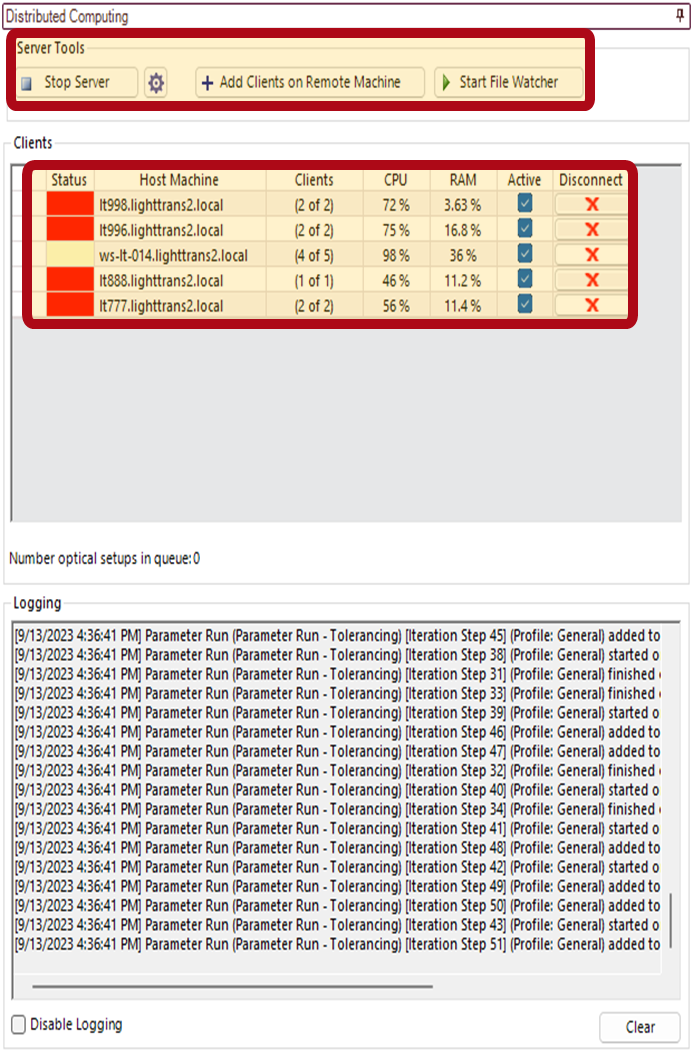

• VirtualLab Fusion 2023.2提供了一個直觀的用戶界面來啓動用于分布式計算的服務器并配置網絡上的客戶端。
• 單擊“Start Server”将啓動VirtualLab Fusion中的服務器。
• 通過使用用戶界面中提供的工具，您可以輕松地在多台機器上同時啓動任意數量的客戶端。
• 此外，用戶界面還提供了所有連接的客戶端及其當前狀态的表格列表。
• 可以在運行模拟的過程中添加和删除客戶端。
• 為了提高軟件的透明度，VirtualLab Fusion 2023.2還提供了一個日志窗口，用戶可以在其中查看在哪個客戶端上運行了哪個模拟以及何時返回結果。
了解更多有關VirtualLab Fusion分布式計算的信息
案例
• AR波導的測試圖像仿真
• 白光幹涉相幹測量
• 基闆樣品幹涉儀中的衍射效應
更多案例即将推出！
更快的模拟速度
在VirtualLab Fusion 2023.2中擁有更快的模拟速度
• 在VirtualLab Fusion 2023.2版本中模拟算法經過進一步的優化設計，可實現更快的模拟速度。
• VirtualLab Fusion 2023.2版本中可更好的調用多核處理器進行并行運算。
• 此外，還提高了大型2D數據的可視化性能。
• 3D系統視圖現在使用更智能、要求更低的界面表示，這可以實現更高的可視化性能，并在導出CAD數據時減小文件大小。
• VirtualLab Fusion 2023.2版本，更新并增強了在評估各向異性塗層效果時使用的S矩陣求解器的性能。

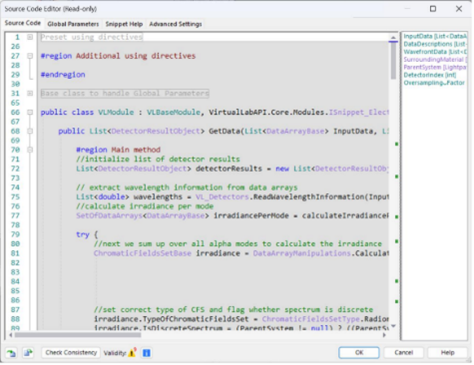

• VirtualLab Fusion通過內置的代碼片段技術提供系統構建塊的定制。
• 在這裏，用戶僅需要去執行一小段源代碼來實現他想要的結構，以防它不能作為內置定義使用。
• 使用VirtualLab Fusion 2023.2 版本，上述此類代碼片段的實時編譯性能要高得多。
• 當在仿真中使用此類自定義系統構建塊時，将會提高速度同時減少物理內存。
數據視圖功能更新

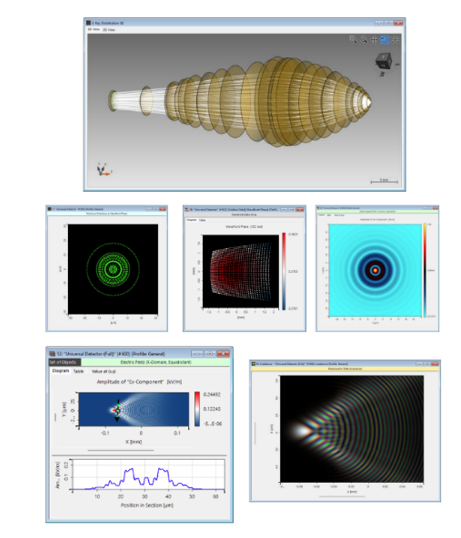

在VirtualLab Fusion 2023.2版本中選擇數據視圖

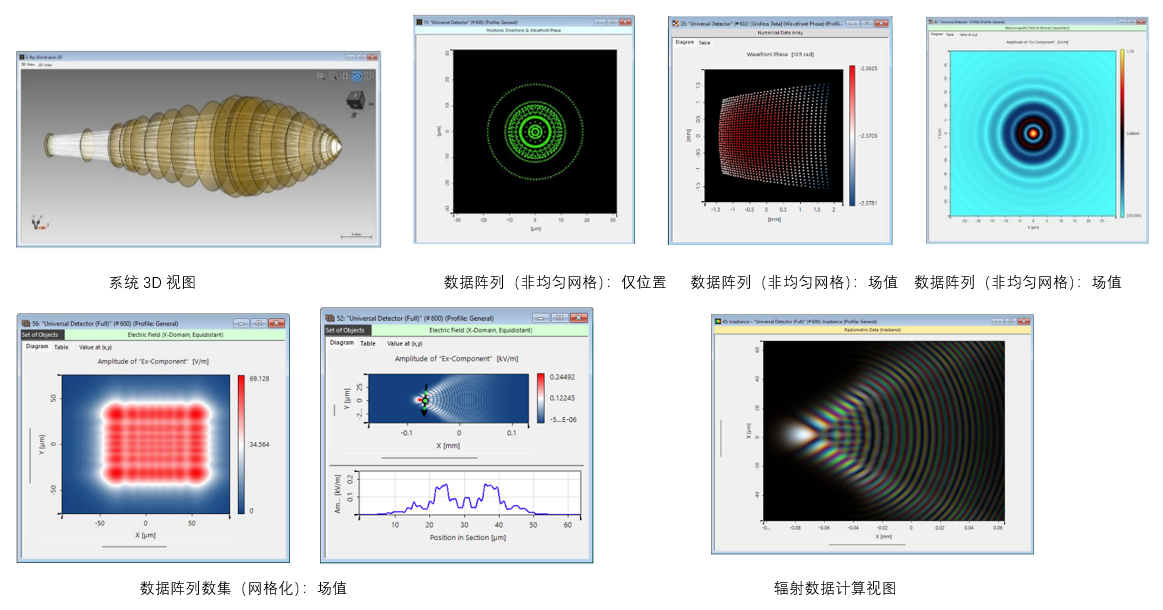

• 在大多數情況下，光學仿真會産生1D或2D數據模拟結果。 VirtualLab Fusion 2023.2應用數據視圖窗口向用戶直接提供視圖結果。
• 系統 3D系統視圖：用于展示逐點物理光學建模的坐标映射，提供類似于光線光學的仿真結果。
• 數據陣列：用于1D和2D網格和無網格數據的通用可視化工具。
• 數據陣列數集：在光學建模中，我們經常處理多模式和多波長。 在這種情況下，多個數據陣列将被組合在一個數據陣列集中。
• 輻射數據：能量，例如，可以通過人眼對顔色的感知能力，根據色度學的概念來可視化輻照度。
系統3D視圖：長度測量工具

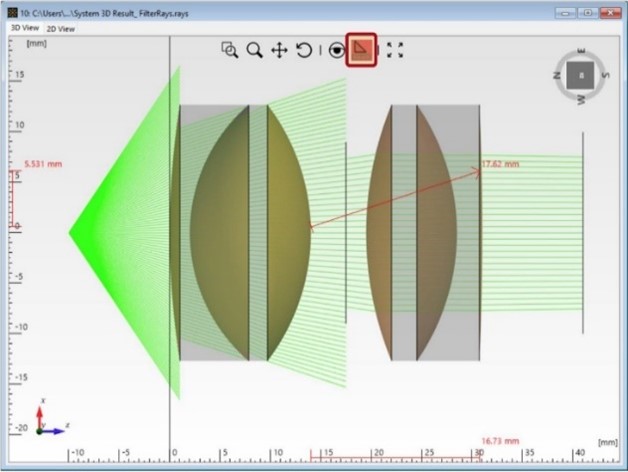

• VirtualLab Fusion 2023.2提供了一種新工具，用于在系統3D視圖中測量長度。
• 要使用此功能，必須在視圖設置中激活更新的全尺寸标尺。 然後，可以在3D視圖的工具欄中使用測量工具。
• 測量工具可以很容易地用鼠标控制。

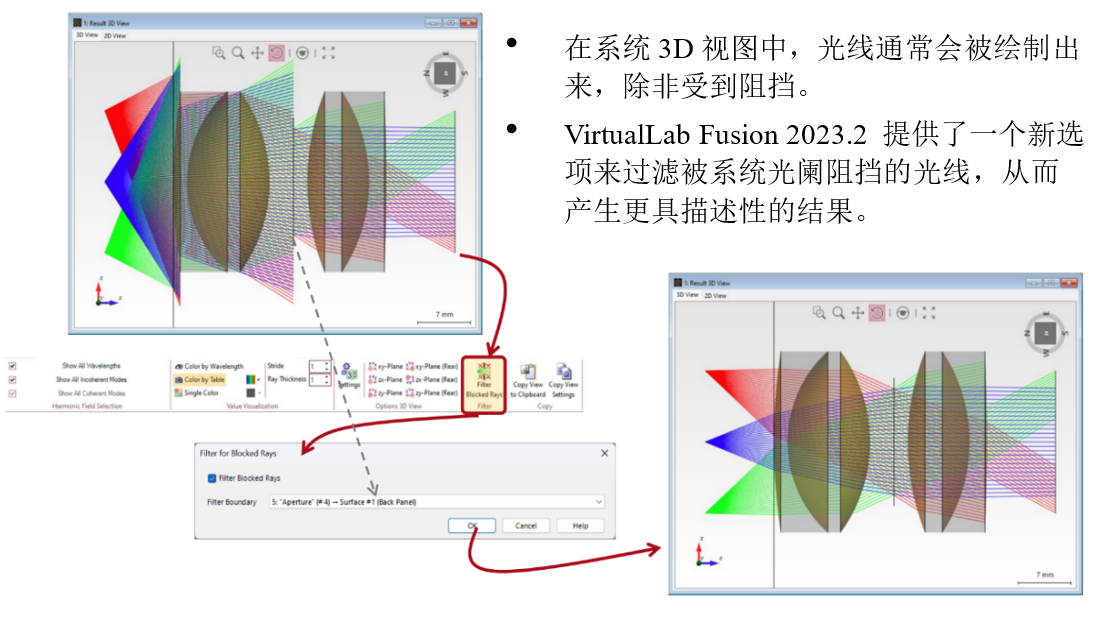

系統3D視圖：過濾阻擋光線的工具
數據陣列視圖：顔色查找表的預覽選項
• 對于2D數據的顯示，VirtualLab Fusion使用顔色查找表（LUTs）對視圖中的數據值進行編碼。
• 更新版本提供大量預定義的顔色查找表可随時使用，此外，用戶還可以自定義現有的顔色LUTs，甚至定義新的LUTs。
• 在以前的版本中，必須在編輯後保存LUT，以便将其應用于基礎數據。
• 對于VirtualLab Fusion 2023.2，我們在LUTs的編輯對話框中提供預覽功能，它将調整後的配置直接應用于底層視圖。

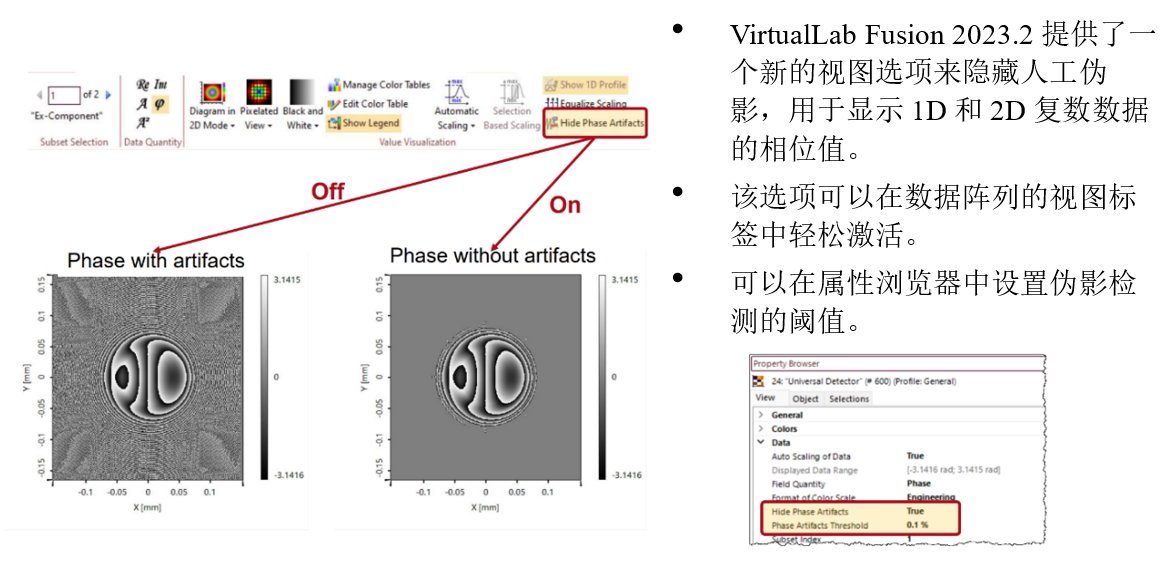

數據陣列視圖：隐藏人工僞影

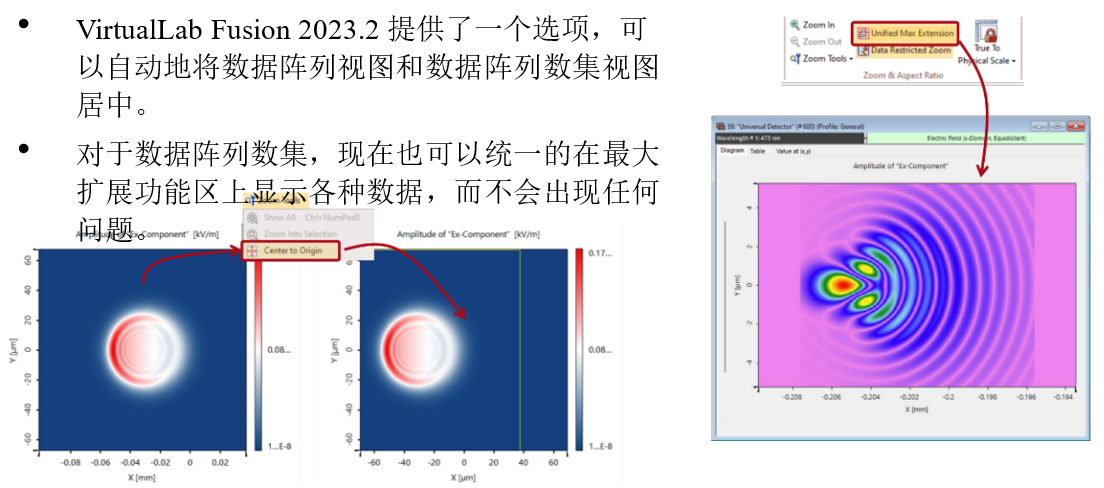

數據陣列視圖：新的縮放選項

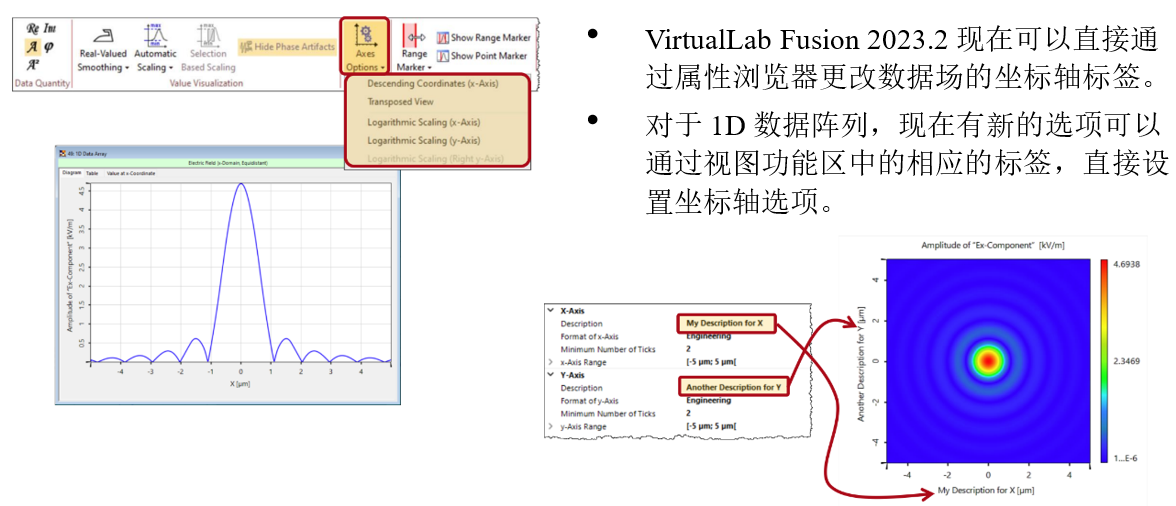

數據陣列視圖：坐标軸選項的配置改進
數據陣列視圖：标記的新全局選項
• VirtualLab Fusion中的1D/2D數據視圖允許用于
- 點标記
- 線标記(僅用于2D數據)
- 矩形标記
• 這些工具用于突出顯示部分數據和測量特定點或突出顯示區域的值或數量。

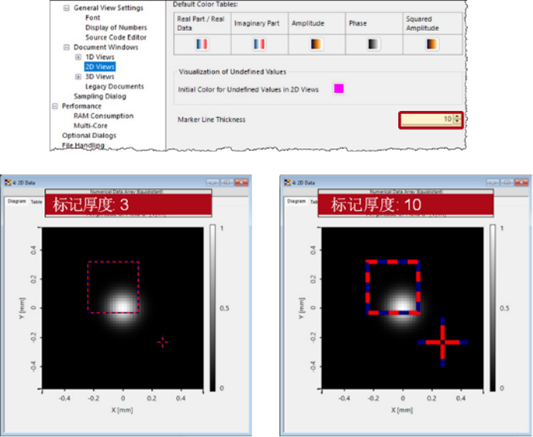

• 對于VirtualLab Fusion 2023.2，可以通過全局設置來調整标記的厚度。

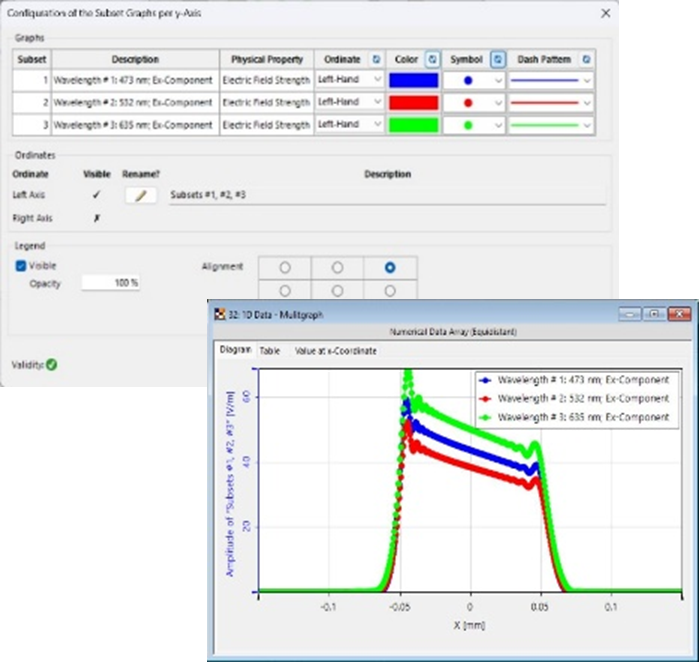

數據陣列視圖：修訂多圖展示選項
• 對于在單視圖中顯示不同的1D曲線，VirtualLab Fusion提供了多圖展示功能。
• 配置視圖選項的對話框得到了改進，現在為所有重要的視圖選項提供了一個更加用戶友好的界面。
• 在多圖形視圖選項的新對話框中，用戶現在可以輕松地同步顔色、虛線圖案、符号等。
• 此外，圖例的外觀(位置和透明度)可以直接定制。
|
