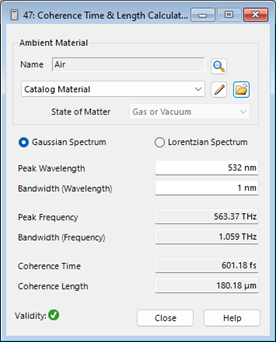

相幹時間和相幹長度計算器

摘要

在本用例中，我們介紹了一種計算器，它可以根據給定光源的波譜信息快速估計其時間相幹特性。然後，可以将該計算器的結果自動複制到通用探測器中，以便在考慮時間相幹性時應用近似方法，而無需對光源的波長光譜進行采樣。



打開相幹長度和時間計算器

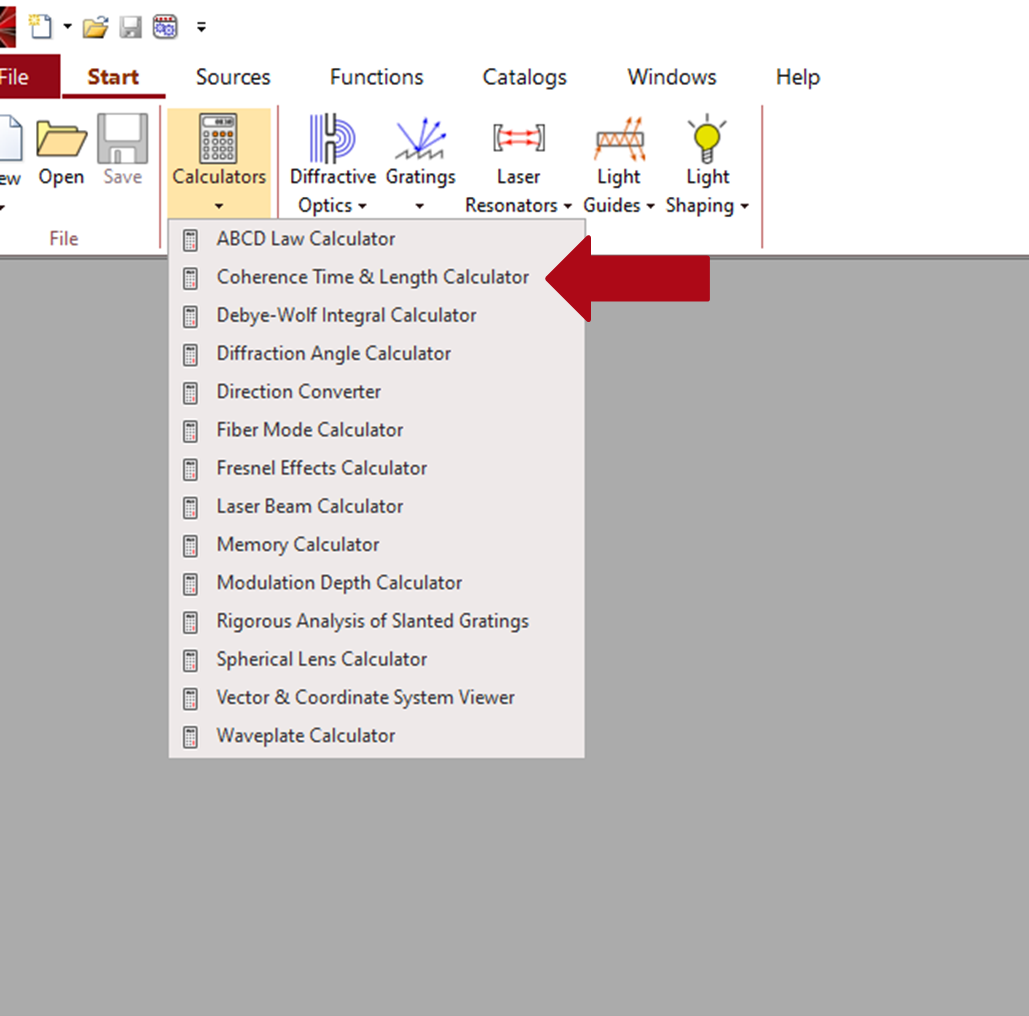

“相幹長度和時間計算器”可以通過“開始”功能區下的“計算器”下拉列表訪問。





輸入值

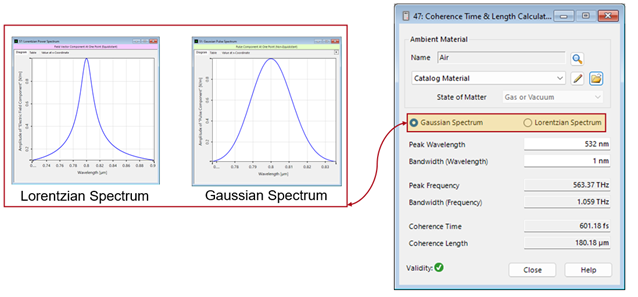

計算器允許規定介質、頻譜類型以及峰值波長和帶寬。所有其他相幹相關量将自動計算。

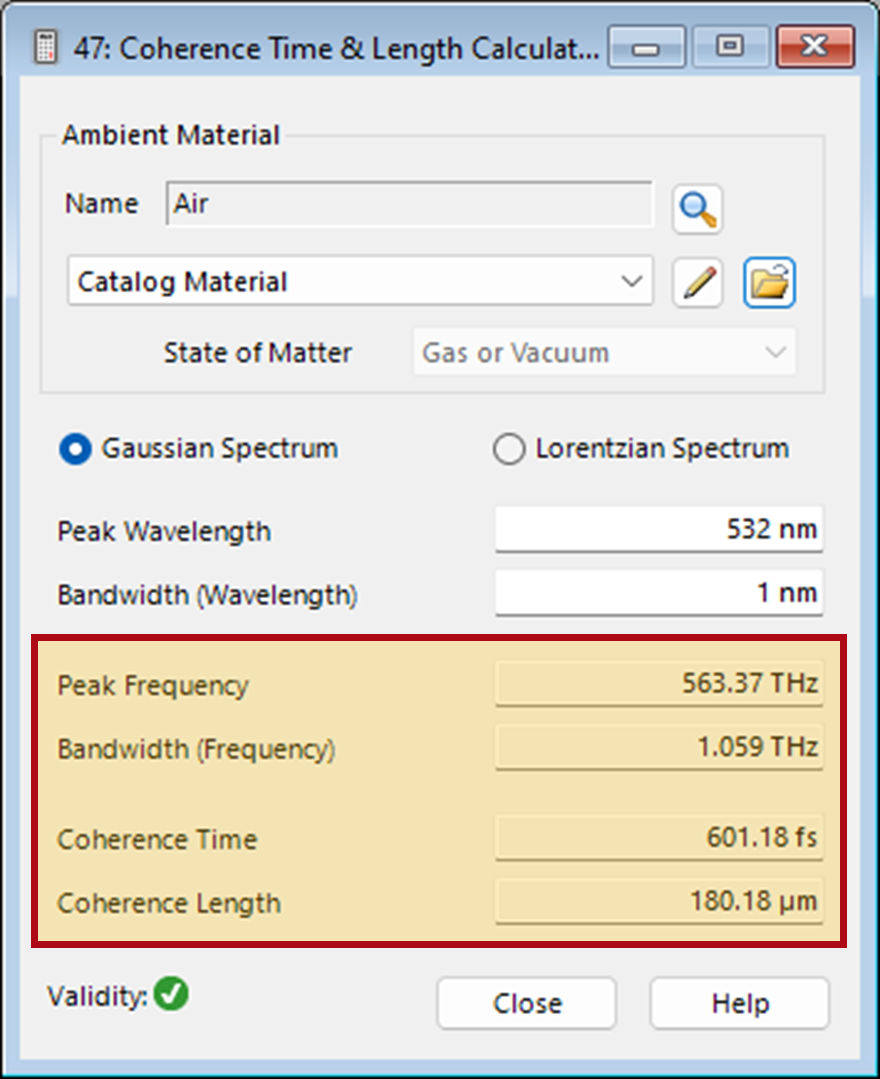

輸出值

峰值頻率： ，具有環境材料中的光速𝑐和峰值波長𝜆𝑝

帶寬（頻率）： ，具有環境材料中的光速𝑐和峰值波長Δ𝜆

相幹時間： ，其中s對于高斯譜是2，對于洛倫茲譜是1

相幹長度： , 具有環境材料中的光速𝑐





連接到通用探測器

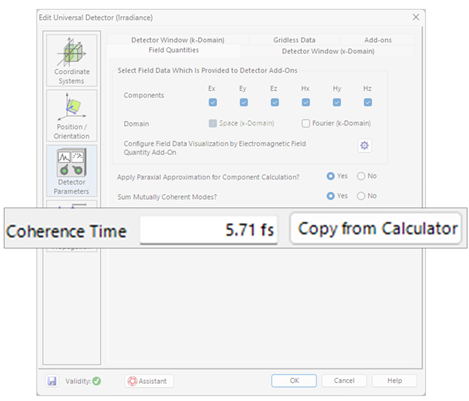

如果通用探測器是光學設置的一部分，則當”如何對相互關聯的模式求和”下”部分相幹求和”選項被選中時,可以通過“從計算器複制”功能将該計算器的結果輕松地傳輸到所述探測器。

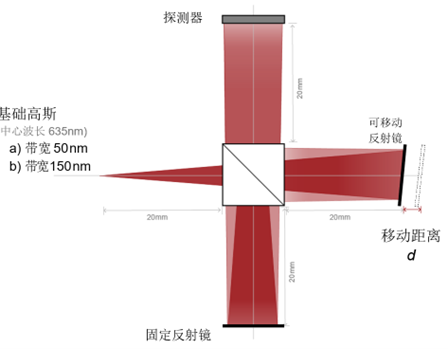

案例任務

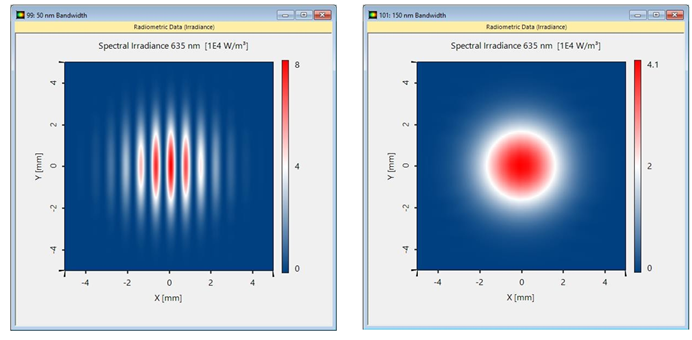

探測器平面的輻照度

50 nm帶寬的系統顯示出清晰的幹涉圖案，該幹涉圖案對于更高的帶寬消失。

兩個結果的路徑差相同，為2 µm。

  50nm 帶寬                                                  150nm  帶寬
