摘要
為了從根本上了解光學系統的特性，對其組件進行可視化并顯示光的傳播情況大有幫助。為此，VirtualLab Fusion 提供了顯示光學系統三維可視化的工具。這些工具還可用于檢查元件和探測器的位置，以及快速了解光在系統內部的傳播情況。三維視圖的建模技術類似于光線追蹤。
如何生成系統視圖文檔
系統： 三維（光線結果剖面）與三維系統視圖
這兩種方法的主要區别在于，前者還可通過Ray Results Profile提供有關傳播光線的信 息，而後者隻顯示組件和探測器。
在接下來的使用案例中，我們将重點介紹 System：3D視圖。

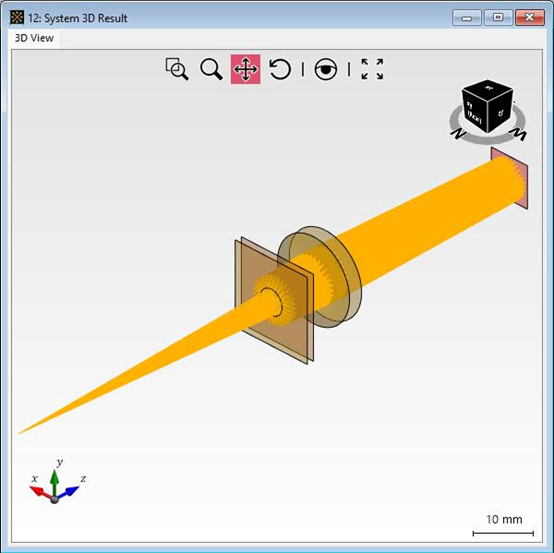

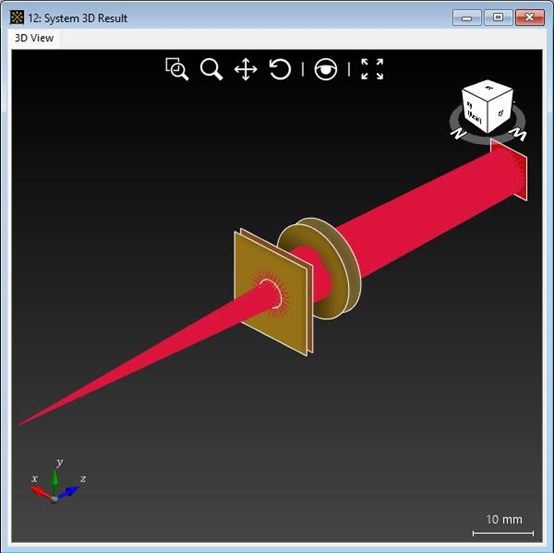

系統：Ray Results Profile的3D視圖

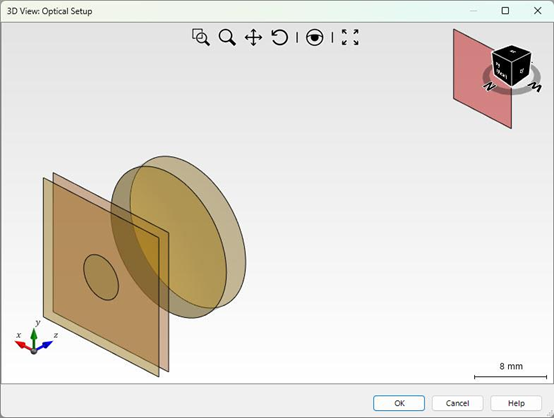

3D 系統視圖：
無光可視化系統

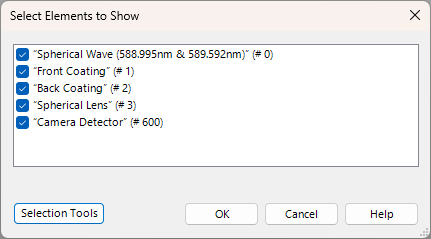

選項 - 選擇要顯示的元件
右鍵單擊文檔窗口，菜單上将顯示詳細選項。第一個選項 "Select Elements to Show"允許對文檔中顯示的系統元件進行配置（默認情況下顯示所有元件）。
查看完整用例：
Examination of Sodium D Lines with Etalon
如果系統有很多元件，Selection Tools可以減輕工作量。
選項 - 選擇追迹序列
在非序列傳播（手動通道配置）的情況下，系統中可能有許多光路。通過"Select Tracing Sequence"選項，用戶可以選擇或取消選擇在視圖中顯示的某些傳播步驟（默認情況下顯示所有光路）。

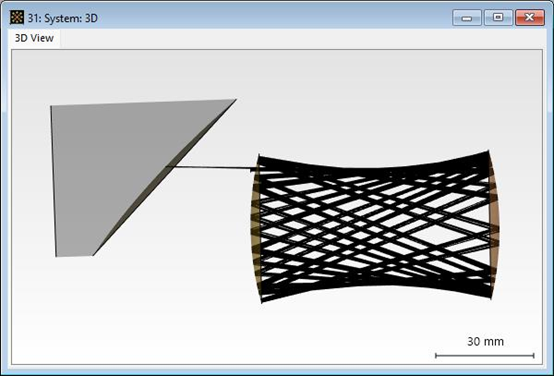

示例： Herriott Cell - 查看完整用例：Modeling of a Herriott Cell
鑒于篇幅，全文內容點此下載文檔：光學系統的3D可視化.docx |
