靈活的區域定義

摘要


在VirtualLab Fusion中，“區域”的概念(被理解為在平面上定義的有限區域，有時也是1D)在整個軟件中用于多個目的:确定IFTA所需的優化區域或Diffractive Optics Merit Functions檢測器的評估區域，但也定義光導表面上的光栅區域以執行功能，例如耦合器。為了在不限制用戶的情況下涵蓋上述所有內容，VirtualLab Fusion中的區域配置非常靈活，具有幾個現成的選項以及導入功能。在這個用例中，我們将詳細介紹區域配置的過程。



區域定義





注意:在Light Guide組件中，可以直接在組件本身中生成和配置區域。

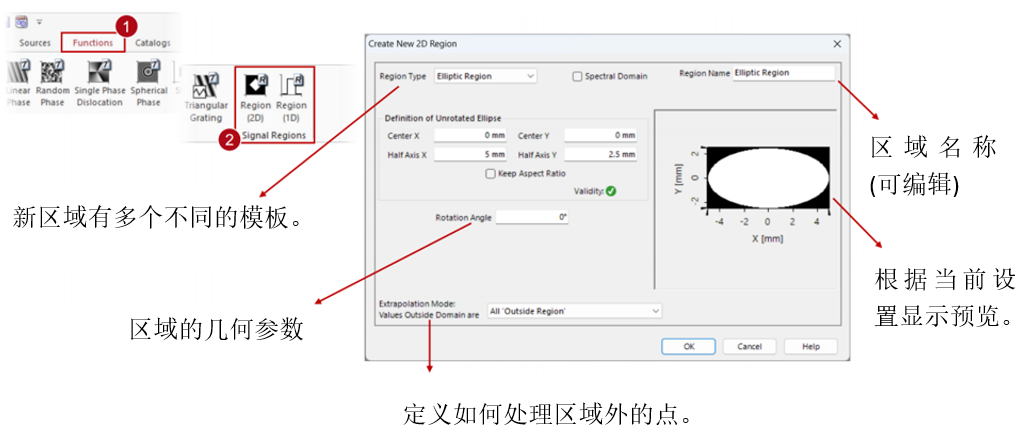

簡單的區域

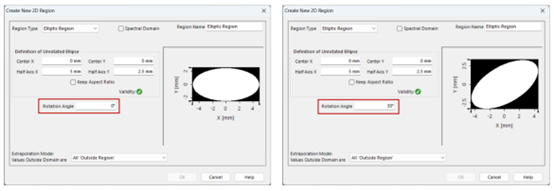

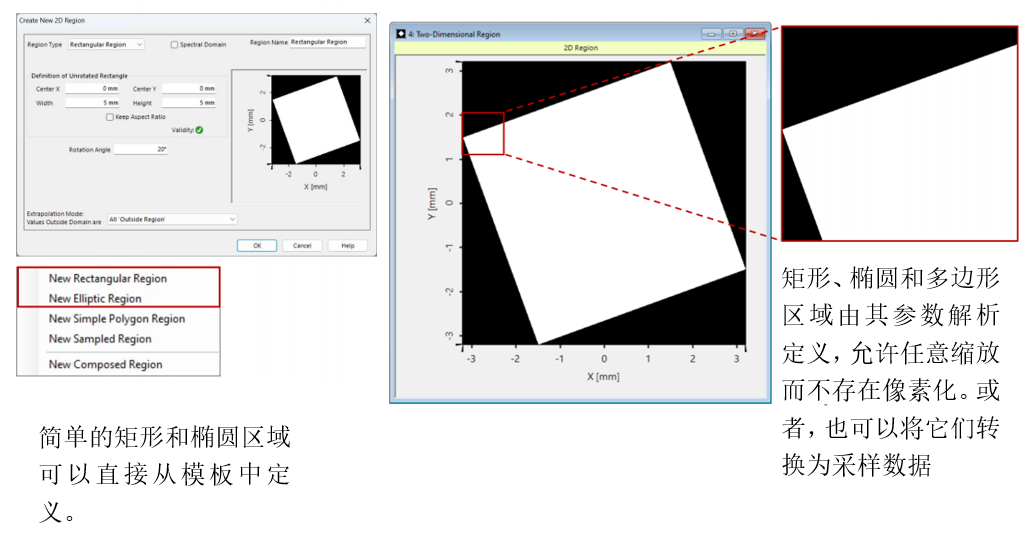

簡單區域旋轉





簡單的矩形和橢圓區域可以旋轉到任何所需的角度(在平面上)。

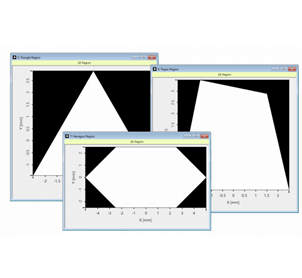

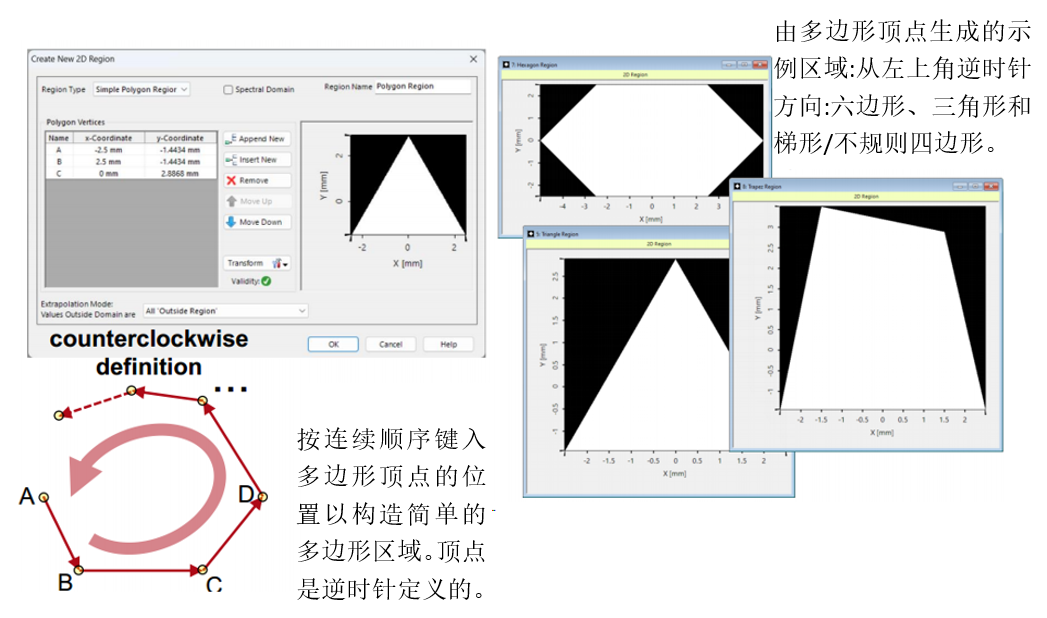

多邊形區域

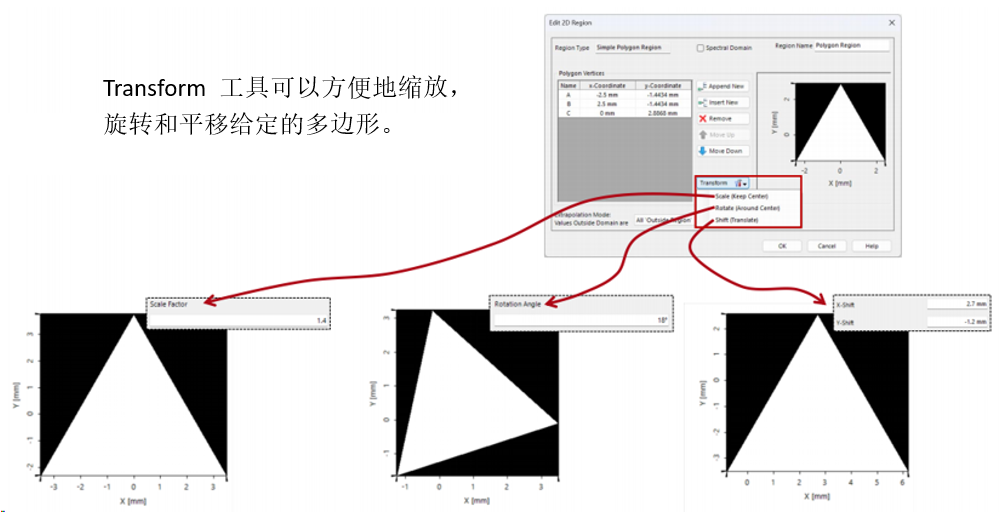

多邊形區域變換

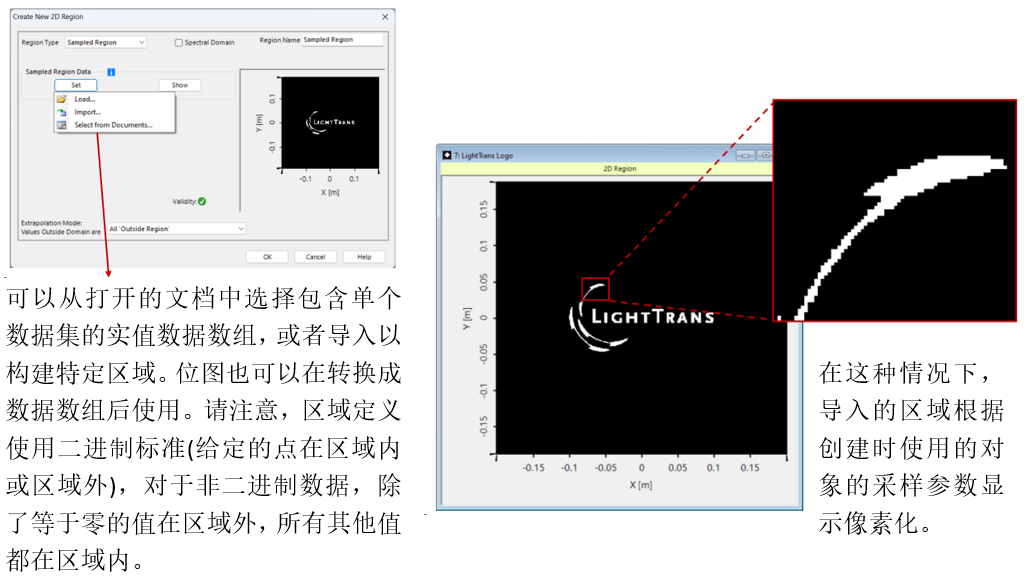

采樣區域





組合區域





可以使用組合區域類型生成更複雜的形狀，如甜甜圈或棋盤區域，該類型使用邏輯運算符組合多個單獨的區域。

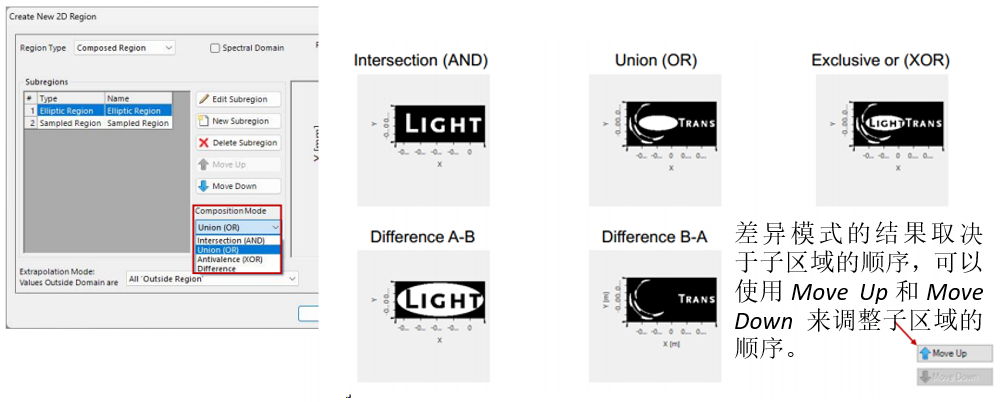

使用不同邏輯運算符組合區域



我們演示了不同的運算符對(解析定義的)橢圓和代表LightTrans标志的采樣區域的組合的影響:

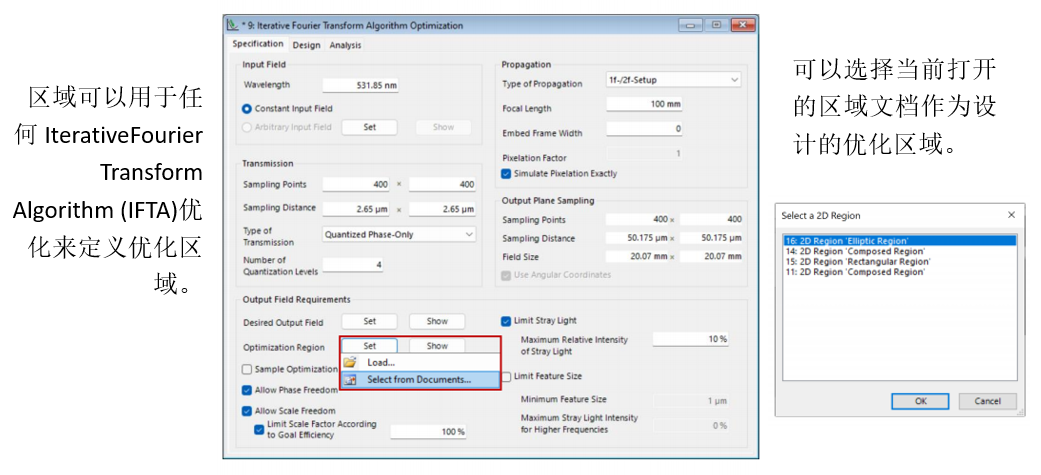

用作優化區域

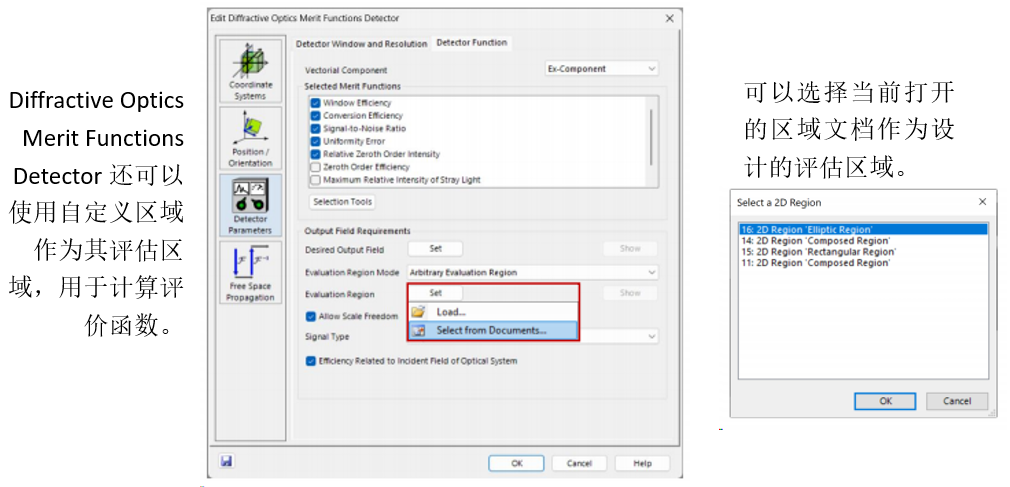

用作評估區域

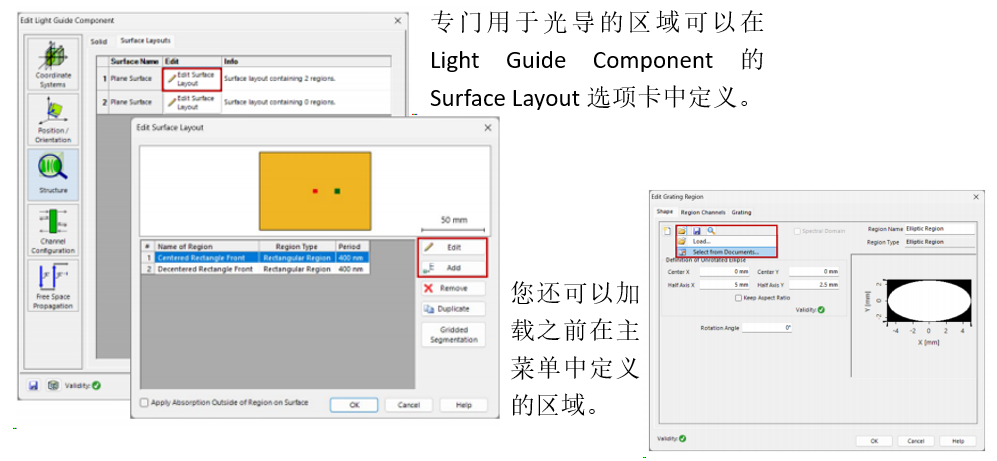

用于光導組件

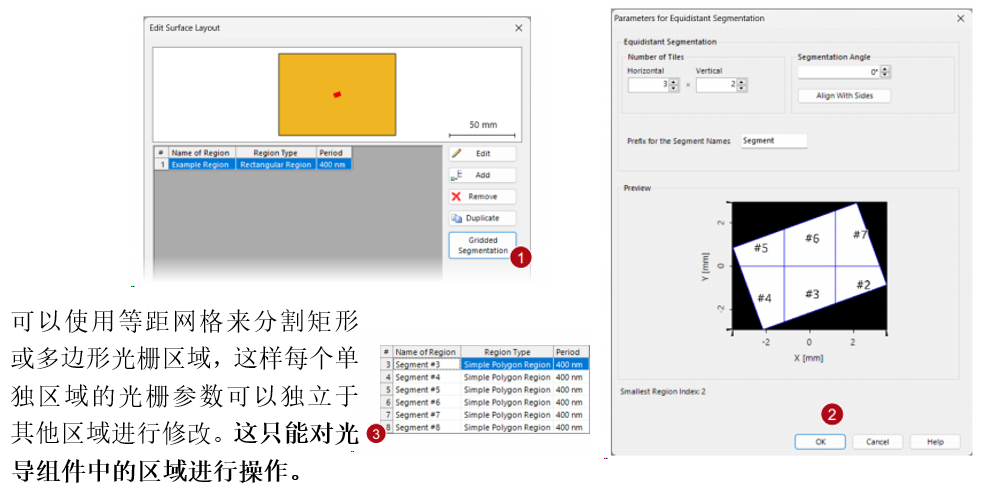

分段網格(僅光導光學設置)

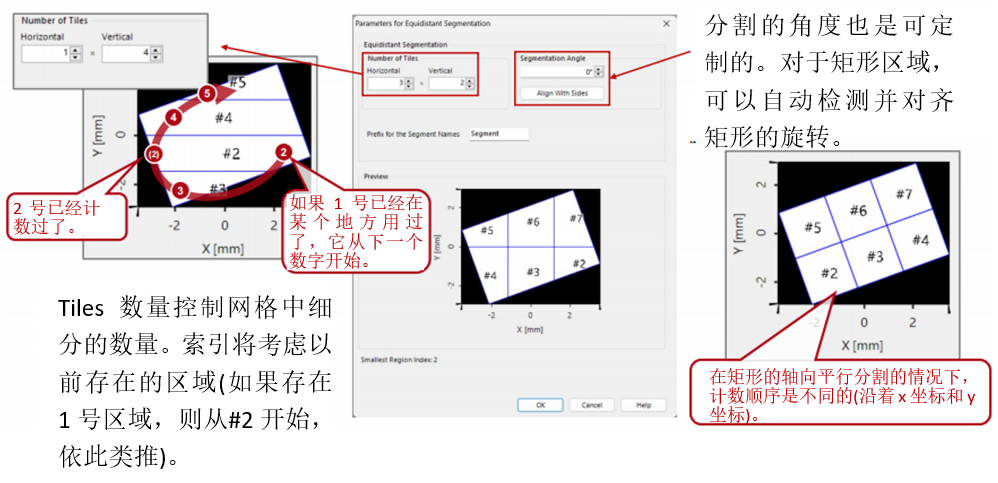

網格分割-選項
