摘要
元件內部場分析器：FMM允許用戶可視化和研究微結構和納米結構內部的電磁場分布。為此，使用傅立葉模态法/嚴格耦合波分析（FMM/RCWA）計算周期性結構（透射或反射、電介質或金屬）內部的場。還可以指定場的哪一部分應該可視化：正向模式、反向模式或兩者同時顯示。

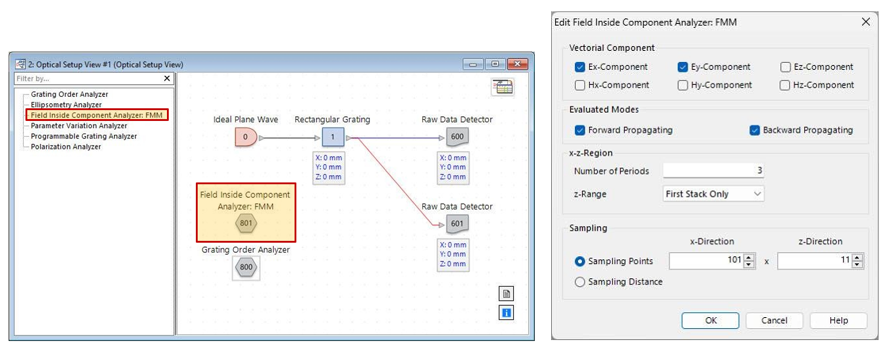

元件內部場分析儀：FMM
元件內部場分析器：FMM是光栅光學裝置的獨有功能，可提供光栅結構內部電磁場的可視化。

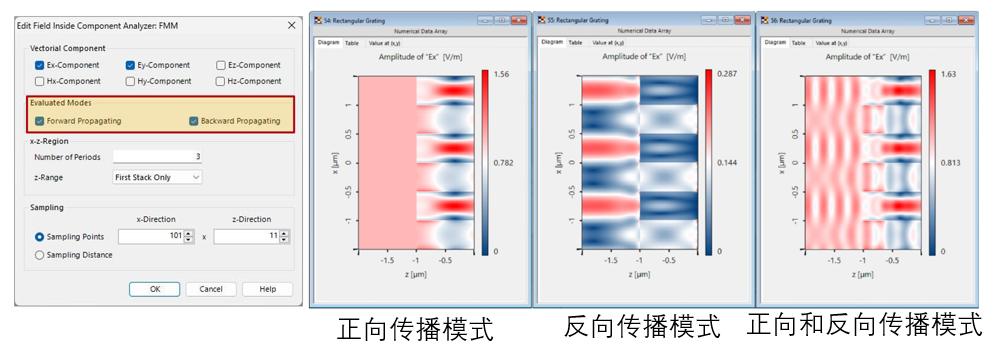

評估模式的選擇
為了更容易地區分入射場、反射場和透射場，可以僅評估正向或反向傳播模式，或者評估兩者的總和。

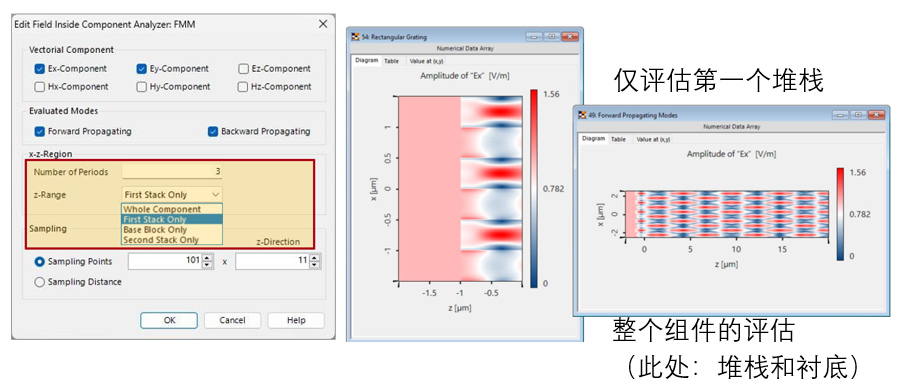

評價區域的選擇
元件內部場分析器：FMM可以輸出整個元件（包括基闆）內部的場，或者隻輸出一個堆棧或基塊（基闆）中的場。

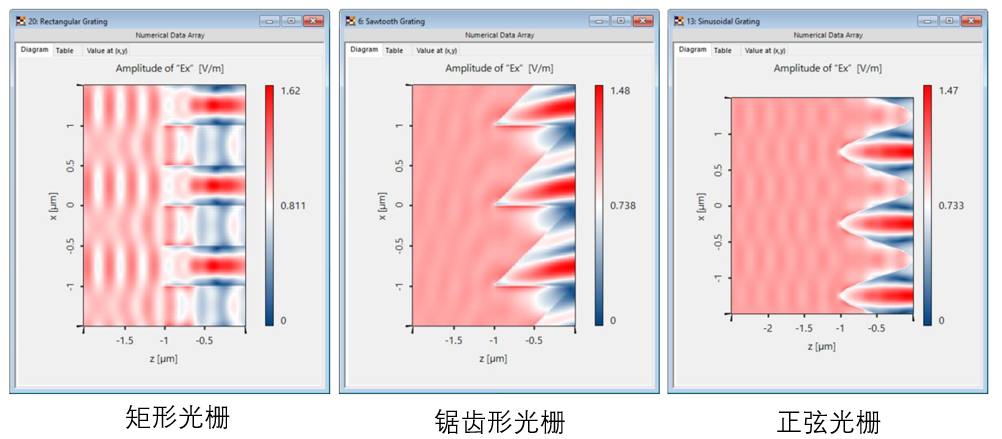

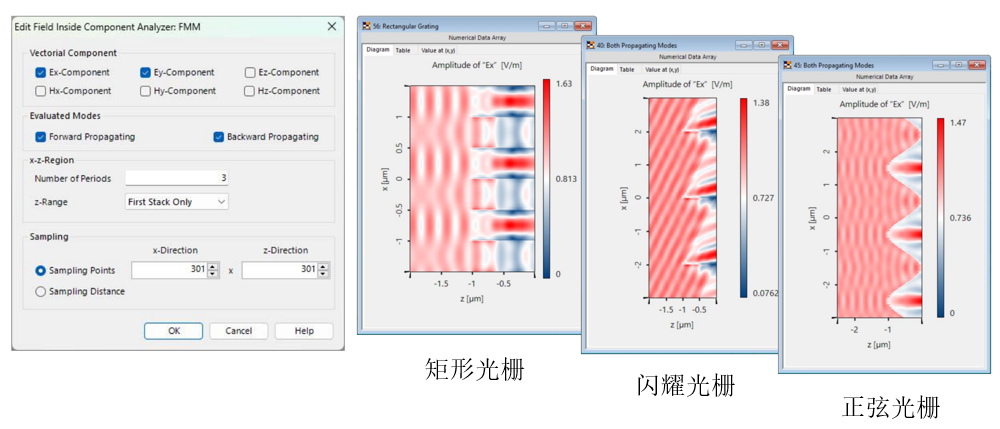

不同光栅結構的場分布
任意形狀的光栅結構可以通過元件內部場分析儀進行分析。以下是幾個例子：

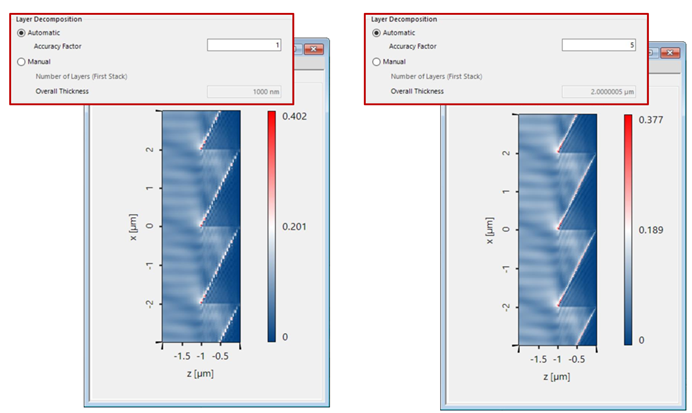

光栅結構的采樣
雖然分析儀為輸出數據提供了一些采樣選項，但系統中定義的光栅表面必須正确采樣（例如，分解點和過渡點的層數足夠）。
分解預覽展示了如何根據當前采樣因子對光栅結構進行采樣。
光栅結構的充分采樣意味着已經實現了收斂，即進一步增加采樣不會顯著影響産生的場。例如，如果層分解過于粗糙，則可能會由于縱斷面中的大台階而産生其他影響。

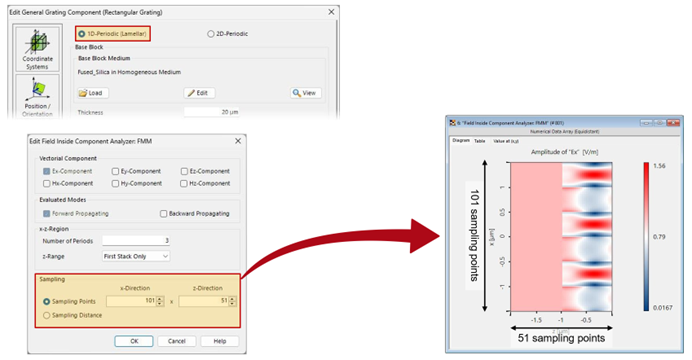

輸出數據的采樣：一維周期光栅（Lamellar）
對于1D周期性（片狀）光栅，分析儀使用對話框“采樣”部分中指定的參數生成2D橫截面圖像。

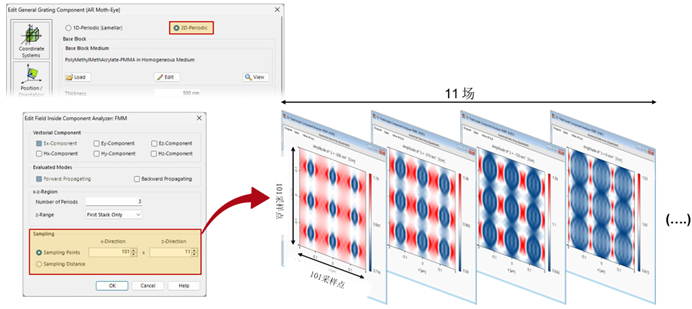

輸出數據的采樣：二維周期光栅
當分析的光栅設置為2D Periodic時，Field Inside Component Analyzer：FMM将通過結構生成一系列二元截面，z方向的采樣參數決定執行的切割次數。
|
