摘要
衆所周知，因為光學配置的複雜性和多光源模型建模的視場（FOV）等，針對增強和混合現實（AR，MR）應用的光波導組合器建模是具有挑戰性的。因此，詳細的分析，例如對視場角特性的光學性能的分析，可能是相當耗時的，因為必須考慮許多光源模式和視場角。在這個用例中，我們使用一個具有101×101個采樣點（即角度）的棋盤格測試圖像來研究光波導的角度性能，從而得到10201個單獨的基本模拟結果。
通過使用一個由5個提供41個客戶端的多核PC組成的網絡，模拟時間可以減少到大約4小時（與之前的大約43小時相比）。

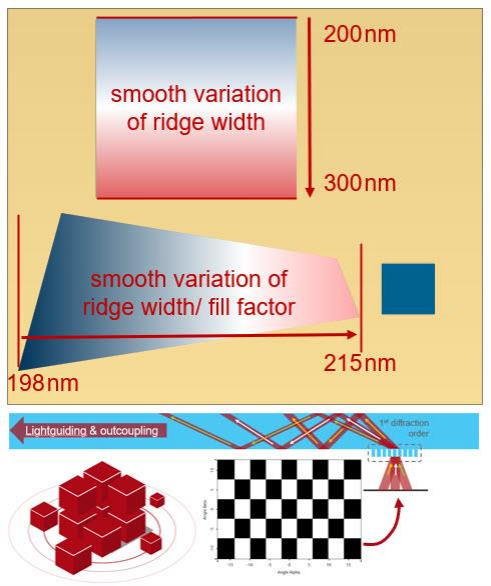

模拟任務
1. 入射耦合
周期：380 nm；光栅脊寬度：190 nm；高度：100 nm；光栅方向：0°。
2. 出瞳擴展
周期：268.7 nm；光栅脊寬度：198~215 nm；高度：50 nm；光栅方向：45°。
3. 出射耦合器
周期：380 nm；光栅脊寬度：200~300 nm；高度：124 nm；光栅方向：90°。

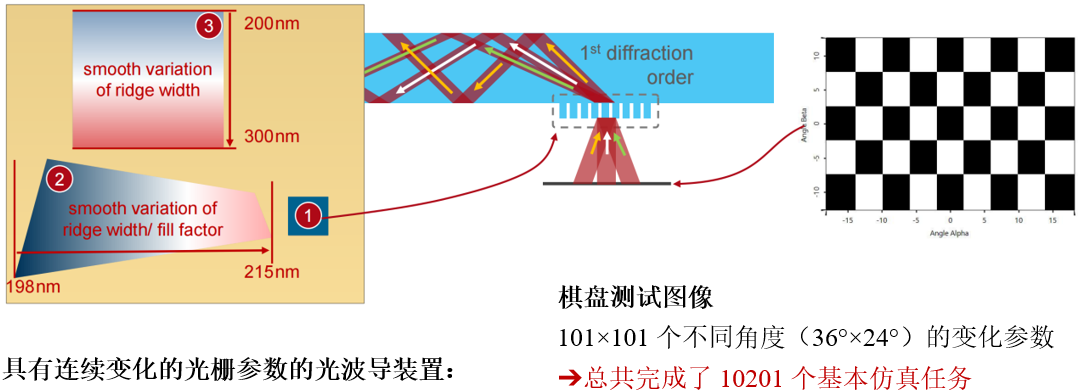

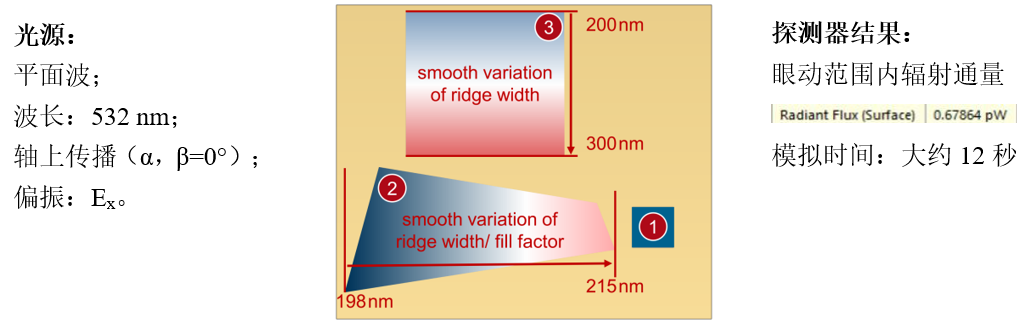

基本仿真任務
1. 入射耦合
周期：380 nm；光栅脊寬度：190 nm；高度：100 nm；光栅方向：0°。
2. 出瞳擴展
周期：268.7 nm；光栅脊寬度：198~215 nm；高度：50 nm；光栅方向：45°。
3. 出射耦合
周期：380 nm；光栅脊寬度：200~300 nm；高度：124 nm；光栅方向：90°。

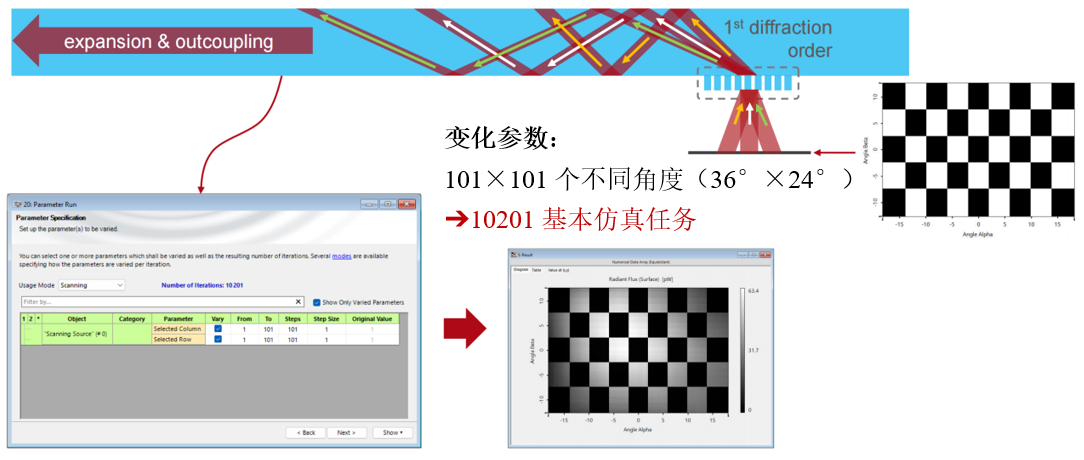

基本模拟任務的收集：入射視場角度
模拟時間（10201次模拟）：大約43小時。
模拟結果：不同視場角的輻射通量*。
*注： 21個×21個方向的結果存儲在參數連續變化的光栅的查找表中。

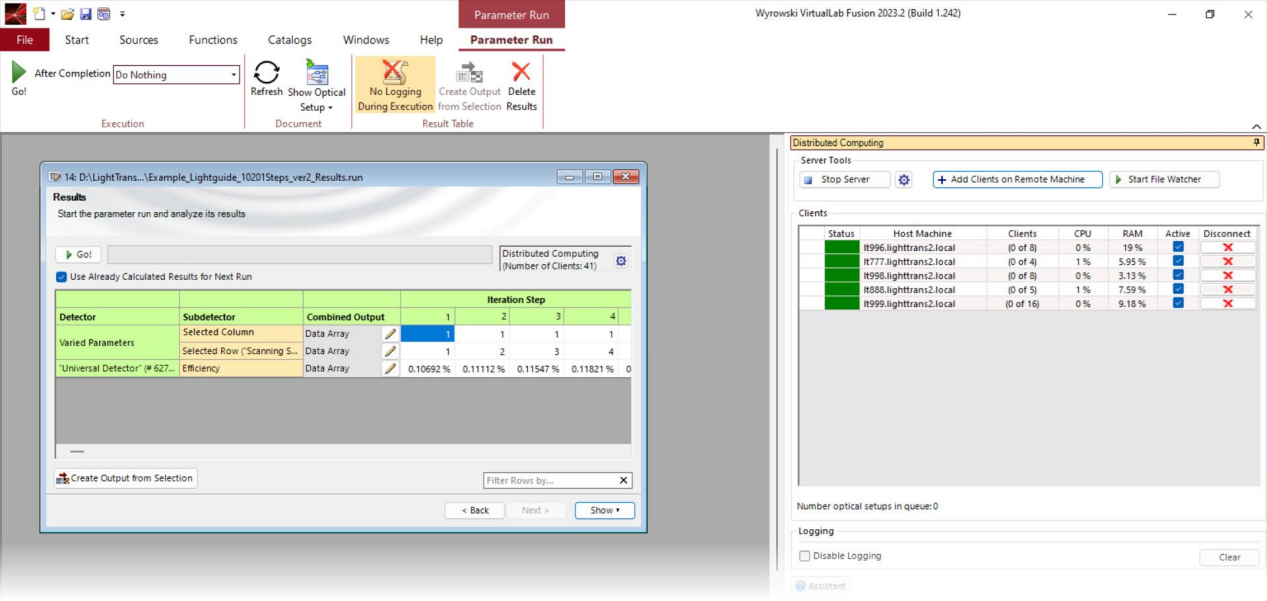

使用分布式計算
參數運行用于改變當前視場模式的角度，這允許将各種叠代分發到網絡中的計算機上。為了啓用分布式計算，隻需導航到相應的選項卡，并配置可用的計算機和客戶端的數量。然後像往常一樣開始模拟，将數據傳輸到客戶端和結果的收集将自動完成（與本地執行的參數掃描的方式相同）。

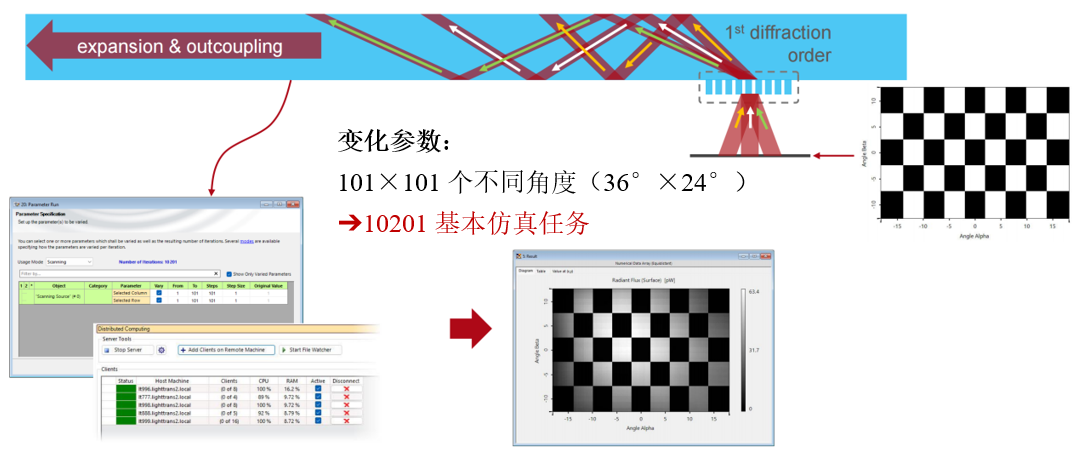

采用分布式計算方法進行仿真
客戶端數量：41台（在5台不同的計算機上）。
模拟時間（10201次模拟）：4小時10分鍾。
模拟結果：不同視場角的輻射通量。
模拟時間比較
→分布式計算減少了91%的模拟時間！*
*注意：由于基本模拟隻需要幾秒鍾，模拟時間的減少會受到網絡開銷的限制。
|
