JCMSuite應用--多芯光纖

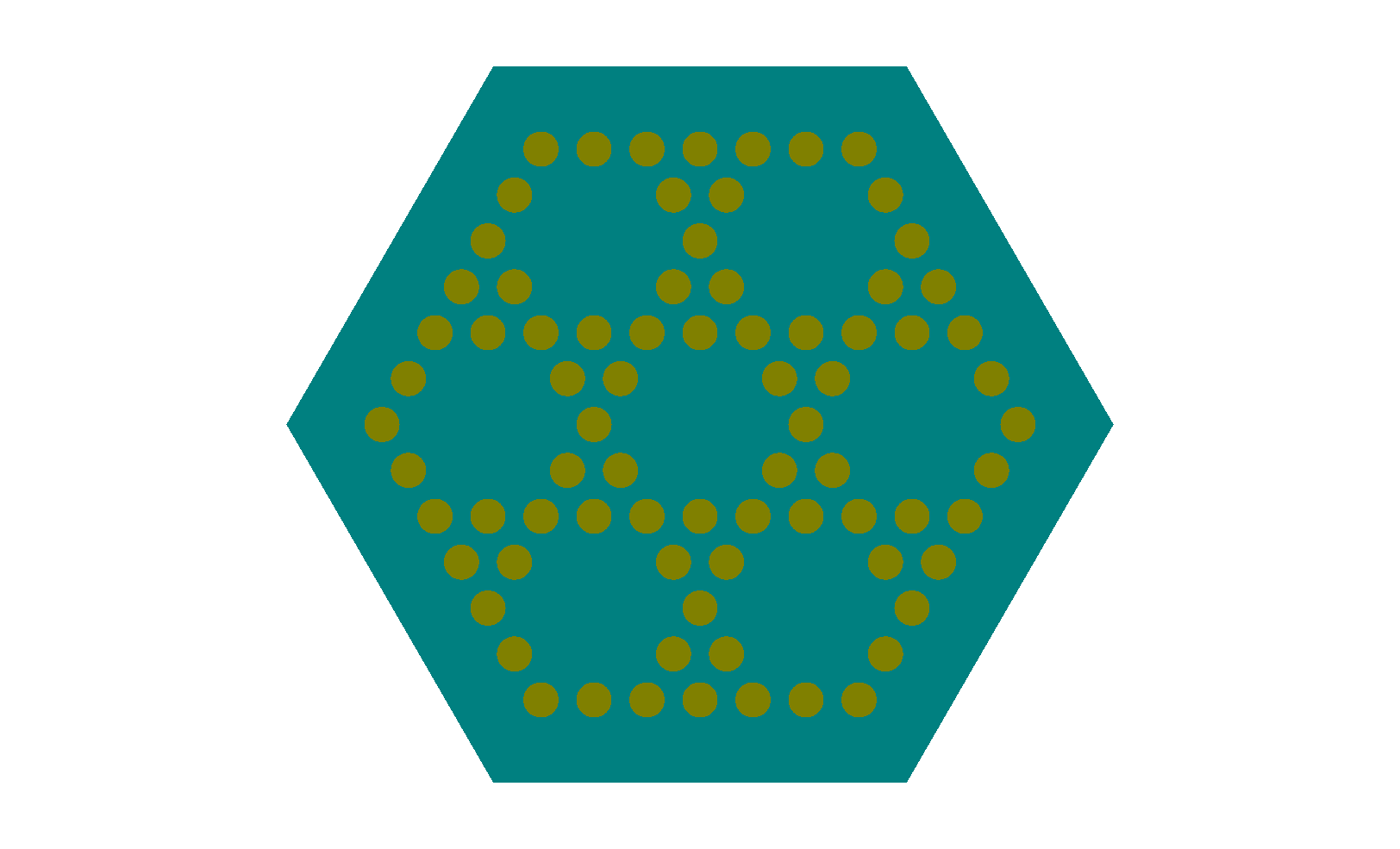

在本例中，我們計算了光子晶體光纖（PCF）的本征模，如下所示。利用晶格複制生成截面中的大量氣孔，從而該基本幾何圖案可以在布局中多次放置。



在這個例子中，計算出的模式被很好地限制在光子晶體圖案包圍的7芯光纖中。然而我們要考慮的是，由于主導波區的折射率小于外部的折射率，會輻射到計算域之外。因此，我們将透明邊界條件應用于布局的外部邊界。


作為有效折射率的初始猜測，我們取一個值略低于纖維材料的折射率。


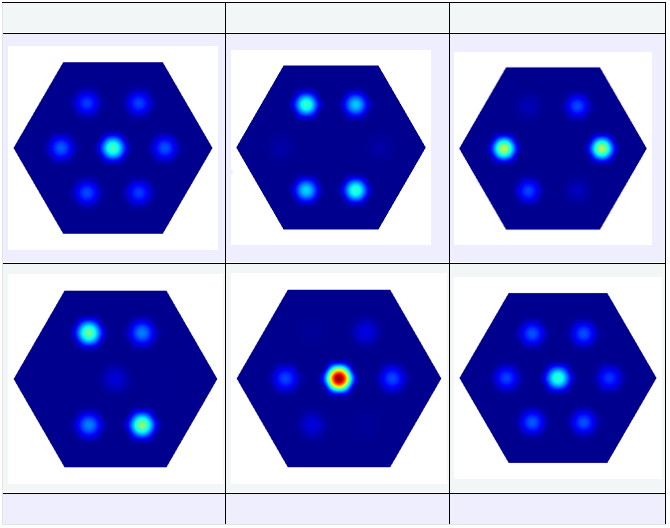

以下圖像顯示了為光纖計算的模式強度選擇：




在本PCF例子中，由于電場強度向邊界方向迅速減小，為了減少計算量，采用切向磁場邊界條件是合理的。另外，給定PCF的對稱性允許我們将計算域的大小減少到四分之一。
