JCMSuite應用--線型光栅

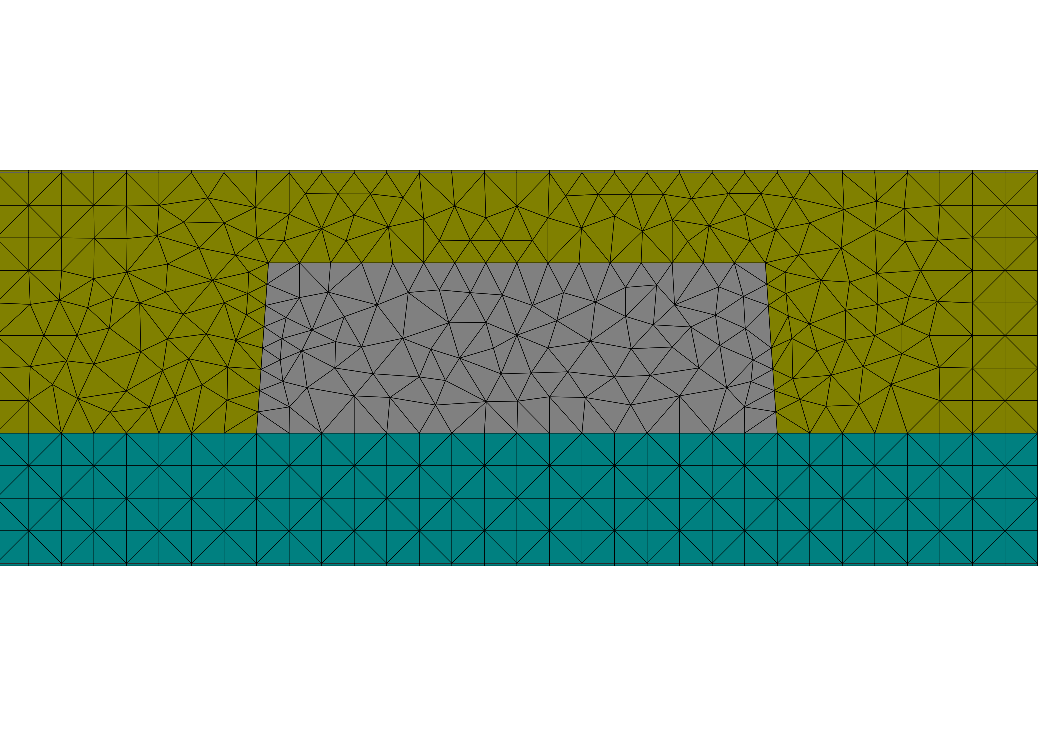

這是一個一維周期線光栅的簡單例子。周期單元包含了光栅的2D橫截面。在這種情況下，線型的橫截面具有梯形形狀，它位于襯底上并被背景材料包圍。示例中的材質選擇為鉻(線)、玻璃(襯底)和空氣(背景)。



光栅由s偏振和p偏振的平面波照射。JCMSuite計算近場分布。下圖顯示了從襯底一側以193 nm波長垂直入射的結構內的近場強度。

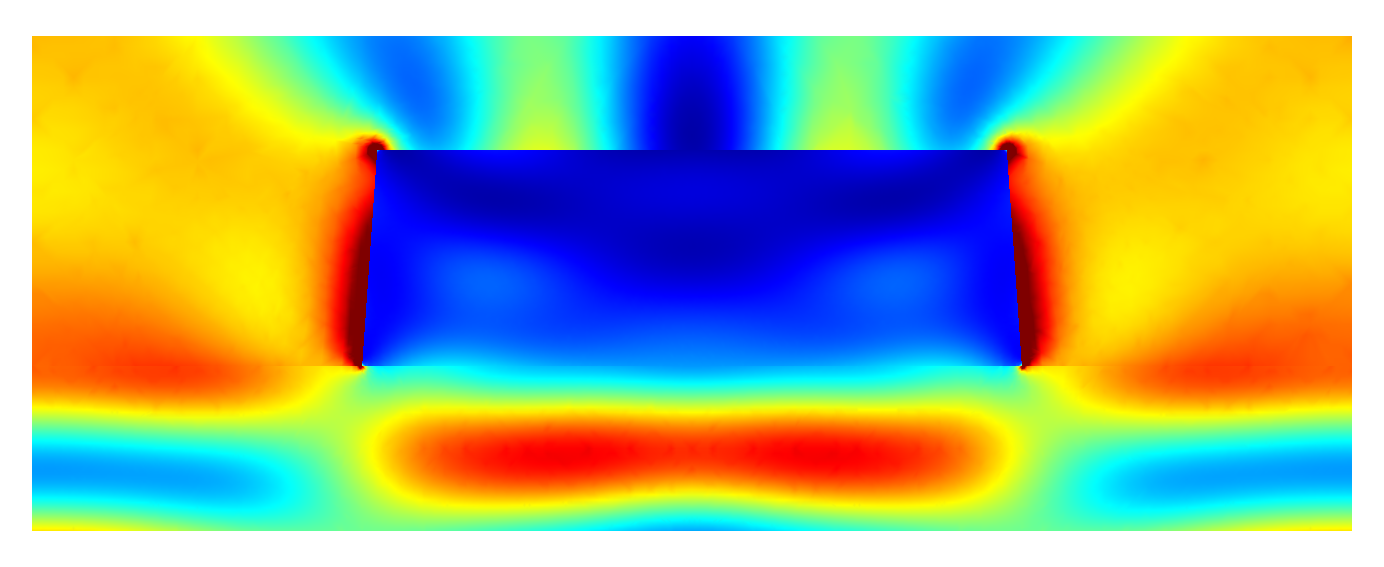

S偏振照明的近場強度

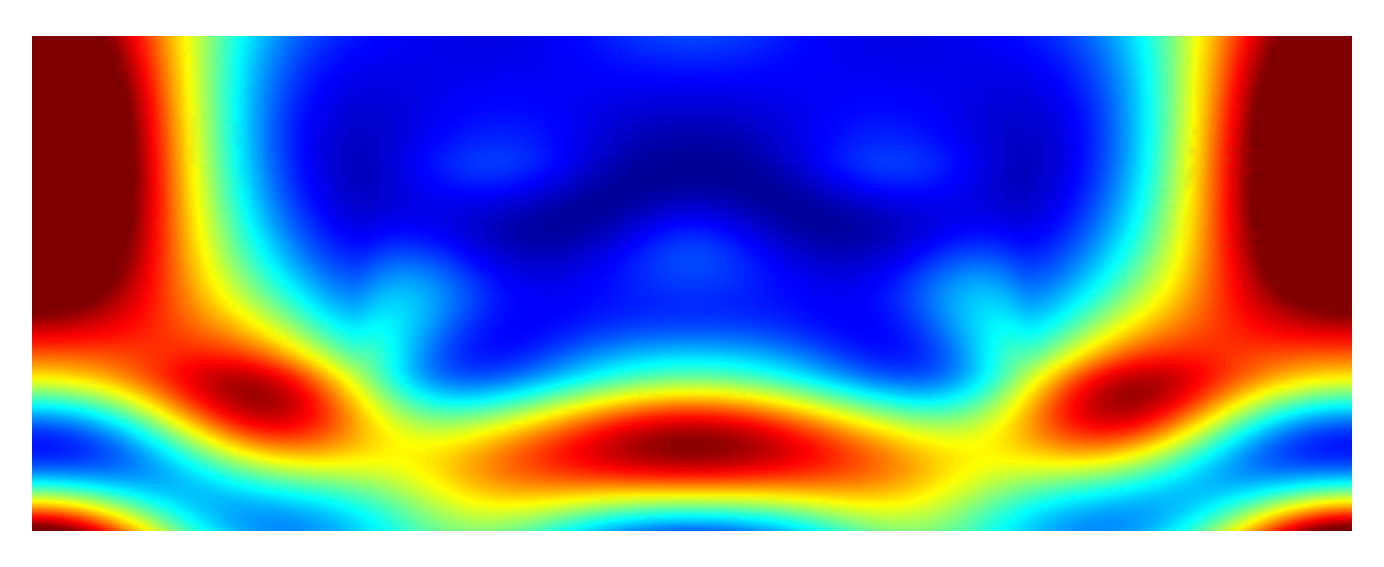

P偏振照明的近場強度


傅立葉變換後處理計算透射衍射級的振幅。


參數掃描

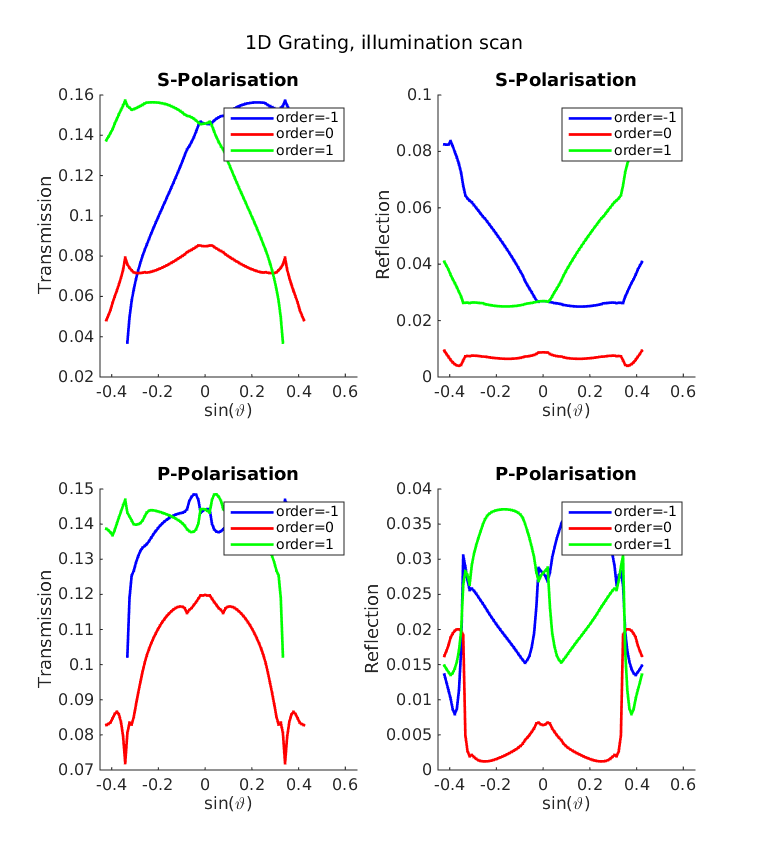

Matlab®腳本data_analysis/run_can_illlightation.m提供對入射角度的掃描。


它會生成以下曲線圖，顯示反射和透射衍射級的強度：

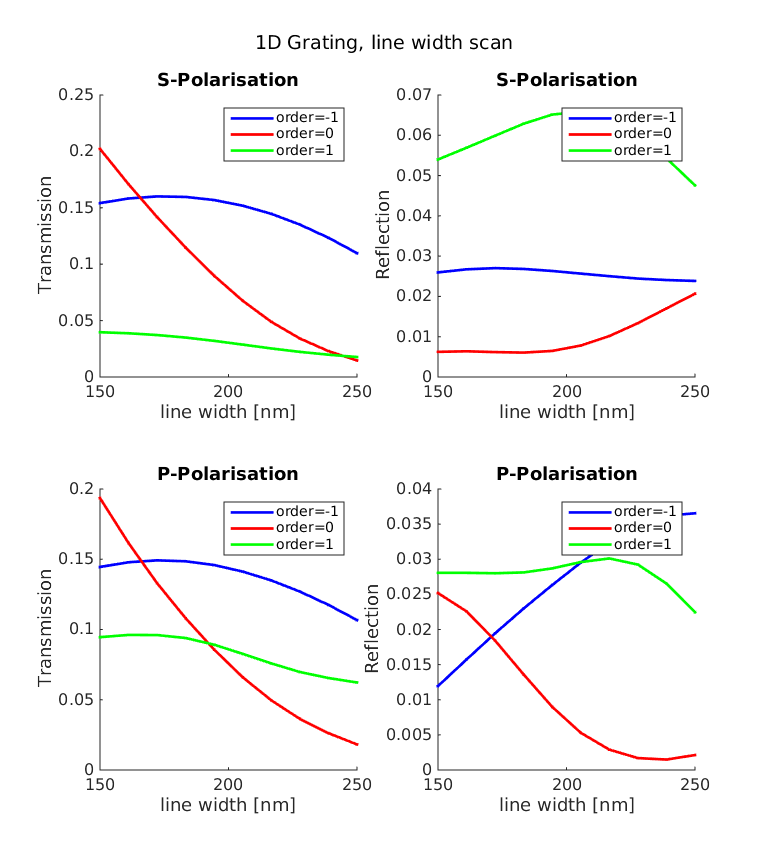

在腳本data_analysis/run_can_width.m中，線條的寬度在150 nm到250 nm之間變化，照明角度固定。
