JCMsuite應用：薄膜太陽能電池一維模型

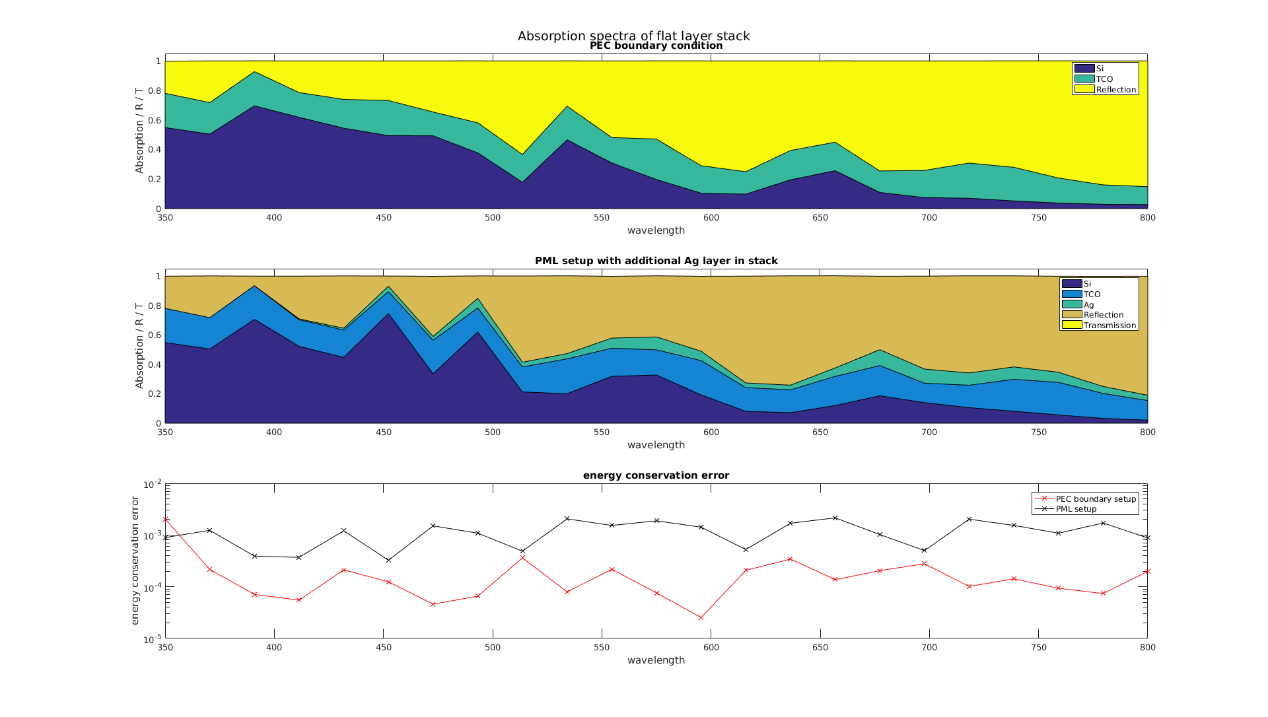

本案例展示的是一個一維模型的薄膜太陽能電池示例。它包括一個附加銀層和透明邊界條件的兩個設置，而不是完美的電導體邊界條件進行比較。腳本data_analysis / run_comparison_1D.M對這兩種設置執行波長掃描，并将結果可視化，就像薄膜太陽能電池的例子一樣。此外，它在下圖底部所示的半對數圖中顯示了兩種設置的節能誤差。



一維系統的幾何定義和網格劃分

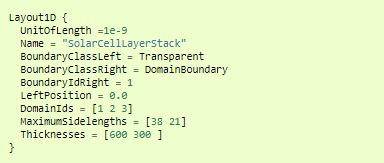

雖然光源、材料和項目設置與2D模型非常相似，但幾何定義和網格參數的layout.jcm(布局文件)略有不同



與2D和3D幾何定義相比，在1D設置中使用關鍵字Layout1D而不是Layout。 上面所示的文件使用了完美的電導體邊界條件，通過為邊界類權分配一個域邊界。 關于透明邊界設置和Layout1D的更多信息可以在參數參考中找到。
