JCMsuite應用：閃耀光栅

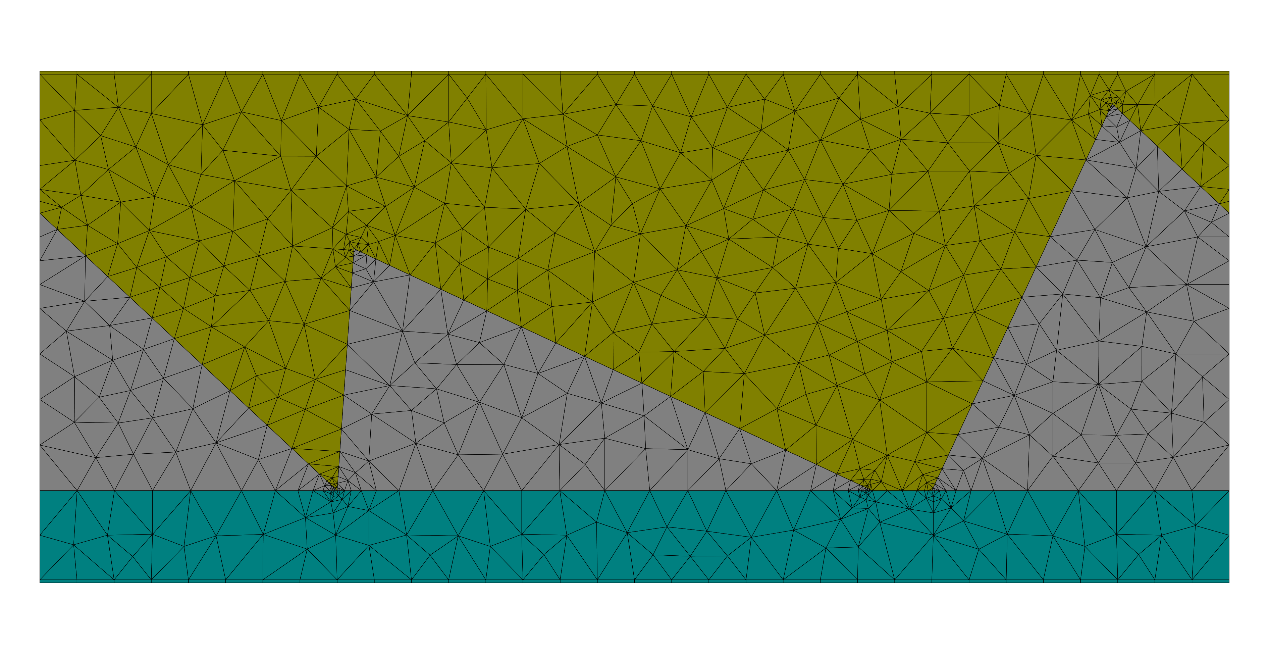

這是一維周期線光栅案例的一個變形。它的靈感來自閃耀光栅。在一維線栅的案例中，周期單元晶胞包含通過光栅的二維橫截面。這裏的橫截面包含兩個寬度、高度和角度不同的三角形。這些三角形線條位于襯底上，被背景材料包圍。示例中的材料選擇為鉻(線栅)、玻璃(基底)和空氣(背景材料)。



光栅被S和P偏振平面波照亮。JCMsuite計算近場分布。同時通過後處理傅裏葉變換計算透射衍射級次的振幅。下圖顯示了當波長為193nm時，平面波從襯底側垂直入射到結構內的近場強度。

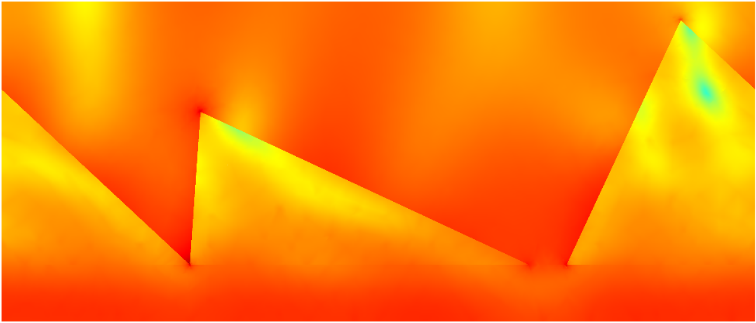

S偏振光照明的近場強度

P偏振光照明的近場強度
