JCMsuite—單模光纖傳播模式

在本教程項目中，我們計算了帶有摻雜二氧化矽芯的圓柱形光纖的基本傳播模式。

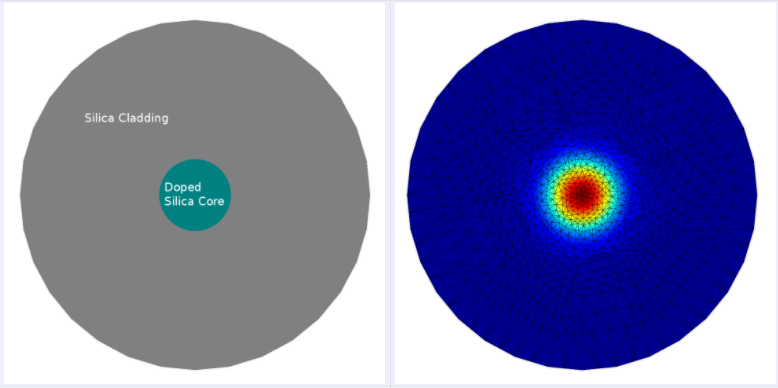

磁芯具有相對介電常數ϵcore=2.113和直徑dcore=8.2μm。包層具有相對介電常數ϵcladding=2.1025和直徑dcladding=80μm。我們假定磁場的切向分量在外邊界上消失。我們想在1.5附近找到兩個本征模，這是我們對有效折射率的最初猜測。基本示例propagation Mode中給出了輸入文件所需參數的詳細描述。

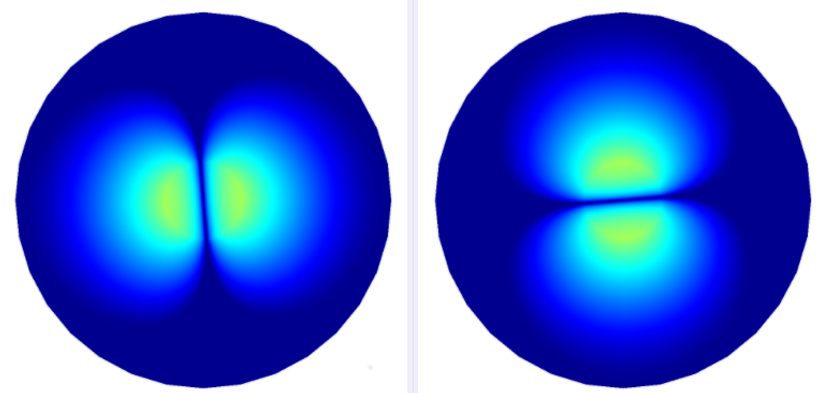

下圖顯示了兩個計算本征模的電場的z分量(對數尺度下)。兩者都屬于相同的有效折射率，屬于雙重簡并。特征值存儲在文件eigenvalues.jcm中。




之後彎曲單模光纖教程會說明如何計算彎曲單模光纖的基本傳播模式。
